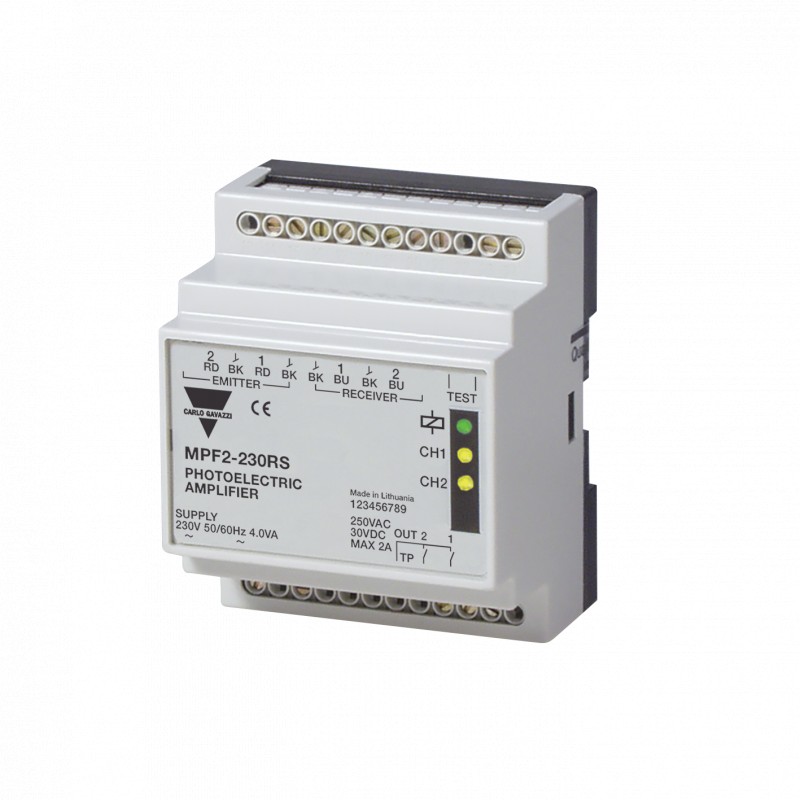

MPF2-230RS CARLO GAVAZZI SCOPE 6 ... 20 m terminais de ligação SPDT RELÉ material plástico outro escopo 15 m..

Photoelectrics
Através de feixes do Sistema, o Relé de Saída
Tipo MPF.RS
• Portas e portões industriais
• Faixa: 15 m
• Modulação de luz infravermelha
• Opção com reguláveis individualmente canal de sensibilidade
• Amplificador com "Snap-ON" chaves fotoelétricas
• Tensão de alimentação: 12 a 24 VCA/CC, 115 VAC ou 230 VAC
• Saída: relé SPST
• Indicações do LED de luz e fonte de
• Ø12 mm "Snap-ON", Ø18 ou M14 fotoelétrico habitação
• 1, 2 ou 3 canais multiplexados
• Com fazer ou quebrar entrada de teste
• CE, UL325 e UL508 aprovado
Descrição Do Produto Chave De Ordenação
O MPFRS.. isa familyof baratos, de propósito geral, os sensores fotoelétricos em 3 diferentes tipos de moradias com amplificador independente. Eles são projetados para atender os requisitos para portas e portões industriais. O "Snap-ON" foto comutador pode ser montado em material com uma espessura de
entrada de teste projetado para desativar os emissores e, portanto, avaliar a função do sensor. Canais multiplexados evitar cross-talkbetween cada conjunto de fotossensores.Os amplificadores estão disponíveis com o fol - lowingvoltages:12-24
VAC/DC, 115VAC and230
VAC. A saída é feita como
AmplifierMPF 3 230 RS AI
Tipo
Número de canais de alimentação de Tensão do relé de Saída
Segurança
Sensibilidade ajustável
Invertido entrada de teste (pausa)
0,6 mm e até 2,25 mm. O sensor é fácil de usar e sem ajustes são necessários.Theamplifierhasa
positivo segurança e.g. perda de energia, curto-circuito ou quebrado o cabo do sensor faz com que o relé de ir para fora do estado.
Sensor de
Tipo De Emissor Gama
Diâmetro do alojamento
Óptica ângulo
MPF T 15 M14 4C
Seleção De Tipo, Amplificador
Conectores no cabo
HousingOrdering não. Nº do pedido Nº do pedido
W x H x DSupply: 12-24 VAC/DC de Alimentação: 115 VAC Alimentação: 230 VAC
70 x 57 x 86 mmMPF1-912 RS MPF1-115 RSMPF1-230 RS MPF2-912 RS MPF2-115 RS MPF2-230 RS MPF3-912 RS MPF3-115 RSMPF3-230 RS
MPF1-912 RSI *) MPF1-115 RSI *) MPF1-230 RSI *) MPF2-912 RSI *) MPF2-115 RSI *) MPF2-230 RSI *) MPF3-912 RSI *) MPF3-115 RSI *) MPF3-230 RSI *)
MPF1-912 RSA *) MPF1-115 RSA *)MPF1-230 RSA *) MPF2-912 RSA *) MPF2-115 RSA *)MPF2-230 RSA *) MPF3-912 RSA *) MPF3-115 RSA *)MPF3-230 RSA *)
MPF1-912 RSAI *)MPF1-115 RSAI *) MPF1-230 RSAI *) MPF2-912 RSAI *)MPF2-115 RSAI *) MPF2-230 RSAI *) MPF3-912 RSAI *)MPF3-115 RSAI *) MPF3-230 RSAI *)
*) Produtos disponíveis mediante pedido
Seleção De Tipo, Interruptor Fotoelétrico
HousingRated Óptico nº do Pedido Nº do pedido Nº do pedido diameteroperational angleEmitter Receptor de Encaixe
distância (Sn)
Ø12 mm, 15 m 4°MPFT 15-4 MPFR-4
M1415 m 4°MPFT 15-M14-4 MPFR-M14-4
D1115 m 4°MPF 15-D11-4MPFR-D11-4
D1815 m 4°MPFT 15-D18-4MPFR-D18-4
Ø12 mm, 15 m 4°MPFT 15-4C MPFR-4C
M1415 m 4°MPFT 15-M14-4CMPFR-M14-4C D1115 m 4°MPF 15-D11-4C MPFR-D11-4C D1815 m 4°MPFT 15-D18-4C MPFR-D18-4C
Acessorios para Ø12 AMPF-MB1
As especificações estão sujeitas a alterações sem aviso prévio (12.02.2010) 1
