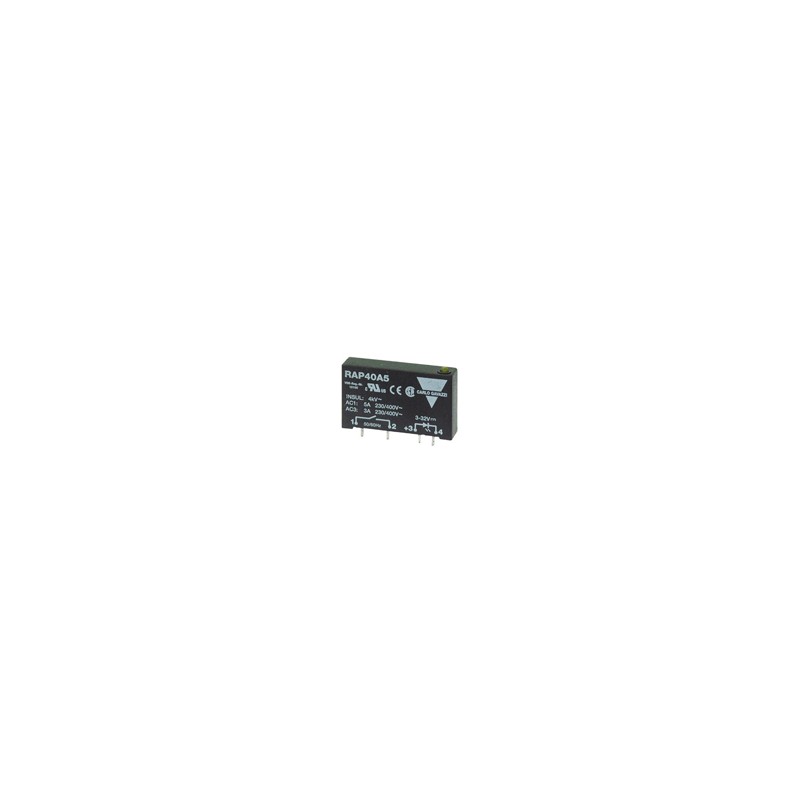

RAP40A3 CARLO GAVAZZI Parâmetros selecionados sistema de montagem PCB CATEGORIA intensidade de corrente de 1..

Os Relés De Estado Sólido
PCB, 1-Fase ZS
Tipos de RAP 40A ., RAP 48A .
· AC Relé de Estado Sólido para montagem PCB
· Zero de comutação
· Corrente operacional nominal: 3 ou 5 AACrms
· Tensão de bloqueio: Até 1200 Vp
· Tensão nominal de operação: Até 480 VACrms
· Faixa de entrada: 3,5 a 40 VCC
4.5 40 VDC
· Isolamento: OPTO (entrada-saída) 4000 VACrms
· LED de indicação de status
· Baixo estado desenergizado corrente de fuga
· Contra picos de energia classificações
Descrição Do Produto
Chave De Ordenação
RAP 48A 5
O RAP série de Carlo Gavazzi é um Relé de Estado Sólido família para socket - ou PCB montagem. Com built-in LED de indicação de estado para controle de entrada, o relé ideal é uma interface entre o PLC ou outros controles lógicos e de carga. O projeto de habitação e pack - ing permite a inserção automática e solda.
O relé foi projetado para alternar indutivo ou cargas resistivas enquanto o suficiente atenção é dada para a especi - ficationsstatedinthisdata
a folha, por exemplo, max. corrente, temperatura ambiente, etc.
O uso de optotriacs para separação galvânica juntamente com alternistors como dispositivos de saída são os que dão mais avançadas de desempenho. Adicionais amortecedores não são mais necessárias. O zero de comutação do relé também trabalha com cargas indutivas, devido ao seu alto surto de capacidade. Um dissipador de calor interno otimiza a resistência térmica entre o chip e o ar ambiente, aumentando assim a vida útil do relé.
Relé de Estado sólido (PCB) de mudar o modo de tipo de Montagem
Tensão nominal de operação
Tipo de habitação
Corrente operacional nominal
Seleção Do Tipo De
Mudar o modo de operação Nominal voltageRated operacional currentControl tensão
Um: Zero de comutação 40: 400 VACrms3: 3 AACrms3.5 a 40 VCC
48: 480 VACrms5: 5 AACrms4.5 a 40 VCC
Guia De Seleção
Avaliado operationalControl voltageRated corrente operacional
tensão de 3 AACrms 5 AACrms
400 VACrms3.5 a 40 VCC RAP 40 3 RAP 40 5
480 VACrms4.5 a 40 VCC RAP 48 3 RAP 48 5
Especificações Gerais
RAP 40 UM .RAP 48 UM .
Tensão operacional range10 440 VACrms 20 530 VACrms
Tensão de bloqueio de 3 1000 Vp3 1200 Vp Zero de tensão para ligar de 20 £ V£ 40 V, freqüência de operação range45 65 Hz45 a 65 Hz fator de Potência £ 0.2 £ 0.2
ApprovalsUL, CSA, VDE UL, CSA, VDE CE sim Sim
As especificações estão sujeitas a alterações sem aviso prévio (28.02.2007) <#>
