PD60CNX20BPT CARLO GAVAZZI SCOPE 200 ... 400 milímetros cabo de conexão de saída NPN / PNP CC Plastic outro ..

Photoelectrics, Fibra Óptica Sensor
Fibras Plásticas
Tipo PD 60 CNX 20 BP .. T
• Alcance: Fibra de dependentes
- Reflexiva difusa typ. 80 mm
- Através do Feixe typ. 200 mm
• Teach-In (teclado ou configuração remota)
• Controlado por microprocessador e EEPROM o parâmetro de armazenamento
• Tensão operacional 10 - 30 V DC
• Saída de 100 mA, NPN e PNP
• Claro ou escuro comutação selecionável
• IP65 proctection
• Timer: atraso ou com atraso na desenergização
Descrição Do Produto
Chave De Ordenação
PD 60 CNX 20 BP M5 T

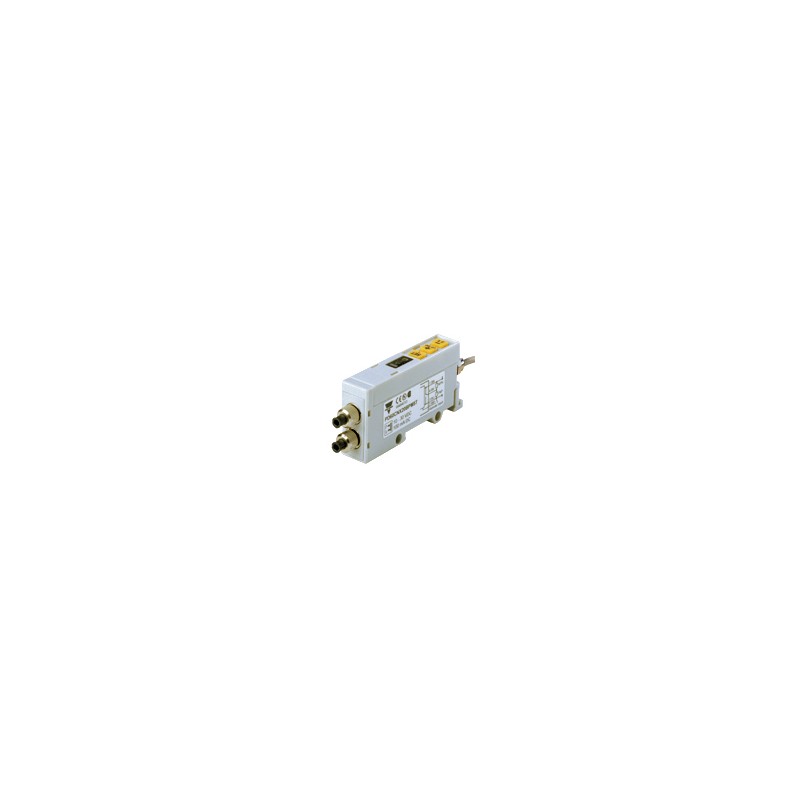

O PD60CNX20BP.. Tisa de fibra óptica amplificador específico para fibras plásticas. O sensor é microprocessorbased e tem um buildin funções programáveis, tais como Ensinar, Em função do rápido distância de detecção de otimização, no ou NC saída, Tempo de atraso de Onor FORA. A saída do sensor é construir um Push-pull de saída que efectua uma NPN e PNP saída de que estão totalmente protegidos contra curto-cir-
cuit, transientes e a polaridade errada. O sensor é construir em um strong13 x 30 x 60 mm polycarbonatehousingfor para montagem em trilho DIN.
Os sensores são suitablefor applicationsthat requerem pouco espaço e de alta precisão, tais como: detecção de peças Pequenas, tightlocations,verificar peças, contando-se, a parte precisa de posicionamento,movimentação de materiais e montagem e robótica
Tipo
Moradia de estilo tamanho Habitação Habitação material Não Utilizado
Fibras plásticas
Distância de detecção cm
Tipo de saída
Configuração de saída tipo de Conexão Ensinar o modo De
Seleção Do Tipo De
HousingRangeOrdering não. Nº do pedido
W x H x DSn (Fibra dependentes)NPN e PNP cabo NPN e PNP (plug
Fazer ou quebrar switchingMake ou quebra de comutação
13 x 30 x 60 mm80 mm difusa modePD 60 CNX 20 BP TPD 60 CNX 20 BP M5 T
200 mm por meio de feixe de modo
Especificações
Avaliado distância de operação (Sn)Veja fibra óptica tabela
Modo difuso Até 80 mm
Através de feixe de modeUp 200 mm
Sensibilidade
Ensinar-InAutomatic limite de set-up
Manual de afinar a Sensibilidade aumentar ou diminuir a sensibilidade
O desvio de temperatura< 0,4%/°C
Histerese (H)
Diferencial de viagem ≤ 5%
Operacional nominal volts. (UB ) de 10 a 30 VDC (ripple incluído)
Ondulação (Urpp ) ≤ 10%
Corrente de saída
Contínuo (Ie) 100 mA de Curto prazo (I) 100 mA
Sem carga de alimentação de corrente (Io)≤ 40 mA
Queda de tensão (Ud )
IL = 100 mA ≤ 2 VDC IL = 10 mA ≤ 1 VDC
Entrada para controlo remoto
NO≤ 1.4 VDC OFF≥ 3.0 VDC
Timer
Intervalo programável de 0 a 5 s em 11 etapas
Primeiro passo 40 ms
A seguir step500 ms
ProtectionShort-circuito, inversão de polaridade, transientes
Luz sourceGaAIAs, DIODO emissor de 660 nm tipo de Luz Vermelha modulada de luz Ambiente
Incandescente light10'000 Lux
Sunlight20'000 Lux
As especificações estão sujeitas a alterações sem aviso prévio (15.06.2010) 1
