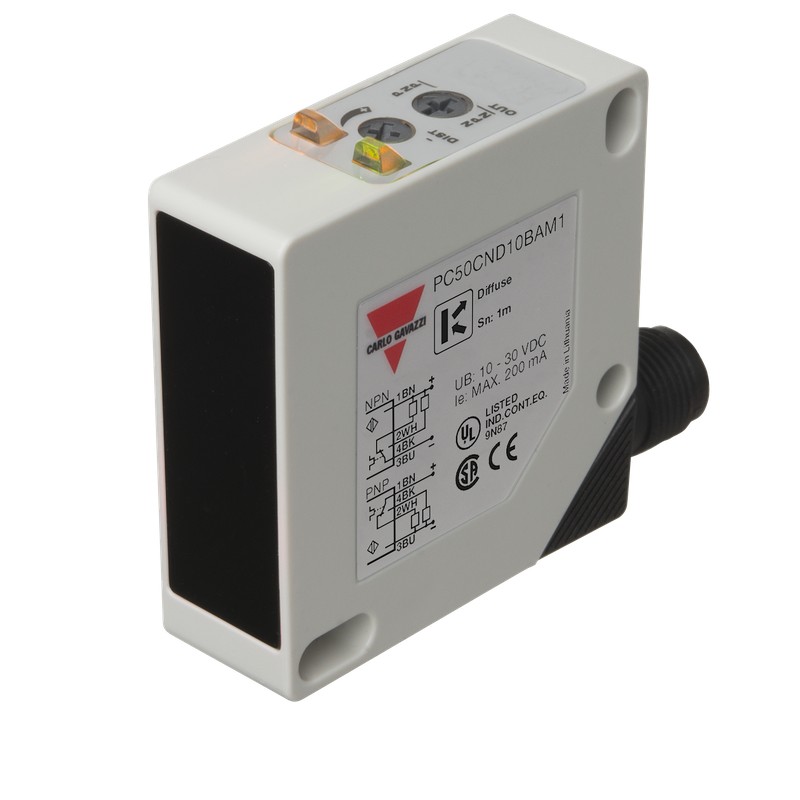

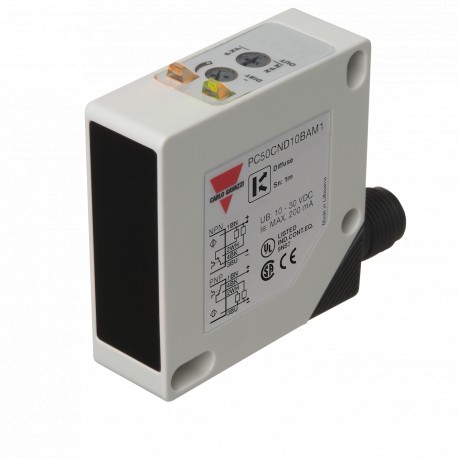

PC50CND10BAM1 CARLO GAVAZZI parâmetros reflexo direto selecionado caixa de SCOPE rectangular 1 ... 5 m de co..

Photoelectrics
Difuso-reflexivo, o Transistor de Saída
Tipo PC50CND10BA
• Intervalo: 1 m
• Sensibilidade ajustável
• Modulada, a luz infravermelha
• Tensão de alimentação: 10 a 30 VDC
• Saída: 200 mA, NPN ou PNP
• Criar e quebrar função de comutação selecionável
• LED de indicação de saída, a estabilidade do sinal e de alimentação NA
• Proteção: inversão de polaridade, curto-circuito, transientes
• O cabo e o plugue de versão
• Alta imunidade EMC
Descrição Do Produto
Chave De Ordenação
PC50CND10BAM1
O PC50CND. é uma família de propósito geral difuso reflectivesensors em um com - pacto praça 17 x 50 x 50 mm reforçado PC/ABS-habitação. Eles são úteis em aplicações onde sensores básicos provideadequatesensing
desempenho. A longa faixa de detecção em conjunto com o ajuste de sensibilidade dá muito flexível do sensor.A DC tipos arewithatransistoroutput e o configurationis totalmente programável(NPN, PNP, NENHUM e de NC).
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Tipo de ligação
Seleção Do Tipo De
HousingRangeOrdering não.Nº do pedido
W x H x DSn NPN E PNP cabo NPN E PNP (plug
Fazer e quebrar switchingMake e intervalo de comutação
17 x 50 x 50 mm1 m PC 50 CND 10 BA PC 50 CND 10 BAM1
Especificações
Avaliado distância de operação (Sn) Até 1 m,
destino de referência Kodak
teste cartão de R 27, branco, 90%
refletividade, 200 x 200 mm
Zona cega Max. 10 cm
Sensibilidade Ajustável único-rodar o potenciómetro
O desvio de temperatura ≤ 0.5%/°C
Histerese (H)
Diferencial travel3 - 20%
Operacional nominal volts. (UB) de 10 a 30 VDC (ripple incluído)
Ondulação (Urpp ) ≤ 10%
Corrente de saída
Contínuo (Ie) ≤ 200 mA de Curto prazo (I)≤ 200 mA
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io)≤ 40 mA Mínimo operacional atual (Im) de 0,5 mA corrente no estado desenergizado (Ir ) ≤ 100 µA
Queda de tensão (Ud)≤ 2,5 VCC @ 200 mA
Proteção contra Curto-circuito, inversão de polaridade, transientes
Fonte de luz de GaAlAs, DIODO emissor de luz, 880 nm Luz typeinfrared, modulada de Detecção de ângulo de ± 2° a 1/2 da gama Ambiente lightMax. 5'000 lux
Operacional frequency500 Hz
Tempo de resposta
OFF-ON (t)≤ 1 ms
ON-OFF ( toff' )≤ 1 ms
O poder do atraso (tv)< 300 ms
Função de saída
NPN e PNP selecionável
Função complementar Fazer e de ruptura (N + NC)
Indicação de função
Saída EM LED, amarelo
A estabilidade do sinal e de alimentação ONLED, verde
Meio ambiente
Instalação categoryII (IEC 60664/60664A
60947-1)
Poluição degree3 (IEC 60664/60664A
60947-1)
Grau de protectionIP 67 (IEC 60529 60947-1)
Temperatura
De operação de -20° a +60°C (-4° f a +140°F) Armazenamento-25° a +80°C (-13° f a +176°F)
As especificações estão sujeitas a alterações sem aviso prévio (27.02.2006)1
