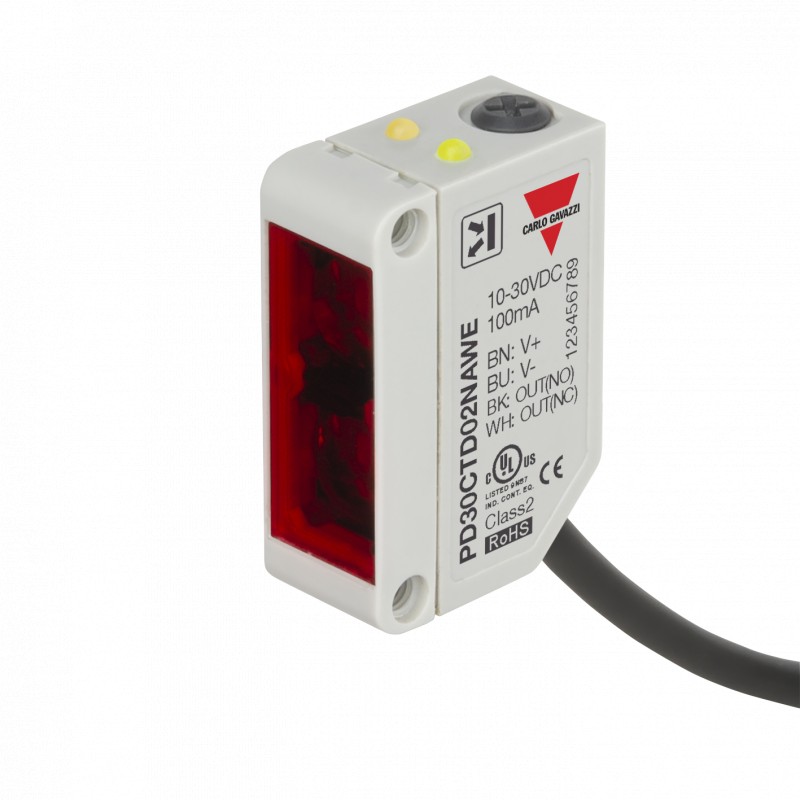

PD30CTD02NAWE CARLO GAVAZZI reflexo direto rectangular sistema de caixa de 200 ... 400 mm Faixa de conexão d..

Photoelectrics
Difuso-reflexivo
Tipo PD30CTD02 NÓS..
• Miniatura de alcance do sensor
• Alcance: 200 mm - extremamente grande angular
• Ajuste de sensibilidade por cima do potenciômetro
• Modulada, a luz infravermelha 850 nm
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP preset
• Criar e quebrar função de comutação
• LED de indicação de saída, a estabilidade e o poder SOBRE
• Proteção: inversão de polaridade, curto-circuito e transientes
• Excelente desempenho de EMC
Descrição Do Produto
Chave de ordenação PD30CTD02NAWE
O PD30CTD02..VAMOS sensor de família comesin um compacto
10 x 30 x 20 mm reforçado
PMMA/ABS habitação.
Estes sensores são projetados para detectar o Pcb, apesar de grandes buracos nas placas.
Compacto e LED de alta potência para um desempenho excelente-proporção de tamanho.
Thepotentiometer função para ajuste de sensibilidade faz com que os sensores altamente flexível. Theoutput tipo é preset (NPN ou PNP), e a saída de comutação functionis NENHUM e de NC out - put.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material
Princípio de detecção de distância de Detecção do tipo de Saída
Configuração de saída
Extremamente Amplo Ângulo De
Seleção Do Tipo De
Habitação Gama de Ligação nº do Pedido Nº do pedido W x H x D Sn NPN PNP
Fazer e quebra de comutação de Fazer e de quebra de comutação
10 x 30 x 20 mm 200 mm CablePD 30 CTD 02 NAWE PD 30 CTD 02 PAWE
Especificações
Avaliado distância de operação (Sn)Até 200 mm,
destino de referência Kodak teste cartão de R27, branco, 90% de reflexão, de 200 x 200 mm
Zona cega 0 mm a uma distância máxima de
Sensibilidade
Ajuste elétrico 210 ajuste Mecânico de 240
O desvio de temperatura ≤ 0.2%/ºC Histerese (H) 5% para 20% em operação Nominal volts. (UB )de 10 a 30 VDC
(ripple incluído)
Ondulação (Urpp) ≤ 10%
Corrente de saída
Contínuo (Ie)≤ 100 mA de Curto prazo (I)≤ 100 mA
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io)≤ 25 mA @ UB max.
Mínimo operacional atual (Im) ≤ 0,5 mA
FORA do estado atual (Ir ) ≤ 100 µA
Queda de tensão (Ud ) ≤ 2 VDC @ Ie max.
Proteção contra Curto-circuito, inversão de polaridade e transientes
Fonte de luz DIODO emissor de luz, 850 nm
Luz typeInfrared, modulada
Emissor ângulo de± 15º @ metade da distância de detecção
Ponto de luz
0.5 vezes a distância de detecção 54 x 54 mm
A luz ambiente≤ 10.000 lux frequência de operação (f) ≤ 1000 Hz tempo de Resposta
OFF-ON (t)≤ 0,5 ms
ON-OFF (toff') ≤ 0,5 ms
O poder do atraso (tv)≤ 30 ms
Outputfunction
Coletor aberto NPN ou PNP por tipo de sensor
Saída de comutação functionN.O. e N. C.
As especificações estão sujeitas a alterações sem aviso prévio (26.08.2014) 1
