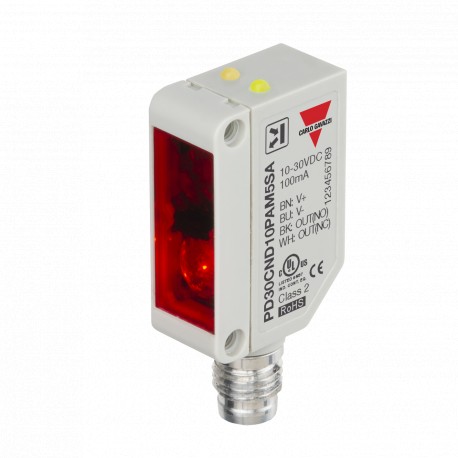

PD30CND10PAM5SA CARLO GAVAZZI parâmetros reflexo direto selecionado caixa de SCOPE rectangular 1 ... 5 m Con..

Photoelectrics
Difuso-reflexivo
Tipo PD30CND10....SA
• Miniatura de alcance do sensor
• Intervalo: 1 m
• Ajuste de sensibilidade por Potenciômetro
• Modulada, a luz vermelha 625 nm
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP preset
• Criar e quebrar função de comutação
• LED de indicação de saída, a estabilidade e o poder SOBRE
• Proteção: inversão de polaridade, curto-circuito e transientes
• O cabo e o plugue de versões
• Excelente desempenho de EMC
Descrição Do Produto
Pedido KeyPD30CND10NAM5SA
ThePD30CND10sensor familycomesina compacto
10 x 30 x 20 mm reforçado
PMMA/ABS habitação.
Thesensorsareusefulin aplicações wherehigh - precisão de detecção, bem como o tamanho pequeno é necessária. Compacthousingandhigh
powerLEDforexcellent
desempenho-proporção de tamanho.
ThePotentiometer função para ajuste de sensibilidade faz com que os sensores altamente flexível. O tipo de saída é ajustada de fábrica (NPN ou PNP), e o outputswitchingfunctionis NENHUM e de NC saída.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída tipo de Conexão de ajuste de Sensibilidade
Seleção Do Tipo De
HousingRange Conexão Orderingno.Orderingno. W x H x D SnNPN PNP
Fazer e quebra de comutação de Fazer e de quebra de comutação
10 x 30 x 20 mm 1000 mm CablePD 30 CND 10 NASAPD 30 CND 10 PASA
10 x 30 x 20 mm 1000 mm PlugPD 30 CND 10 NAM5SA PD 30 CND 10 PAM5SA
Especificações
Avaliado distância de operação (Sn)Até 1 m,
destino de referência Kodak teste

cartão de R27, branco, 90%
reflexivo, 200 x 200 mm
Zona cega ≤ 20 mm @ máximo
distância
Sensibilidade
Ajuste elétrico 210
Mecânica adjustment240
O desvio de temperatura≤ 0.2%/°C Histerese (H) 5% para 20% em operação Nominal volts. (UB ) de 10 a 30 VDC
(ripple incluído)
Ondulação (Urpp ) ≤ 10%
Corrente de saída
Contínuo (Ie)≤ 100 mA
De curto prazo (I)≤ 100 mA
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io)≤ 25 mA @ UB max.
Mínimo operacional atual (Im) ≤ 0,5 mA
FORA do estado atual (Ir )≤ 100 µA
Queda de tensão (Ud ) ≤ 2 VDC @ Ie max.
Proteção contra Curto-circuito, inversão de polaridade
e transientes
Luz sourceInGaAlP, DIODO emissor de luz, 625 nm de Luz typeRed, modulada Emissor ângulo de± 2° @ metade de detecção
distância
Ponto de luz
1,5 vezes a distância de detecção de 110 mm
A luz ambiente≤ 10.000 lux frequência de operação (f)≤ 1000 Hz tempo de Resposta
OFF-ON (t)≤ 0,5 ms
ON-OFF (toff' ) ≤ 0,5 ms
O poder do atraso (tv) ≤ 30 ms
Função de saída
Coletor aberto NPN ou PNP por tipo de sensor
Saída de comutação functionN.O. e N. C.
As especificações estão sujeitas a alterações sem aviso prévio (17.09.2012) 1
