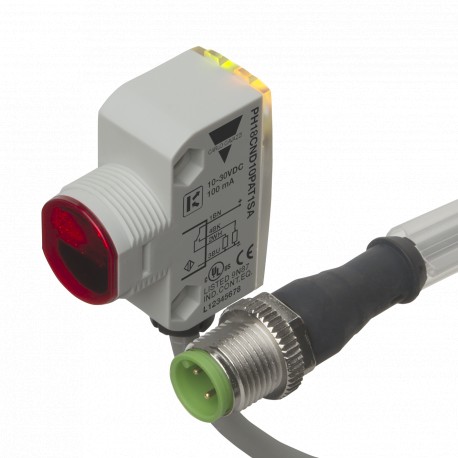

PH18CND10PAT1SA CARLO GAVAZZI ÂMBITO 1 ... 5 m de conexão M12 pigtail DC OUTPUT material plástico PNP Outros..

Photoelectrics
Difuso-reflexivo
Tipo PH18CND..., DC
• Miniatura de alcance do sensor
• Intervalo: 1 m
• Ajuste de sensibilidade por potenciômetro
• Modulada, a luz vermelha 625 nm
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP, N. S & N. C.
• Grau de proteção IP67, IP69K
• LED de indicação de saída, a estabilidade e o poder SOBRE
• Proteção: inversão de polaridade, curto-circuito e transientes
• Cabo, plug e cabo flexível versões
• Excelente desempenho de EMC
Descrição Do Produto
Chave De Ordenação
PH18CND10PAM1SA
O PH18CND10... é parte de uma família de baratos de propósito geral reflexiva difusa sensores no padrão industrial
18 mm cilíndrico e praça
BUNDA de habitação.
Os sensores são úteis em aplicações onde a alta precisão de detecção, bem como o tamanho pequeno é necessária.
Seleção Do Tipo De
Compacto e LED de alta potência para um desempenho excelente-proporção de tamanho.
O potenciômetro de ajuste de sensibilidade faz com que os sensores altamente flexível. O outputtype é NPN ou PNP e o interruptor de saída - ing função é de NENHUM e de NC.
Tipo
Moradia de estilo quadrado
Tamanho habitação Habitação Habitação material tipo neutro princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída tipo de Conexão Sensível ajuste
Moradia de estilo RangeConnection Orderingno. Orderingno.
SnNPNPNP
Fazer e quebrar switchingMake e intervalo de comutação
M18 tipo Quadrado de 1 m de CablePH 18 CND 10 NASA PH 18 CND 10 PASA M18 tipo Quadrado de 1 m de Plug PH 18 CND 10 NAM1SAPH 18 CND 10 PAM1SA M18 tipo Quadrado de 1 m cabo Flexível M12PH 18 CND 10 NAT1SA PH 18 CND 10 PAT1SA
Especificações de acordo com EN60947-5-2
Avaliado distância de operação (Sn)Até 1 m,
destino de referência Kodak teste
cartão de R27, branco, 90%
reflexivo, 200 x 200 mm
Zona cega 2 mm @ Sn max.
Controle de sensibilidade Ajustável através de potenciômetro
Elétrica adjustment210
Mecanical adjustment240
Distância ajustável 50-1000 mm
O desvio de temperatura≤ 0.2%/ºC
Histerese (H)
(diferencial de viagem) ≤ 20%
Operacional nominal volts. (US )10 a 30 VDC (ripple incluído)
Ondulação (Urpp ) ≤ 10%
Corrente de saída
Contínuo (Ie)≤ 100 mA
De curto prazo (I)≤ 100 mA
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io)≤ 25 mA @ 24 VDC
Mínimo operacional atual (Im) de 0,5 mA
FORA do estado atual (Ir ) ≤ 100 µA
Queda de tensão (Ud ) ≤ 2.0 VDC @ 100 mA
Proteção contra Curto-circuito, inversa
polaridade e transientes
Luz sourceInGaAlP, DIODO emissor de luz, 625 nm de Luz typeRed, modulada ângulo de Detecção ± 2ºAmbient luz 30.000 lux
A lâmpada incandescente
Ponto de luz de Diâmetro 0 30 mm @ 0,5 m
Operacional frequency500 Hz
Tempo de resposta
OFF-ON (t)≤ 1,0 ms
ON-OFF (toff' ) ≤ 1,0 ms
O poder do atraso (tv) ≤ 100 ms
Função de saída
Tipo NPN ou PNP
Função de alteração de NENHUM e de NC
Indicação
Saída EM LED, amarelo
A estabilidade do sinal e de alimentação ONLED, verde
As especificações estão sujeitas a alterações sem aviso prévio (04.02.2013) 1
