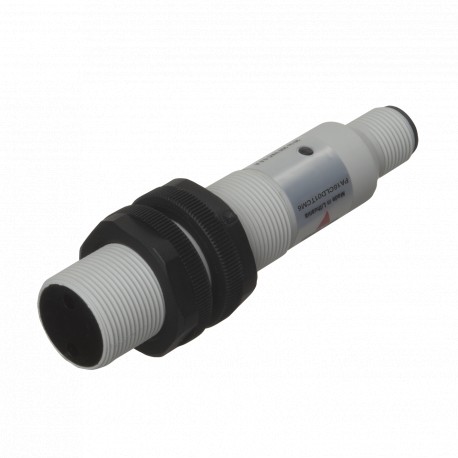

PA18CLD01TCM6 CARLO GAVAZZI Reflexo direto parâmetros selecionados M18 caixa de intervalo de 60 ... 150 milí..

Photoelectrics
Difuso-reflexivo
Tipo PA18CLD0.T, CA, PBTP-habitação
• Alcance: 400 mm ajustável
100, 200 ou 400 mm fixo
• Modulada, a luz infravermelha
• Tensão de alimentação: de 20 a 250 VAC
• Saída: 500 mA SCR
• Fazer ou quebrar função de comutação, indicação de LED
• Alta imunidade à luz ambiente
• O cabo e o plugue de versões
Descrição Do Produto
Chave de ordenação PA18CLD04TCM6SA
O PA18CLD.. é uma família de baratos de propósito geral Difuso reflectivesensors no padrão industrial cilíndrico de 18 mm PBTP habitação. Eles são úteis para aplicações simples, onde um básicas do sensor adequado
detecção de desempenho. O sensorsaresimpletouse andnoadjustmentare necessário (exceto 400 mm difusa tipo ajustável). A saída é um 2-fio ou NC tiristor (SCR) de saída.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída tipo de Ligação Ajustável
Seleção Do Tipo De
HousingRatedOrdering não.Nº do pedido Nº do pedido Nº do pedido diameteroperating SCR/Cabo SCR/Plug-SCR/Cabo SCR/Plug
dist. (Sn) Fazer switchingMake switchingBreak switchingBreak de comutação
M 18 100 mm fixedPA18CLD01TOPA18CLD01TOM6 PA18CLD01TC PA18CLD01TCM6
M 18 200 mm fixedPA18CLD02TOPA18CLD02TOM6 PA18CLD02TC PA18CLD02TCM6
M 18 400 mm fixedPA18CLD04TOPA18CLD04TOM6 PA18CLD04TC PA18CLD04TCM6
M 18 400 mm ajuste. PA18CLD04TOSA PA18CLD04TOM6SAPA18CLD04TCSAPA18CLD04TCM6SA
Nota: os Plugues de ser encomendado separadamente
Especificações
De operação nominal dist. (Sn)
Ajustável de Até 400 mm
Fixo 100, 200 ou 400 mm
Referência de meta:
Kodak teste cartão de R27, branco,
90% de reflectividade
Tamanho: Sn < 400 mm 100 x 100 mm
Sn ≥ 400 mm 200 x 200 mm
Sensibilidade
Tipo ajustável somente 270° de rodar o potenciómetro,
Temperatura drift0.4%/K
Histerese (H)
(Diferencial de viagem) de 3 a 20%,
Operacional nominal volts. (UB), 20 a 250 V ca,
45 a 65 Hz
Corrente de saída (AC12, AC140)
Contínuo (Ie) ≤ 500 mA
De curto prazo (I)≤ 3, max. 20 ms
Min. operacional atual (Im)10 mA
FORA do estado atual (Ir) (Máx.) < 5 mA, typ. 2.6 mA queda de Tensão (Ud)Max ≤ 10 V, typ. 7 VAC ProtectionTransients
Transitória voltageMax 1 kV/0,5 J
Luz sourceGaAlAs DIODO emissor de luz, 880 nm
Tipo de luz Infravermelha, modulada sincronizado
Ângulo de detecção de± 25° a 1/2 da gama
A luz ambiente Max 10 000 lux
Freqüência de operação (f)20 Hz, claro/escuro proporção de 1:2
Tempo de resposta
OFF-ON (t) ≤ 20 ms
ON-OFF (toff')≤ 30 ms
O poder do atraso (tV) Typ. 100 ms
Indicação functionDark (NC) ou luz (NÃO) mudar
Saída ONLED, amarelo
As especificações estão sujeitas a alterações sem aviso prévio (27.02.2006)1
