PA18ALD04TCSA CARLO GAVAZZI SISTEMA Reflex Direto parâmetros selecionados M18 BOX 200 ... 400 mm Faixa de co..

Photoelectrics
Difuso-reflexivo

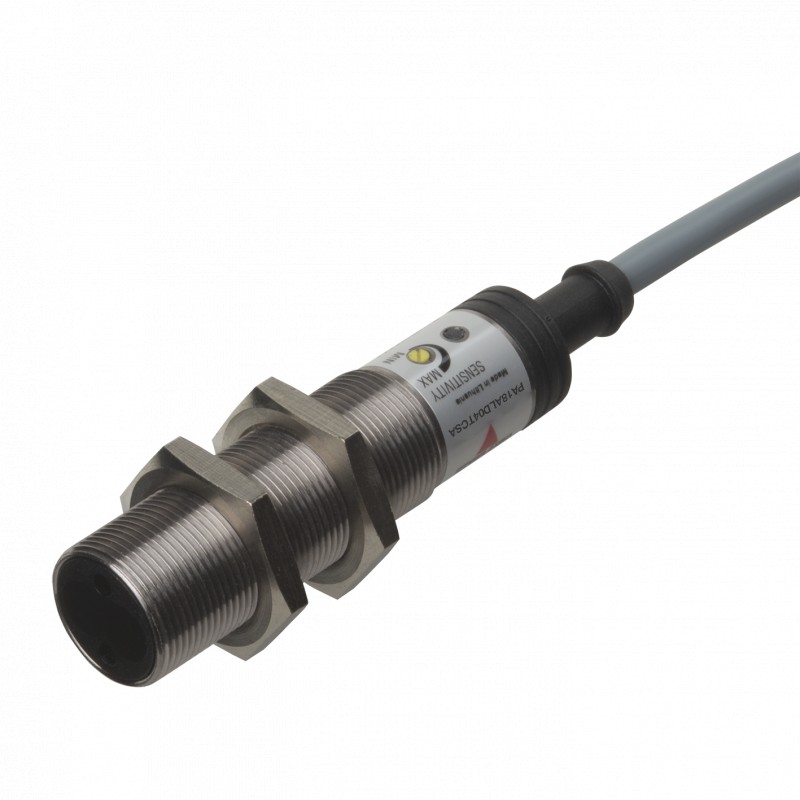

Tipo PA18ALD04T.., AC, Metal-habitação
• Alcance: 400 mm ajustável
• Modulada, a luz infravermelha
• Tensão de alimentação: de 20 a 250 VAC
• Saída: 500 mA SCR
• Fazer ou quebrar função de comutação, indicação de LED
• Alta imunidade à luz ambiente
• Pesadas M18 caixa de metal, IP67
• O cabo e o plugue de versões
Descrição Do Produto
Chave De Ordenação
PA18ALD04TOM6SA
O PA18ALD.. é uma família de propósito geral difusa - reflexiva sensores industriais padrão cilíndrico de 18 mm de níquel-platedbrasshousing forheavy dutyapplications. Eles são úteis para simples applicationswhereabasic
Seleção Do Tipo De
sensor adequado de detecção de desempenho. Os sensores são fáceis de ajustar com 270° único-turnpoten - tiometer. O outputis 2 - fio ou NC tiristor (SCR) de saída.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída tipo de Ligação Ajustável
HousingRatedOrdering não.Nº do pedido Nº do pedido Nº do pedido diâmetro operacional SCR/cableSCR/plug-SCR/cableSCR/plug
dist. (Sn) Fazer switchingMake de comutação Break switchingBreak de comutação
M18 400 mm PA18ALD04TOSA PA18ALD04TOM6SA PA18ALD04TCSAPA18ALD04TCM6SA Nota: os Plugues de ser encomendado separadamente
Especificações
De operação nominal dist. (Sn)
Ajustável de Até 400 mm, Ref. alvo
Kodac teste cartão 227, branco,
90° refletividade,
200 x 200 mm
Sensitivity270° single-turn pote. medidor de
Temperatura drift0.4%/K
Histerese (H)
(Diferencial de viagem)de 3 a 20%,
Operacional nominal volts. (UB), 20 a 250 V ca,
45 a 65 Hz
Corrente de saída (AC12, AC140)
Contínuo (Ie) ≤ 500 mA
De curto prazo (I)≤ 3A, max. 20 ms
Min. operacional atual (Im)10 mA
FORA do estado atual (Ir) (Máx.) < 5 mA, typ. 2.6 mA queda de Tensão (Ud)Max ≤ 10 V, typ. 7 VAC ProtectionTransients
Transitória voltageMax. 1 kV/0,5 J
Luz sourceGaAlAs DIODO emissor de luz, 880 nm
Tipo de luz Infravermelha, modulada sincronizado
Ângulo de detecção de± 25° a 1/2 da faixa de luz Ambiente Max 10 000 lux frequência de operação (f) 20 Hz, claro/escuro proporção de 1:2
Tempo de resposta
OFF-ON (t) ≤ 20 ms
ON-OFF (toff')≤ 30 ms
O poder do atraso (tV) Typ. 100 ms
Indicação functionDark (NC) ou luz (NÃO) mudar
Saída ONLED, amarelo
Meio ambiente
Sobretensão de categoria II (IEC 60664/60664A 60947-1) o grau de Poluição 3 (IEC 60664/60664A 60947-1) Grau de proteção IP 67 (IEC 60529 60947-1)
Temperatura
De operação-20° c a +60°C (-4° a 140°F) Armazenamento: -30° c a + 70°C (-22° F a 158°F)
Vibration10 150 Hz, 0,5 mm/-
7,5 g (IEC 60068-2-6)
Choque 2 x 1 m 100 x 0,5 m
(IEC 60068-2-32)
Dielétrico voltage1600 VAC
As especificações estão sujeitas a alterações sem aviso prévio (06.05.2008) 1
