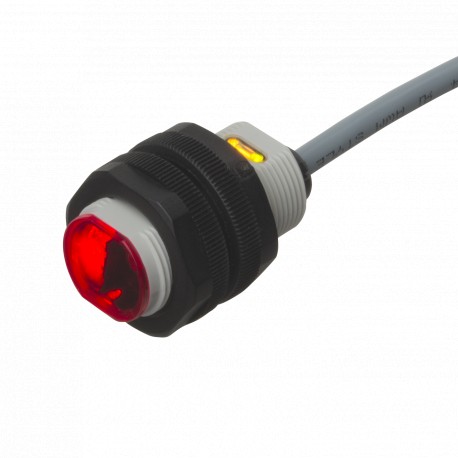

PA18CAD04NAWS CARLO GAVAZZI 200 ... 400 mm Faixa de conexão de saída NPN cabo CC material plástico outro esc..

Photoelectrics
Difuso-reflexivo
Tipo PA18CAD04...WS, DC
• Miniatura de alcance do sensor
• Faixa: 0,4 m
• Ajuste de sensibilidade por potenciômetro
• Modulada, a luz vermelha 625 nm
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP, N. S & N. C.
• Grau de proteção IP67, IP69K
• LED de indicação de saída, a estabilidade e o poder SOBRE
• Proteção: inversão de polaridade, curto-circuito e transientes
• O cabo e o plugue de versões
• Excelente desempenho de EMC
• Amplo ângulo de detecção - curto zona cega
Descrição Do Produto
Chave De Ordenação
PA18CAD04PAM1WS
O PA18CAD04...WS é parte de uma família de baratos de propósito geral reflexiva difusa sensores industriais padrão cilíndrico de 18 mm ABS habitação.
Thesensorsareusefulin aplicações wherehigh - accuracydetectionaswell como o tamanho pequeno é necessária. Compacthousingandhigh powerLED para excelente
desempenho-proporção de tamanho.
O potentiometerusedfor adjustmentof a sensibilidade faz com que os sensores altamente flexível.O outputtypeis NPN ou PNP e a saída de comutação função é de NENHUM e de NC.
O sensor é caracterizado por uma grande ângulo de detecção, bem como a uma curta zona cega.
Tipo
Moradia estilo de tamanho de caixa material da caixa tipo de Habitação princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída tipo de Conexão Sensível ajuste
Seleção Do Tipo De
Moradia de estilo RangeConnection Orderingno. Orderingno.
SnNPNPNP
Fazer e quebrar switchingMake e intervalo de comutação
M18 0.4 mCablePA 18 CAD 04 NAWS PA 18 CAD 04 PATAS
M18 0.4 mPlug PA 18 CAD 04 NAM1WSPA 18 CAD 04 PAM1WS
Especificações de acordo com EN60947-5-2
Avaliado distância de operação (Sn)Até 0,4 m,
destino de referência Kodak teste cartão de R27, branco, 90% de reflexão, de 100 x 100 mm
Zona cega 0 mm @ Sn max.
Controle de sensibilidade Ajustável através de potenciômetro
Ajuste elétrico 210 Mecanical adjustment240 distância Ajustável 30-400 mm
O desvio de temperatura≤ 0.2%/ºC
Histerese (H)
(diferencial de viagem) ≤ 20%
Operacional nominal volts. (UB )de 10 a 30 VDC (ripple incluído)
Ondulação (Urpp ) ≤ 10%
Corrente de saída
Contínuo (Ie) ≤ 100 mA de Curto prazo (I) ≤ 100 mA
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io)≤ 15 mA @ 24 VDC
Mínimo operacional atual (Im) de 0,5 mA
FORA do estado atual (Ir ) ≤ 100 µA
Queda de tensão (Ud ) ≤ 2.0 VDC @ 100 mA
ProtectionShort-circuito, inversão de polaridade e transientes
Luz sourceInGaAlP, DIODO emissor de luz, 625 nm
Tipo de luz Vermelha, modulada
Emissor ângulo de ±16º @ metade da distância de detecção de Luz spot120 x 160 mm a 200 mm Ambiente light30.000 lux
a lâmpada incandescente
Frequência de operação de 500 Hz
Tempo de resposta
OFF-ON (t)≤ 1,0 ms
ON-OFF (toff' ) ≤ 1,0 ms
O poder do atraso (tv) ≤ 100 ms
Função de saída
Tipo NPN ou PNP função de alteração de NENHUM e de NC
Indicação
Saída EM LED, amarelo
A estabilidade do sinal e de alimentação ONLED, verde (ver curva para a condição de estabilidade)
As especificações estão sujeitas a alterações sem aviso prévio (22.02.2013 von) 1
