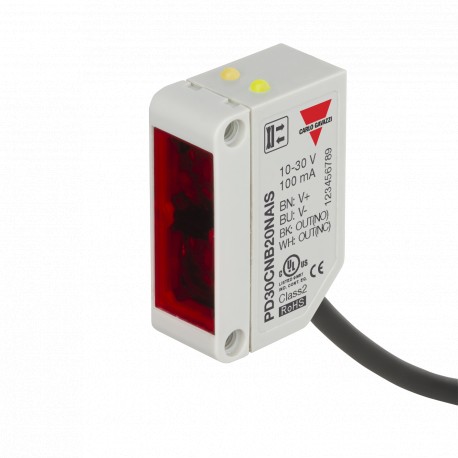

PD30CNB20NAIS CARLO GAVAZZI 200 ... 400 mm Faixa de conexão de saída NPN cabo CC material plástico outro esc..

Photoelectrics
Difuso-reflexiva, Supressão de Fundo, IR Tipo de PD30CNB20....É
• Miniatura de alcance do sensor
• Alcance: 200 mm
• Ajuste de sensibilidade por Potenciômetro
• Modulada, infraredlight 850 nm
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP preset
• Criar e quebrar função de comutação
• LED de indicação de saída, a estabilidade e o poder SOBRE
• Proteção: inversão de polaridade, curto-circuito e transientes
• O cabo e o plugue de versões
• Excelente desempenho de EMC
• Exellent colourmatching
Descrição Do Produto
Pedido KeyPD30CNB20NAM5IS

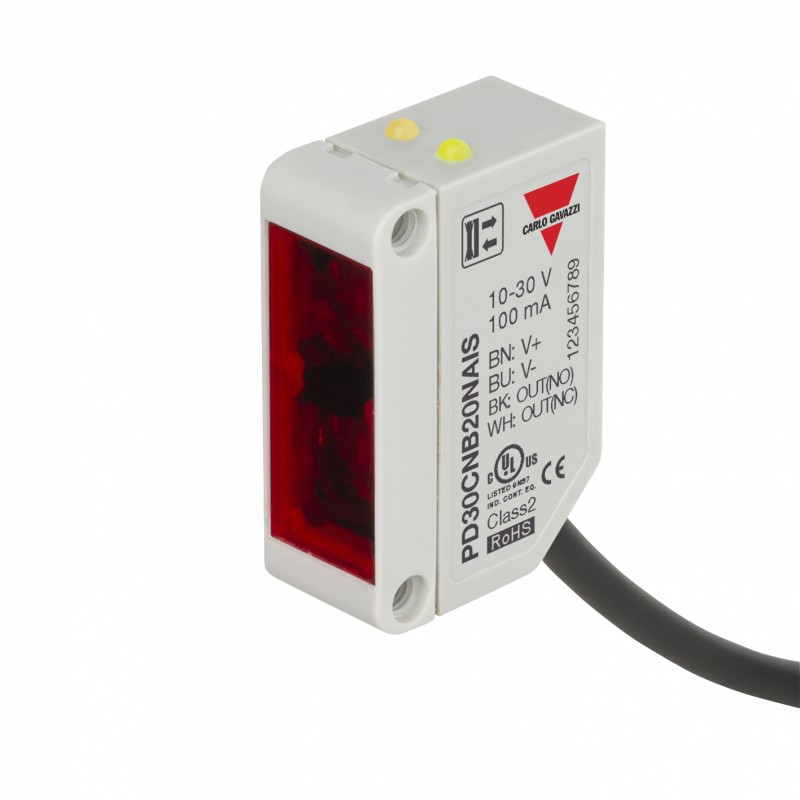

ThePD30CNB20sensor familycomesin um compacto
10 x 30 x 20 mm reforçado
PMMA/ABS habitação.
Thesensorsareusefulin aplicações wherehigh - precisão de detecção, bem como o tamanho pequeno é necessária. Compacthousingandhigh
LED de alimentação para um bom desempenho-proporção de tamanho.
ThePotentiometer função para ajuste de sensibilidade faz com que os sensores altamente flexível. O tipo de saída é ajustada de fábrica (NPN ou PNP), e a saída de comutação função é de NENHUM e de NC saída.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Tipo de ligação
O ajuste de sensibilidade e de luz IR
Seleção Do Tipo De
HousingRange Conexão Orderingno.Orderingno. W x H x D SnNPN PNP
Fazer e quebra de comutação de Fazer e de quebra de comutação
10 x 30 x 20 mm 200 mm CablePD 30 CNB 20 NAIS PD 30 CNB 20 PAIS
10 x 30 x 20 mm 200 mm PlugPD 30 CNB 20 NAM5ISPD 30 CNB 20 PAM5IS
Especificações
Avaliado distância de operação (Sn)Até 200 mm,
referece-alvo Kodak teste cartão de R27, branco, 90% de reflexão, de 100 x 100 mm
Maximumdetecting distância
@ 200 mm fundo branco
Objeto branco 90% refl. ≤ 200 mm Cinza objecto de 18% refl.≤ 200 mm objeto Preto 6% refl. ≤ 200 mm
Zona cega 10 mm
Sensibilidade
Ajuste elétrico 210 Mecânica adjustment240
O desvio de temperatura≤ 0.05%/ºC
Histerese (H)≤ 10%
Operacional nominal volts. (UB )de 10 a 30 VDC (ripple incluído)
Ondulação (Urpp ) ≤ 10%
Corrente de saída
Contínuo (Ie) ≤ 100 mA de Curto prazo (I) ≤ 100 mA
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io) ≤ 20 mA @ UBmax
≤ 40 mA @ UBmin
Mínimo operacional atual (Im) ≤ 0,5 mA
FORA do estado atual (Ir )≤ 100 µA
Queda de tensão (Ud ) ≤ 2 VDC @ Ie max.
ProtectionShort-circuito, inversão de polaridade e transientes
Luz sourceGaALAS, DIODO emissor de luz, 850 nm tipo de Luz Infravermelha, modulada Emissor ângulo de ± 1,5 º @ metade de detecção
distância
A luz ambiente≤ 10.000 lux frequência de operação (f)≤ 500 Hz tempo de Resposta
OFF-ON (t)≤ 1 ms
ON-OFF (toff' ) ≤ 1 ms
O poder do atraso (tv) ≤ 200 ms
Função de saída
Coletor aberto NPN ou PNP por tipo de sensor
Saída de comutação functionN.O. e N. C.
As especificações estão sujeitas a alterações sem aviso prévio (08.11.2012) 1
