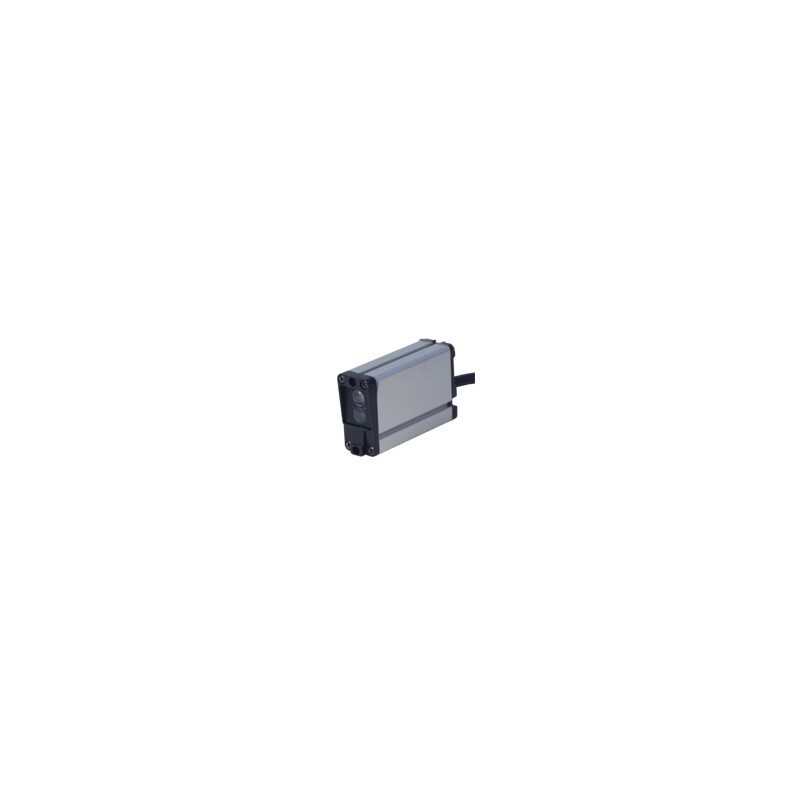

PA15INPA CARLO GAVAZZI SISTEMA Direct Reflex parâmetros selecionados com supressão de fundo rectangular caix..

Photoelectrics
Difuso-reflexiva, Supressão de Fundo
Tipo de PA 15I
• Faixa: 0 a 150 mm
• Supressão de fundo ajustável de 50 a 150 mm
• Infravermelhos de luz modulada
• Tensão de alimentação 10 a 30 VCC
• Saída NPN ou PNP, o claro e o escuro de comutação
• Freqüência de operação: 1000 Hz
• Proteção: inversão de polaridade, curto-circuito, transientes
• Caixa de alumínio
• LED de indicação de saída
Descrição Do Produto
Chave De Ordenação
PA 15 EU PNA-1
Difuso-reflexiva fotoelétrico interruptor com alta precisão supressão de fundo a partir de 0,1 mm. Gama de aplicação
De 0 a 150 mm. 1 kHz freqüência de operação. Tensão de alimentação DC. O cabo e o plugue de versões. Caixa de alumínio.
Habitação
Gama
Difuso-reflexiva - do- chão supressão tipo de Saída
Plug M12
Seleção Do Tipo De
Habitação Habitação nº do Pedido Nº do pedido Nº do pedido Nº do pedido sizematerialNPN/cabo NPN/PNP (plug/cabo PNP/plug
Fazer e quebra de Fazer e de quebra Fazer e de quebra Fazer e quebrar switchingswitchingswitchingswitching
36 x 18 x 60 de Alumínio PA 15I NPAPA 15I PNA-1PA 15I PPAPA 15I PPA-1
Especificações
De operação nominal dist. (Sn) 0 a 150 mm
Referência: Kodak teste cartão
R27, branca 100 x 100 mm,
90% de reflectância
Supressão de fundo Ajustável entre
50 - 150 mm
AccuracySee gráfico de desvio de Temperatura - 0,1%/°C Diferencial de viagem (H)
(Histerese) ≤ 3,3% da distância de detecção
Operacional nominal volts. (UB) de 10 a 30 VDC (ripple incl.)
Ondulação (Urpp) ≤ 20%
Corrente de saída
Contínuo (Ie)≤ 200 mA de Curto prazo (I)200 mA
max. capacidade de carga de 100 nF
Sem carga de alimentação de corrente (Io)≤ 40 mA corrente no estado desenergizado≤ 100 µA queda de Tensão (Ud)≤ 2,5 V
Proteção Reversa da polaridade,
curto-circuito, transientes
Transientes de tensão de 1 kV/0.5 J
SensitivityFixed
Fonte de luz de GaAlAs DIODO emissor de luz, 880 nm tipo de Luz Infravermelha, Luz modulada tamanho de ponto 7 mm a 150 mm Óptica ângulo de± 0.85°
A luz ambiente Máx. 10.000 lux
Freqüência de operação (f) Máx. 1000 Hz
Tempo de resposta
OFF - ON330 µs
NO OFF660 µs
O poder do atraso (td) ≤ 130 ms
A função de saída de 4 fios do dispositivo
Fazer e quebra de comutação
Indicação
Alvo detectado LED, amarelo
Meio ambiente
Categoria de sobretensão III (IEC 60664/60664A
60947-1)
Grau de poluição 3 (IEC 60664/60664A
60947-1)
Grau de proteção IP 67 (IEC 60529 60947-1)
Temperatura
De operação-20° c a +60°C (-4° a 140°F) Armazenamento -20° a +60°C (-4° a 140°F)
Vibration10 150 Hz, 0,5 mm/7,5 g
(IEC 60068-2-6)
Choque 2 x 1 m e 100 x 0,5 m
(IEC 60068-2-32)
As especificações estão sujeitas a alterações sem aviso prévio (15.02.2006)1
