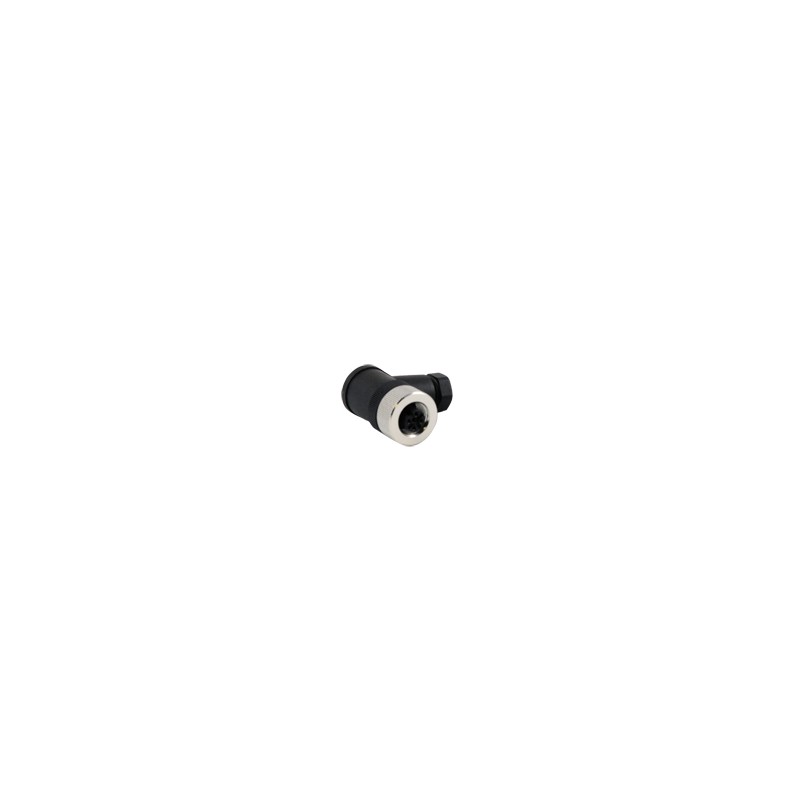

CONM14NF-S CARLO GAVAZZI parâmetros do sistema de cabo selecionado conexão M12 FUNÇÃO DE FIO 4 fios BASE fem..

Acessórios gerais Plugue Conector de Terminais de Tipo CONM1...
• Em linha reta ou 90° conectores
• M12 versão
• 4 fios
• Versão DC
• IP 67
• Boa resistência contra produtos químicos
• Aprovação UL
CONM14NF-UM CONM14NF-S
Descrição Do Produto
Chave De Ordenação
CONM14NF-UM/S
Conector com a auto-aplicação de terminais de parafuso. PG 7cable glândula para cabos entre 4 a
6 mm.
Seleção Do Tipo De
Bom química e resistência a óleo. Quando utilizar meios agressivos, material de resistência, com base na aplicação deve ser verificado.
CONM = Murr
1 = M12 DC
4 = 4 fios (BN BU, BK WH) N= Não blindado
F= Feminino
M= Masculino
A = Ângulo
Plug tipo de código para Pedido
4-Fio Inclinado CONM14NF-UM
4-Fio StraightCONM14NF-S
S = Reta
Especificações
Tensão (UB)a 250 V AC/DC
Corrente de saída ≤ 4 Uma resistência de Contato ≤ 6 mΩ material de Contato CuZn
Revestimento de 0,2 µNi + 0.5 µAu
Pin diameter1.02 mm
Contato portadora de material PA preto
Código Pin e código de chave posição IEC 61076-2-101
A temperatura de-40° c a +85°C
Grau de protectionIP 67
Anel de vedação NBR
Isolamento test2.5 kV
Moldada corpo materialPBTP preto
Para cabo diameter4,0 mm a 6,0 mm
Conexão wiresmax. 0,75 mm2
Porca de união CuZn (bronze) Revestimento de Níquel chapeado 0,6 Nm de Torque
Weightapprox 25 g
Poluição grau 3
Categoria de sobretensão lll
Isolamento groupllI
As especificações estão sujeitas a alterações sem aviso prévio (07.11.2006)1
