CTV1X60A333MV CARLO GAVAZZI TIPO DE Primária Secundária Núcleo 0,333V Outra parte INTENSIDADE INTENSIDADE 60..

Gestão De Energia

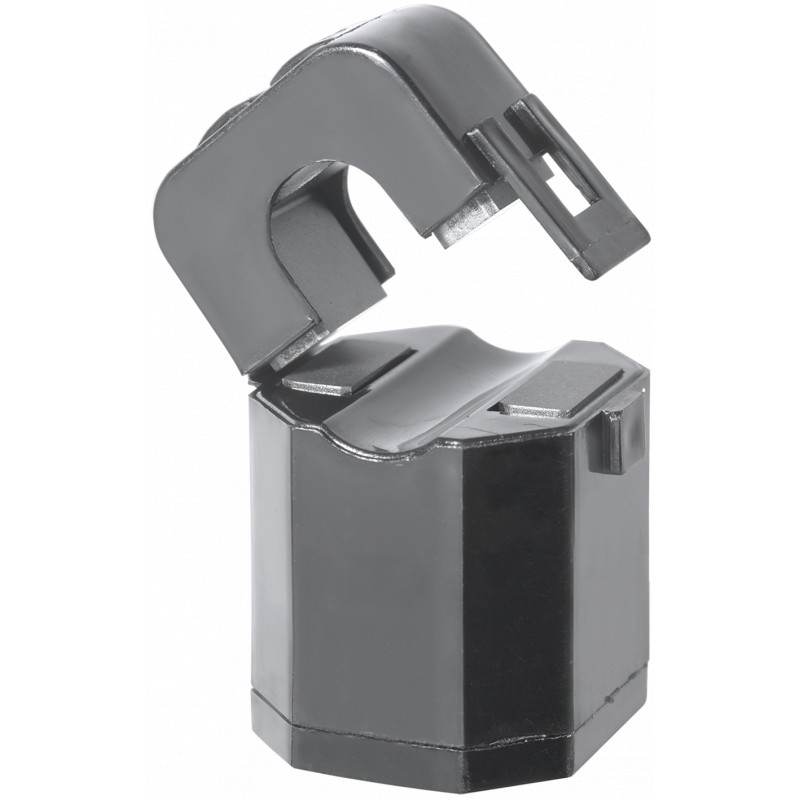

Os sensores de corrente de núcleo dividido
Tipo CTV1X
• Divisão do núcleo de um sensor de corrente para o retrofit
aplicações
• Classe de precisão 1%
• O. 333V secundária padrão de saída
Descrição do produto
Como encomendar CTV1X 60A 333MV
Sensor de corrente de núcleo dividido com dimensões compactas, adequados para retrofitapplications
quando usado em combinação withEM21-72V de energia me - ter.
Modelo
Corrente primária
Saída secundária
Seleção Do Tipo De
Corrente primária
6OA:60A primária de corrente de entrada
Saída secundária
333MV: 333mV secundário tensão de saída
Especificação
Especificações elétricas
Corrente Nominal Primária
50/60Hz 60A (1-70A) Atual (continua)120A max Enrolamento resistência CC a 20°C560Ω Secundária máxima de Saída em
Avaliado Current333mV (resistor dentro do CT) Precisão1%
Linearidade e 0,5% de erro de Fase nominal
faixa de corrente ≤4°
Temperatura de operação rangefrom-40 a 65°C temperatura de Armazenamento faixa de -45 a 85°C Dieletric tensão de withstand
(Hi-pot) 2500V/1mA/1min
Tensão de resistência a impuso 5kV Pico
Isolamento ResistanceDC500V/min 100MΩ
Max principal sistema de cabo
tensão 660V
Especificação mecânica
Material da carcaça PP6331
Ângulo de abertura de 180 graus
Saída terminalUL1015 22AWG fio de PVC
Aprox peso 60g
Aprovações do CE, do cURus
Especificação estão sujeitas a alterações sem aviso prévio CTV1X DS 3001131
