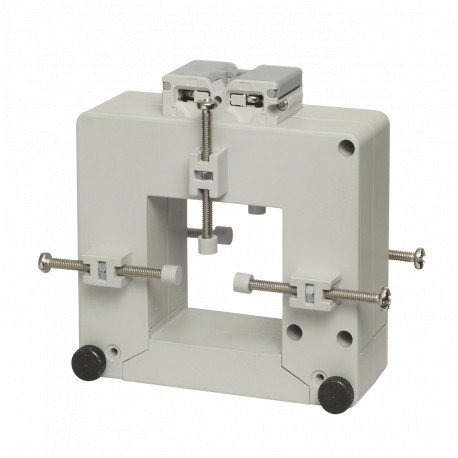

CTD6S1505AXXX
CARLO GAVAZZI
1
Os atuais parâmetros primários selecionados 50 ... 150A tipo split principal núcleo secundário 5A atual Outra corrente primária 150A MAX SIZE 50x52mm mouting BUS BAR trilho DIN, painel, de barramentos
Transformador de corrente, núcleo fechado
Transformador de Corrente Split Core 150A/5A
Controls > Digital Panel Meters and temperature
* Produto novo em sua embalagem original com todas as garantias e certificações de CARLO GAVAZZI
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Acessórios
CA de Divisão do Núcleo do Transformador de Corrente
Tipo CTD-6S (max 50x52 mm)
• Ônibus-tipo de barra de divisão do núcleo do transformador de corrente
• Classe de precisão 1
• Correntes de 150 A 1000 Um
• Até 6 Barramento isolado parafusos de fixação
• Terminais de parafuso duplo (até 8 conexões de fio)
• Fechado bloco de terminais de cobre
• Dotadas de sistemas de fixação de divisão do núcleo de parafusos
Descrição Do Produto
Chave De Ordenação
CTD-6S 1000 5AXXX
De divisão do núcleo do transformador de corrente com barramento mountng facilidade.
Avaliado primárias correntes de
150 A 1000 A.
Modelo
Corrente primária Secundária Opção de corrente
Seleção Do Tipo De
Corrente primária
A partir de 150A 1000A (Consulte o Intervalo de Tabela)
Corrente secundária
1A (mediante pedido)
5A
Opção
XXX:nenhum
XTX: tropicalization (mediante pedido)
InputSpecifications
Operacional frequency48 a 62 Hz
Max. sistema voltage0.72 kV
Nominal de isolamento level3 kV/1 min. @ 50 Hz
A classe de isolamento E (max 75°C)
Curto tempo de classificação atual
Om Típica 100 /1 s
Idyn 2.5 I-Ésima
O curto-timethermal
atual Om é, enfim, limitado por cabo/barramento tamanho
Estendido corrente nominal de 120%
Fator de segurança (FS)≤ 5 (Classe: 1 e 3)
Especificações Gerais
Normas de Acordo com EN60044-1
HousingABS, auto-extinguível: UL 94 V-0
MountingBus-montagem da barra de
Padrão accessoriesTwo parafusos do bloco de terminais.
Seis cabo/bus-bar parafusos de fixação.
Seis tampas de plástico por cabo/bus-bar parafusos de fixação. Dois fechado bloco de terminais de cobre.
Especial features1 Uma corrente secundária, Tropicalization
Temperatura de trabalho-25°C a +60°C (-13°F a
140°F) (R. H. < 90%, sem condensação @ 40°C)
Temperatura de armazenamento -30°C a +70°C (-22°F a
158°F) (R. H. < 90%, sem condensação @ 40°C)
Aprovações do CE, do cURus e CSA
Conexão tipo Parafuso
Secção transversal do cabo areaFrom de 1,5 a 6 mm2
Min/Max parafusos torque de aperto relevantes para parafusos do bloco de terminais: De 1 a 2 Nm Max parafusos de aperto
torque relevantes para o cabo de bus-bar parafusos de fixação:
0,3 Nm
Grau de proteção IP00 (sem selado, terminal de cobre)
IP20 (selada com bloco de terminais de cobre + terminais de fio)
Diâmetro do cabo Max. 50 mm Barramento tamanho Máx. 50x52 mm WeightFrom de 450 a 700 g
Especificações De Saída
Avaliado secundário current5 Uma ou 1-A
As especificações estão sujeitas a alterações sem noticeCTD-6S DS ENG 020511 1
