Gestão De Energia

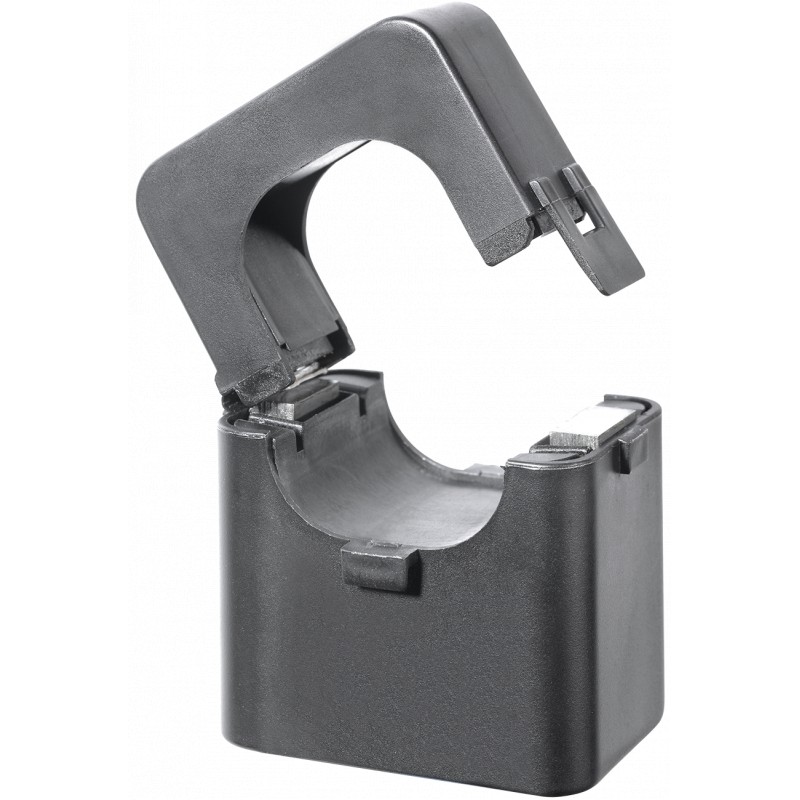

Os sensores de corrente de núcleo dividido
Tipo CTV4X
• Divisão do núcleo de um sensor de corrente para o retrofit
aplicações
• Classe de precisão 1%
• 0.333 V secundária padrão de saída
Descrição do produto
Como encomendar CTV4X 400A 333MV
Sensor de corrente de núcleo dividido com dimensões compactas, adequados para retrofitapplications
quando usado em combinação withEM21-72V de energia me - ter.
Modelo
Corrente primária
Saída secundária
Seleção Do Tipo De
Corrente primária
400: 400 A principal corrente de entrada
Saída secundária
333MV: 333mV secundário tensão de saída
Especificação
Especificações elétricas
Corrente Nominal Primária
50/60Hz 400A (20-480A max) índice de liquidez Corrente 400A/333mV
Resistência a CC a 20°C 130 Ω max Precisão1% de Linearidade e 0,5% de erro de Fase nominal
faixa de corrente @RL =50 Ω ≤2°
Temperatura de operação rangefrom-40 a 85°C temperatura de Armazenamento faixa de -45 a 90°C Dieletric tensão de withstand
(Hi-pot) 3500V/1mA/1min Isolamento ResistanceDC500V/100MΩ min Max principal sistema de cabo
tensão 660V
Especificação mecânica
Material da carcaça PP3307
Ângulo de abertura de 180 graus
Saída terminalUL1015 22AWG (0.32mm2) fio de PVC
Aprox peso 200g
Aprovações do CE, do cURus
Especificação estão sujeitas a alterações sem aviso prévio CTD4X DS 3001131
