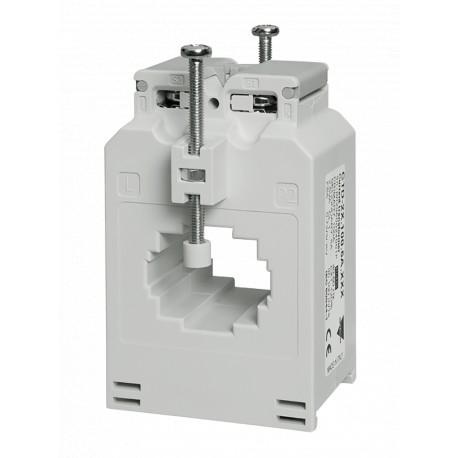

CTD2X5005AXXX
CARLO GAVAZZI
1
Os atuais parâmetros primários selecionados 300 ... 600A tipo primário núcleo sólido corrente secundária 5A atual Outro 500A principal BUS BAR MAX SIZE mouting 30x10mm DIN, painel, de barramentos
Transformador de corrente de núcleo fechado, Ø do cabo máx. 24 mm. Placa máx. 30x10 mm
Transformador de Corrente de Núcleo Sólido 500A/5A
Controls > Digital Panel Meters and temperature
* Produto novo em sua embalagem original com todas as garantias e certificações de CARLO GAVAZZI
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Acessórios
AC Transformador de Corrente (máx 30x10mmbus-bar)
Tipo CTD-2X
• Ônibus-tipo de barra de transformador de corrente
• 0.5 classe, correntes de 40 a 600 A
• Integrado para montagem em trilho DIN titular
• Painel removível clipes de fixação
• 2 Barramento isolado parafusos de fixação
• Terminais de parafuso duplo (até 8 conexões de fio)
• Fechado bloco de terminais de cobre
Descrição Do Produto
Chave De Ordenação
CTD-2X 200 5A XXX
Cabo/Barramento de corrente tipo transformerwith trilho DIN/bus - bar e montagem de painel facili-
Seleção Do Tipo De
ty. Avaliado primárias correntes de 40 A 600 A.
Modelo
Corrente primária Secundária Opção de corrente
Opcional kit de fixação: CTD-kit
Corrente primária
De 40 a 600A
(Consulte o Intervalo de Tabela)
Especificações De Entrada
Corrente secundária
1A
5A
Opção
XXX:nenhum
XTX:tropicalization
Operacional frequency45 a 65 Hz
Max. sistema voltage0.72 kV
Nominal de isolamento level3 kV/1 min. @ 50 Hz
A classe de isolamento E (max 75°C)
Curto tempo de classificação atual
Om Típica 100 /1 s
Idyn 2.5 I-Ésima
O curto tempo de térmica
atual Om é, enfim, limitado por cabo/ barramento tamanho
Estendido corrente nominal de 120%
Fator de segurança (FS)≤ 5 (Classe: 0.5, 1 e 3)
Especificações Gerais
Normas de Acordo com EN60044-1
HousingABS, auto-extinguível: UL 94 V-0
MountingDIN-trilho de barramento
e panelmounting
Padrão accessoriesTwo terminal blockscrews.
Dois cabo/bus-bar fixingscrews.
Dois fechado bloco de terminais de cobre.
Dois panelmounting fixingclips.
Duas tampas de plástico por cabo/bus-bar fixingscrews.
Opcional accessoriesExtended kit de fixação: CTD-kit
Dois montagem em painel
fixação de grampos.
Seis cabo/bus-bar parafusos de fixação.
Seis tampas de plástico por cabo/bus-bar parafusos de fixação.
Características especiais 1 Uma corrente secundária, Tropicalization
Temperatura de trabalho-25°Cto +60°C (-13°F a
140°F) (R. H.< 90%, sem condensação @ 40°C)
Temperatura de armazenamento -30°Cto +70°C (-22°F a
158°F) (R. H.< 90%, sem condensação @ 40°C)
Aprovações do CE, do cUrus e CSA
Conexão tipo Parafuso
Cablecrosssection areaFrom1.5 a 6 mm2
Min/Max parafusos torque de aperto relevantes para o terminal blockscrews:
De1 a 2 Nm
Max parafusos torque de aperto relevantes para o cabo de bus-bar fixingscrews:
0,3 Nm
Proteção degreeIP00
IP20(withsealable bloco de terminais de cobre + terminais de fio)
Cablediameter Max. 24 mm
Barramento tamanho
HorizontalMax. 32x5 30x10 25x20 mm
Vertical Máx. 25x12mm
Peso
From350 500 g
Especificações De Saída
Avaliado secundário current5 Uma ou 1-A
As especificações estão sujeitas a alterações sem noticeCTD-2X DS ENG 250315 1
