CTD9V6005AXXX
CARLO GAVAZZI
1
Os atuais parâmetros primários selecionados 300 ... 600A tipo primário núcleo sólido corrente secundária 5A atual Outro 600A principal BUS BAR MAX SIZE mouting 35x125mm trilho DIN, painel, de barramentos

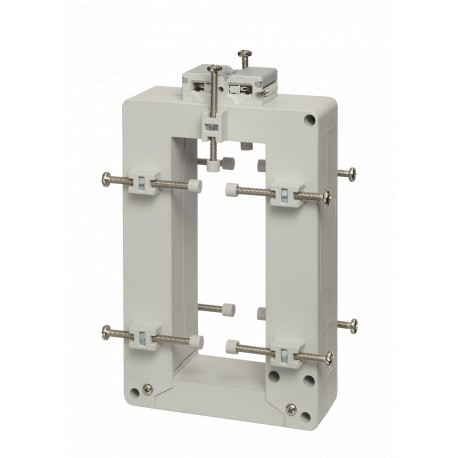

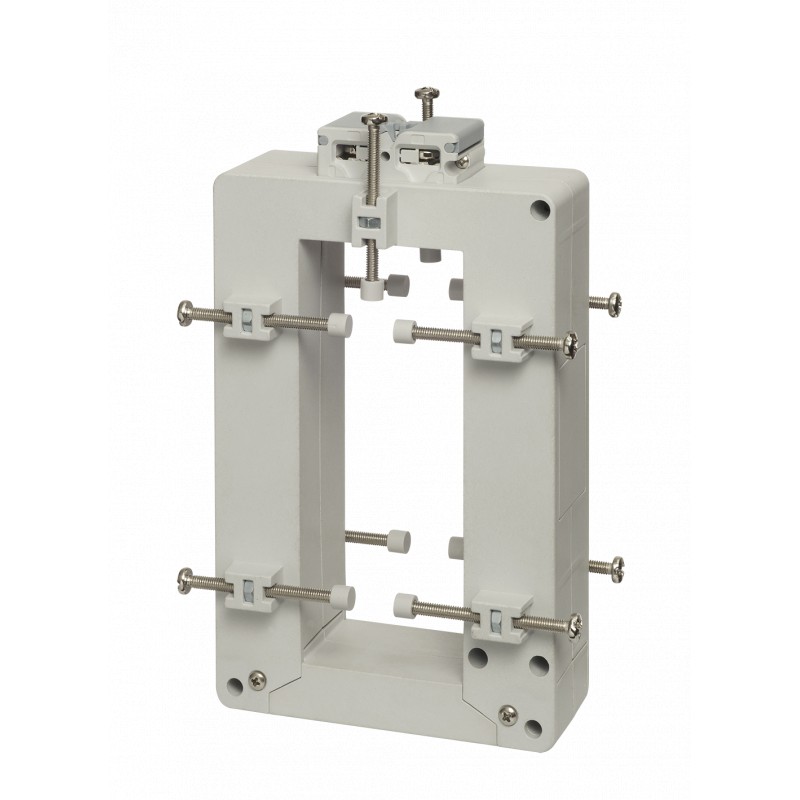

Transformador de corrente, núcleo fechado, placa máx. 35x125 mm. Montagem vertical
Transformador de Corrente de Núcleo Sólido 600A/5A
Controls > Digital Panel Meters and temperature
* Produto novo em sua embalagem original com todas as garantias e certificações de CARLO GAVAZZI
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Acessórios
AC Sólido núcleo do Transformador de Corrente
Tipo CTD-9V / CTD-9H (max 35x125mm)
• Ônibus-tipo de barra sólida-núcleo do transformador de corrente
• Classe de precisão de 0,5
• Correntes de 400 A 3200 Um
• Até 10 Barramento isolado parafusos de fixação
• Terminais de parafuso duplo (até 8 conexões de fio)
• Fechado bloco de terminais de cobre
Descrição Do Produto
Chave De Ordenação
CTD-9V2000 5AXXX
Sólido núcleo do transformador de corrente com barramento mountng facilidade.
Avaliado primárias correntes de
400 A 3200 A.
Modelo
Corrente primária Secundária Opção de corrente
Seleção Do Tipo De
Modelo
CTD-9V:montagem vertical
CTD-9H:montagem horizontal
Corrente primária
A partir de 400A para 3200A (Consulte o Intervalo de Tabela)
Corrente secundária
1A (mediante pedido)
5A
Opção
XXX:nenhum
XTX: tropicalization
InputSpecifications
Operacional frequency48 a 62 Hz
Max. sistema voltage0.72 kV
Nominal de isolamento level3 kV/1 min. @ 50 Hz
A classe de isolamento E (max 75°C)
Curto tempo de classificação atual
Om Típica 100 /1 s
Idyn 2.5 I-Ésima
O curto-timethermal
atual Om é, enfim, limitado por cabo/barramento tamanho
Estendido classificação de corrente referem-se à Gama de Mesa
Fator de segurança (FS)≤ 5 (Classe: 0.5, 1 e 3)
Especificações Gerais
Normas de Acordo com EN60044-1
HousingABS, auto-extinguível: UL 94 V-0
MountingBus-montagem da barra de
Padrão accessoriesTwo parafusos do bloco de terminais.
Dez ônibus-bar parafusos de fixação. Dez tampas de plástico para ônibus-bar parafusos de fixação.
Dois fechado bloco de terminais de cobre.
Especial features1 Uma corrente secundária, Tropicalization
Temperatura de trabalho-25°C a: referir-se ao Intervalo de Tabela (-13°F a: referir-se ao Intervalo de Mesa) (R. H. < 90%, sem condensação @ 40°C)
Temperatura de armazenamento -30°C a +70°C (-22°F a
158°F) (R. H. < 90%, sem condensação @ 40°C)
Aprovações do CE.
cURus e CSA (400A para 2000A)
Conexão tipo Parafuso
Secção transversal do cabo areaFrom de 1,5 a 6 mm2
Min/Max parafusos torque de aperto relevantes para parafusos do bloco de terminais: De 1 a 2 Nm
Max parafusos torque de aperto relevantes para o cabo de bus-bar parafusos de fixação: 0,3 Nm
Grau de proteção IP00 (sem selado, terminal de cobre)
IP20 (selada com bloco de terminais de cobre + terminais de fio)
Barramento tamanho Máx. 35x125 mm
WeightFrom de 450 a 700 g
Especificações De Saída
Avaliado secundário current5 Uma ou 1-A
As especificações estão sujeitas a alterações sem noticeCTD-9VH DS ENG 1503111
