CTD12V15005AXXX CARLO GAVAZZI TIPO DE INTENSIDADE Compact Primária Secundária corrente primária 1500A 5A Out..

Acessórios

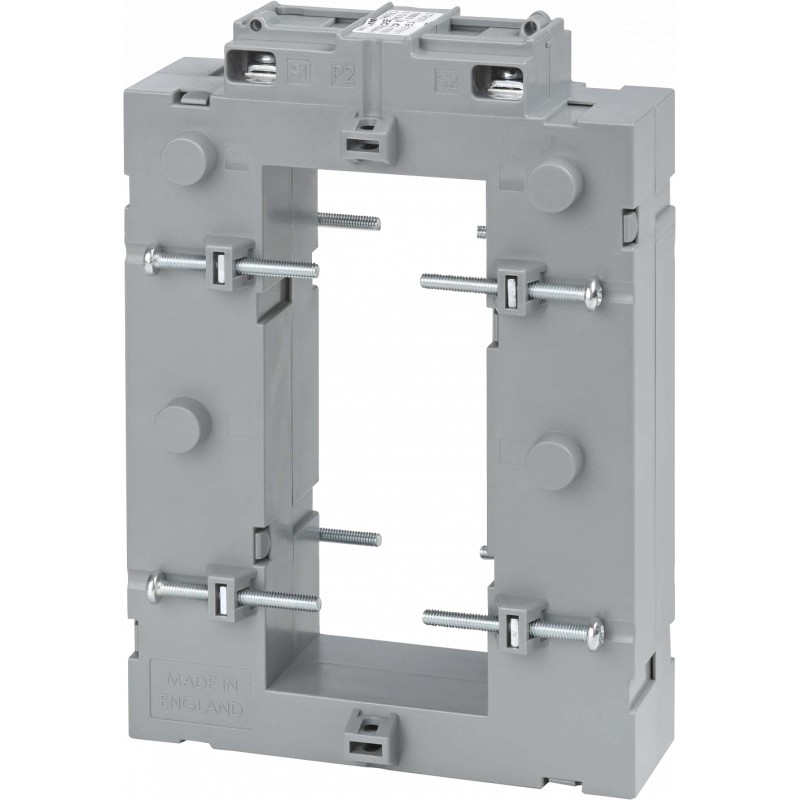

AC Sólido núcleo do Transformador de Corrente
Tipo CTD-12V/12H (máx 53x125mm)
• Ônibus-tipo de barra sólida-núcleo do transformador de corrente
• Classe de precisão de 0,5
• Faixa de corrente de 1000 a 4.000
• Até 8 de autocarro-bar parafusos de fixação
• Terminais de parafuso duplo (até 4 conexões)
• Fechado bloco de terminais de cobre
Descrição Do Produto
Chave De Ordenação
CTD-12V4000 5AXXX
Sólido-core atual trans - ex-ônibus-barmount - ing facilidade.
Avaliado primarycurrentfrom
1000 4.000.
Modelo
Corrente primária Secundária Opção de corrente
Seleção Do Tipo De
Modelo
CTD-12V:montagem vertical
CTD-12H:montagem horizontal
Corrente primária
1000
1500
2000
2500
3000
4000
Corrente secundária
5A
Opção
XXX:nenhum
InputSpecifications
Operacional frequency50-60 Hz
Max. sistema voltage0.72 kV
Nominal de isolamento level3 kV/1 min. @ 50 Hz
Classe de isolamento B (1000 4.000)
Curto tempo de classificação atual
Om Típica 100 /1 s
Idyn 2.5 I-Ésima
O curto-timethermal
atual Om é, enfim, limitado por cabo/barramento tamanho
Fator de segurança (FS)≤ 10
Temperatura de trabalho-30°C a +40°C (-22°F a
104°F) (R. H. < 90%, sem condensação @ 40°C)
Temperatura de armazenamento -30°C a +70°C (-22°F a
158°F) (R. H. < 90%, sem condensação @ 40°C)
Aprovações do CE
Conexão tipo Parafuso
Cabo de seção transversal de área a Partir de 1,5 a 4 mm2
Proteção degreeIP20
Barramento tamanho Máx. 53x125 mm
Peso < 1,3 Kg
Especificações Gerais
Normas Accordingto EN60044-1
Carcaça em Policarbonato UL94 V2
Montagem de Barramento de montagem
Acessórios padrão os Dois parafusos do bloco de terminais.
Oito ônibus-bar parafusos de fixação.
Dois fechado bloco de terminais de cobre.
Especificações De Saída
Avaliado secundário current5 Um
Burden15 VA
As especificações estão sujeitas a alterações sem noticeCTD-11VH DS ENG3003111
