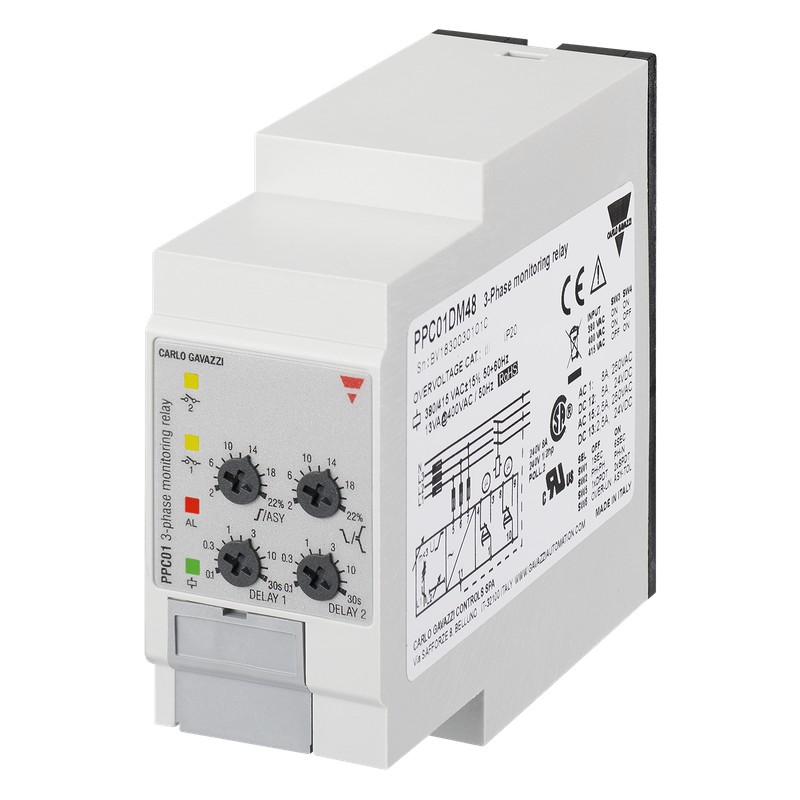

PPC01DM23 CARLO GAVAZZI parâmetros selecionados sinal de saída 2 pontos de ajuste do relé 2 tensão de 3 fase..

Relés De Monitoração De
True RMS 3 fases 3 fases+N, Multifunções,
Tipos de DPC71, PPC71
DPC71 PPC71
• TRMS 3-fase de sobre e sub tensão,
a seqüência de fase, de perda de fase, assimetria e tolerância relé de monitoração de
• Detectar quando todas as 3 fases estão presentes e a seqüência correta
• Detectar se todos os 3-fase-fase ou fase-neutro-tensões estão dentro dos limites definidos
• Detectar se a assimetria e a tolerância são no valor de
• Ajustáveis separadamente setpoints
• Ajustáveis separadamente funções de atraso (0,1 a 30 s)
• Saída: 2 x 5 relé SPDT NE
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022 (DPC71) ou módulo de plug-in (PPC71)
• 35.5 mm Euronorm habitação (DPC71) ou seja, 35,5 mm módulo de plug - in (PPC71)
• LED de indicação para relés de alarme e fonte de alimentação
Produto DescriptionOrdering chave
DPC 71 D M48
3-fase ou 3 fases+neutro, com tensão de linha de relés de monitoração de forphase sequência, perda de fase, assimetria, a tolerância, sobre e sob a tensão (ajustável separadamente conjunto de pontos)
Seleção Do Tipo De
com built-in função de atraso.
Supplyranges from208 para
480VACcoveredbytwo multivoltage relés.
Moradia Tipo De Função
Número do Item
Saída
Fonte De Alimentação
Fonte: Fonte:Fonte: MountingOutputFrequency 208 a 240 VAC380 para 415 VCA 380 a 480 VCA
DIN-rail2 x SPDT50 - 60 HzDPC 71 D M23 DPC 71 D M48
Plug-in 2 x SPDT50 - 60 HzPPC 71 D M23PPC 71 D M48
InputSpecifications
Entrada
L1, L2, L3, N DPC71: Terminais L1, L2, L3, N PPC71: os Terminais 5, 6, 7, 11
Medida de sua própria fonte de
Nota: Ligar o neutro só se é intrinsecamente no centro de estrela
Faixas de medição
M23177 275 ∆V M48 DPC71 323 550 ∆V PPC71 323 475 ∆V ca
Faixas
Nível superior +2 +22%
da tensão nominal
Menor nível de -22 a -2%
da tensão nominal
A assimetria de 2% para 22%
da tensão nominal
Tolerance2 para 22%
da tensão nominal
Especificações De Saída
Output2 x relés SPDT N.E. tensão Nominal de isolamento de 250 VAC
Classificação de contato (AgSnO2)µ
Resistiva loadsAC 1 5 A @ 250 VCA VCC 12 5 A @ 24 VDC
Pequenas cargas indutivas CA 15 2.5 A @ 250 VCA VCC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica ≥ 105 operações
(em 5 A, 250 V, cos ϕ = 1)
Freqüência de operação≤ 7200 operações/h
Força dieléctrica
Dielétrica tensão≥ 2 kVAC (rms) de resistência a impuso Nominal volts.4 kV (1.2/50 µs)
Nota: A tensão de entrada não deve exceder a máxima tensão nominal ou cair abaixo da tensão nominal mínima
acima relatados.
Histerese
Conjunto de pontos a partir de 2% para 5% e 1% de pontos de ajuste de 5% para 22% 2%
As especificações estão sujeitas a alterações sem aviso prévio (06.12.07)1
