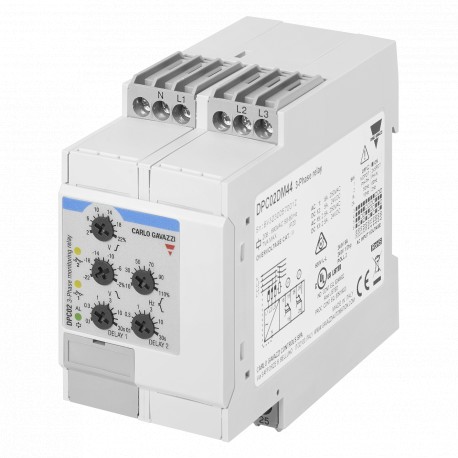

DPC02DM23 CARLO GAVAZZI DADOS DIMENSÕES 45 milímetros 208 ÷ 240 VAC tensão da fonte de monitorização da funç..

Relés De Monitoração De
TrueRMS 3 Fases 3 Fases+N, Multifunções,
TypeDPC02
• TRMS 3-fase de sobre e sub tensão,
sobre e sob freqüência, seqüência de fase e de perda de fase relé de monitoração de
• Detectar quando todas as 3 fases estão presentes e a seqüência correta
• Detectar se todos os 3-fase-fase ou fase-neutro-tensões estão dentro dos limites definidos
• Detectar se o sistema de freqüência é entre os limites fixados
• Ajustáveis separadamente setpoints
• Ajustáveis separadamente funções de atraso (0,1 a 30 s)
• Saída: 2 x 8 relé SPDT
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022
• 45 mm habitação Euronorm
• LED de indicação para relés de alarme e fonte de alimentação
Descrição Do Produto
Pedido keyDPC 02 D M48
3-fase ou 3 fases+neutro tensão de linha de relés de monitoração de forphase sequência, perda de fase, sobre e sob a tensão (separadamente adjustableset pontos), acima e abaixo da frequência com built-in função de atraso.
Fonte intervalos from208 para
690 VCA coberto por quatro multivoltage relés. A aplicação principal é para grupos geradores.
Moradia Tipo De Função
Número do Item
Saída
Fonte De Alimentação
TypeSelection
Montagem
Trilho DIN
Saída
2 x SPDT
Alimentação:
208 a 240 VAC
DPC 02 D M23
Alimentação:
380 a 415 VCA
DPC 02 D M48
Alimentação:
440 a 480 VCA
DPC 02 D M49
Alimentação:
600 690 VCA
DPC 02 D M69
InputSpecifications
Entrada
L1, L2, L3, NDPC02: Terminais L1, L2, L3, N Medidas de sua própria fonte de
Nota: Ligar o neutro só se é intrinsecamente no centro de estrela
Faixas de medição (tensão)
M23177 275 ∆V M48323 475 ∆V M49374 para 552 ∆V M69510 para 793 ∆V ca
Faixas de medição (frequência) de nível Superior, de nível Inferior
Selecionável pelo DIP-switches
2 Hz+0,2 +2.2 Hz -2.2 para -0.2 Hz
50 Hz 50.2 para 52,2 Hz47.8 a 49,8 Hz
60 Hz 60.2 para 62.2 Hz57.8 para 59.8 Hz
15 Hz+1.5 +16.5 Hz -16.5 para -1.5 Hz
50 Hz de 51,5 para 66.5 Hz33.5 para 48.5 Hz
60 Hz 61.5 76,5 Hz43.5 para 58,5 Hz
Faixas
Superior nível de tensão de+2 para +22%
da tensão nominal
Menor nível de tensão-22 a -2%
da tensão nominal
Janela de frequência de 10 a 110%
do intervalo selecionado
Histerese (frequência)
2 Hz~ 0.05 Hz
15 Hz~ 0.25 Hz
Nota: A tensão de entrada
não deve exceder a máxima tensão ou queda de belowthe mínimo de tensão nominal acima relatados.
As especificações estão sujeitas a alterações sem aviso prévio (12.05.10)1
