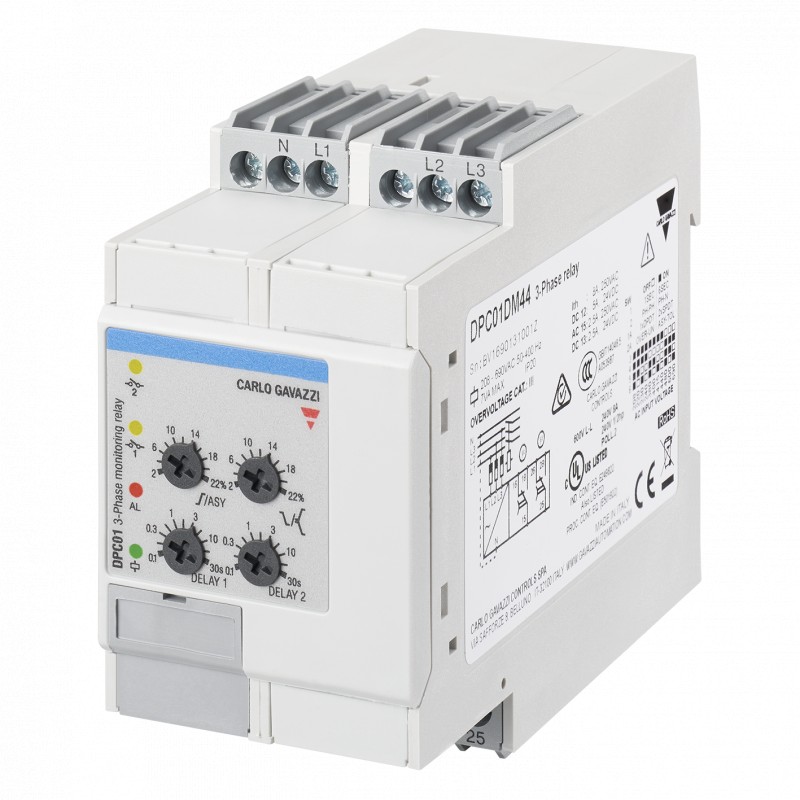

DPC01DM48 CARLO GAVAZZI parâmetros selecionados sinal de saída 2 pontos de ajuste do relé 2 tensão de 3 fase..

Relés De Monitoração De
True RMS 3 fases 3 fases+N, Multifunções,
Tipos de DPC01, PPC01
DPC01 PPC01
• TRMS 3-fase de sobre e sub tensão,
a seqüência de fase, de perda de fase, assimetria e tolerância relé de monitoração de
• Detectar quando todas as 3 fases estão presentes e a seqüência correta
• Detectar se todos os 3-fase-fase ou fase-neutro-tensões estão dentro dos limites definidos
• Detectar se a assimetria e a tolerância são no valor de
• Ajustáveis separadamente setpoints
• Ajustáveis separadamente funções de atraso (0,1 a 30 s)
• Saída: 2 x 8 relé SPDT NE
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022 (DPC01) ou módulo de plug-in (PPC01)
• 45 mm Euronorm habitação (DPC01) ou 36 mm módulo de plug-in (PPC01)
• LED de indicação para relés de alarme e fonte de alimentação
Produto DescriptionOrdering chave
DPC 01 D M48
3-fase ou 3 fases+neutro, com tensão de linha de relés de monitoração de forphase sequência, perda de fase, assimetria, a tolerância, sobre e sob a tensão (ajustável separadamente conjunto de pontos)
com built-in função de atraso.
Supplyranges from100 para
690VAC coveredbythree multivoltage relés.
Moradia Tipo De Função
Número do Item
Saída
Fonte De Alimentação
Seleção Do Tipo De
Fonte:Fonte: Fonte:
Montagem de Saída Frequency100 para 115 VAC 208 a 240 VCA 380 a 415 VCA
DIN-rail2 x SPDT 50 - 60 HzDPC 01 D M23
DIN-rail2 x SPDT 50 - 400 HzDPC 01 D M11 400HZDPC 01 D M23 400HZDPC 01 D M48 400HZ
Plug-in 2 x SPDT 50 - 60 HzPPC 01 D M23PPC 01 D M48
Fonte:Fonte: Fonte: Montagem de Saída Frequency440 480 VAC380 480 VCA 600 690 VCA
DIN-rail2 x SPDT 50 - 60 HzDPC 01 D M48DPC 01 D M69
DIN-rail2 x SPDT 50 - 400 HzDPC 01 D M49 400HZDPC 01 D M69 400HZ
InputSpecifications
Entrada
L1, L2, L3, N DPC01: Terminais L1, L2, L3, N PPC01: os Terminais 5, 6, 7, 11
Medida de sua própria fonte de
Nota: Ligar o neutro só se é intrinsecamente no centro de estrela
Faixas de medição
M1185 132 ∆V M23177 275 ∆V M48 DPC01 323 550 ∆V ca
DPC01 400HZ 323 475 ∆V PPC01 323 475 ∆V ca
M49 DPC01 375 550 ∆V M69 DPC01 510 para 793 ∆V ca
Faixas
Nível superior +2 +22%
da tensão nominal
Menor nível de -22 a -2%
da tensão nominal
A assimetria de 2% para 22%
da tensão nominal
Tolerance2 para 22%
da tensão nominal
Nota: A tensão de entrada não deve exceder a máxima tensão nominal ou cair abaixo da tensão nominal mínima
acima relatados.
Histerese
Conjunto de pontos a partir de 2% para 5% e 1% de pontos de ajuste de 5% para 22% 2%
As especificações estão sujeitas a alterações sem aviso prévio (06.04.10)1
