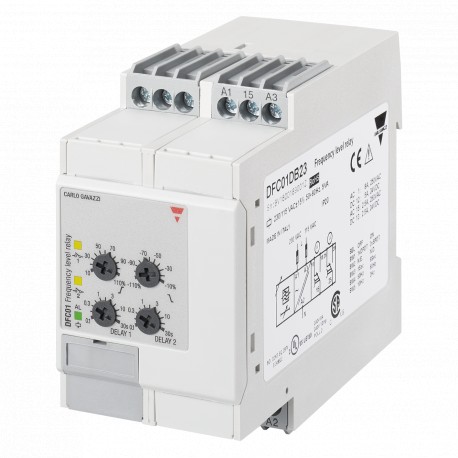

DFC01DB48 CARLO GAVAZZI parâmetros de saída selecionada SETPOINTS sinal de 2 relés 2 EXIBIDO freqüência ajus..

Relés de monitoramento Frequência de monitoramento TypeDFC01
• Acima e abaixo da freqüência de relé de monitoração de
• As medidas se a freqüência da fonte de alimentação está dentro dos limites de
• Medidas na própria fonte de alimentação
• Ajustáveis separadamente superior/nível inferior na escala relativa
• Ajustáveis separadamente funções de atraso (0,1 a 30 s)
• Saída: 2 x 8 relés SPDT
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022
• 45 mm habitação Euronorm
• LED de indicação para relés de alarme e fonte de alimentação
Descrição Do Produto
Chave de ordenação da DFC 01 D B23
DFC01 é uma freqüência precisa relé de monitoração. Ele monitora sua própria fonte de alimentação. Overfrequencyandunder - frequência podem ser monitorados separadamente com duas indepen - dentsetpoints,tempos de atraso
e saídas de relé.
Os LED indicam o estado do alarme e saída de relé.
Moradia Tipo De Função
Número do Item
Saída
Fonte De Alimentação
TypeSelection
MountingOutput de Alimentação: 24/48 VACSupply: 115/230 VAC
DIN-rail2 x SPDT DFC 01 D B48DFC 01 D B23
InputSpecifications
Entrada
Fonte de alimentação própria, A1, A2 ou A2, A3
Faixas de medição de nível Superior, de nível Inferior
Selecionável pelo DIP-switches
2 Hz+0,2 +2.2 Hz -2.2 para -0.2 Hz
50 Hz 50.2 para 52,2 Hz 47.8 a 49,8 Hz
60 Hz 60.2 para 62.2 Hz 57.8 para 59.8 Hz
10 Hz faixa de+1 para +11 Hz-11 -1 Hz
50 Hz 51 a 61 Hz39 a 49 Hz
60 Hz 61 a 71 Hz49 a 59 Hz
Faixas
De freqüência superior nível+10 +110%
do intervalo selecionado
Menor nível de frequência-110 -10%
do intervalo selecionado
Especificações De Saída
Output2 x relés SPDT N.E. tensão Nominal de isolamento de 250 VAC
Classificação de contato (AgSnO2)µ
Resistiva loadsAC 1 8 A @ 250 VCA VCC 12 5 A @ 24 VDC
Pequenas cargas indutivas CA 15 2.5 A @ 250 VCA VCC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106operations
Vida elétrica ≥ 105operations
(8 A, 250 V, cos ϕ = 1)
Freqüência de operação≤ 7200 operações/h
Força dieléctrica
Dielétrica tensão≥ 2 kVAC (rms) de resistência a impuso Nominal volts.4 kV (1.2/50 µs)
Histerese (frequência)
2 Hz~ 0.05 Hz
10 Hz~ 0.25 Hz
Especificações Da Fonte
Poder supplyOvervoltage gato. III tensão Nominal de operação(IEC 60664, IEC 60038) através de terminais:A1, A2 ou A3, A2
B48:24/48 VAC ± 15%
40 a 70 Hz, isolado
B23:115/230 VAC ± 15%
40 a 70 Hz, isolado
Potência de operação nominal 5 VA
As especificações estão sujeitas a alterações sem aviso prévio (26.05.10)1
