Relés De Monitoração De
3-a Seqüência de Fase e a Fase de Perda de

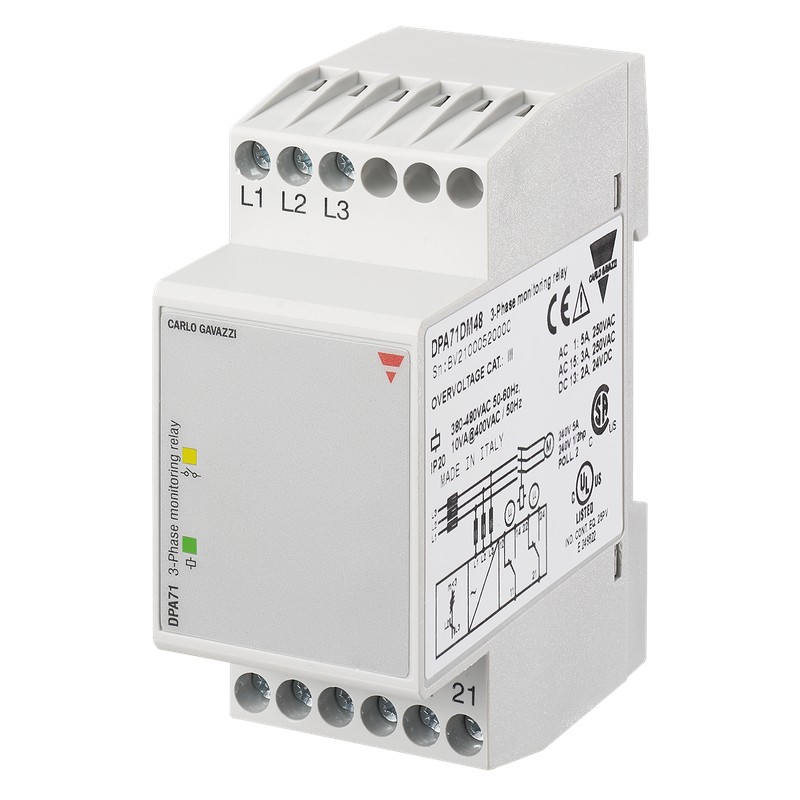

Tipo DPA71
• 3-fase de acompanhamento do relé de sequência de fase e a fase de perda de
• Detecta quando todas as fases estiverem presentes e ter a seqüência correta
• Medidas de sua própria fonte de alimentação
• Fonte de alimentação gama: 208 480 VCA (±15%), por 2 modelos
• Saída: 5 A DPDT relé normalmente energizado
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022
• 35.5 mm (DPA71) trilho DIN de habitação (DIN 43880)
• LED de indicação de relé e alimentação
Descrição Do Produto
Chave De Ordenação
DPA 71 D M48
3-Fase de retransmissão para a detecção de sequência de fase incorreta, totaland parcial de perda de fase. Intervalo de fornecimento de 208 480
VAC, coveredby2 modelos. Para montagem em trilho DIN.
Housing35.5mmwide, DPDT saída a relé,adequado para frente e de trás do painel de montagem.Thedevice detectsregenerated tensão de até 85% da tensão nominal (fase-fase).
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Seleção Do Tipo De
Montagem OutputSupply: 208 a 240 VAC Alimentação: 380 a 480 VCA
DIN-railDPDTDPA 71 D M23 DPA 71 D M48
InputSpecifications
Entrada
L1, L2, L3Terminals L1, L2, L3
Medidas de sua própria fonte de
Faixa de medição
208 a 240 VAC(DM23) 177 275 VAC
380 a 480 VCA(DM48) 323 550 VCA
NO nível > 85% da fase de fase de tensão
Especificações Da Fonte
Poder supplyOvervoltage gato. III tensão Nominal de operação (IEC 60664, IEC 60038) através de terminais: L1, L2, L3
DM23208 a 240 VAC ± 15%,
45 a 65 Hz
DM48380 480 VCA ± 15%,
45 a 65 Hz
Potência de operação nominal 10 VA @ 400 VCA, 50 Hz
6 VA @ 230 V ca, 50 Hz
Fornecido por L2 e L3
Especificações De Saída
OutputDPDT relé, N.E. tensão Nominal de isolamento de 250 VCA classificações de Contato (AgSnO2) µ
Resistiva loadsAC 1 5 A @ 250 VAC
Pequenas cargas indutivas CA 15 3 A @ 250 VCA VCC 13 3 A @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica≥ 105 operações
(em 5 A, 250 V, cos ϕ = 1)
Freqüência de operação ≤ 7200 operações/h
Força dieléctrica
Dielétrica tensão≥ 2 kVAC (rms) de resistência a impuso Nominal volts. 4 kV (1.2/50 µs)
As especificações estão sujeitas a alterações sem aviso prévio (30.03.10)1
