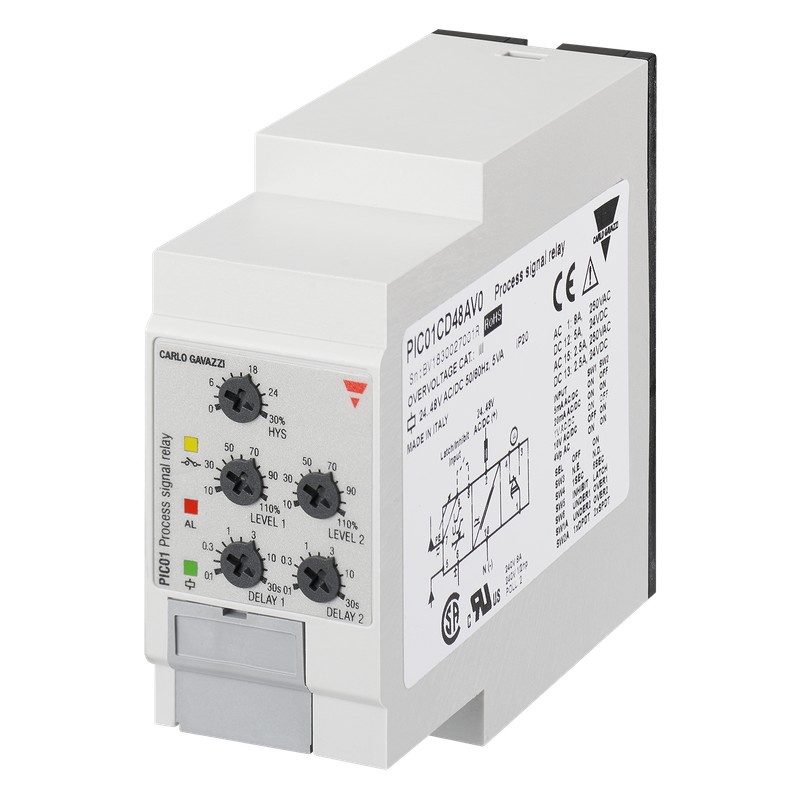

PIC01CD48AV0 CARLO GAVAZZI Os parâmetros selecionados sinal de saída 1 relés nominais 2 VARIÁVEL ajustável 1..

Relés De Monitoração De
1-Fase True RMS AC/DCOver e nas Atuais
Tipos de DIC01, PIC01
DIC01PIC01
• TRMS AC/DC sobre +,+,
sob+em corrente e tensão, relés de monitoração de
• DC processo de sinal de mais/menos relé de monitoração (DIC01)
• Seleção da faixa de medição por DIP-switches
• Ajustável de corrente e tensão em escala relativa
• Histerese ajustável em escala relativa
• Ajustáveis separadamente funções de atraso (0,1 a 30 s)
• Programável, com travamento de inibição ou no nível do conjunto de
• Saída: 1 ou 2 x 8 UM relé SPDT N. D. ou N.E. selecionável
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022 (DIC01) ou módulo de plug-in (PIC01)
• 45 mm Euronorm habitação (DIC01)
ou 36 mm módulo de plug-in (PIC01)
• LED de indicação de relé(s), alarme e fonte de alimentação
• Galvanicamente separada da fonte de alimentação
Descrição Do Produto Chave De Ordenação
DEZ 01 D B23 AV0
DIC01 andPIC01arepre - cício TRMS AC/DC+baixo, cima+cima ou por baixo+em corrente e tensão(selecionável byDIP - switch) relés de monitoração. DIC01 pode executar também DC mais/menos de medição por curto circuitingpins Z3 e Y1. Os dispositivos podem ser conectados para o MI ou o MP e A82 ou E83 transformadores de corrente.
Bothrelays ter twoindi - vidualsetlevelswiththeir
tempo de atraso. Só para DIC01 cada nível definido pode trabalhar com um único relé SPDT.
Owingtothebuilt-inlatch função, a posição do relé de saída pode ser mantido.Inhibitfunction pode ser utilizado para evitar a operação do relé quando notdesired (manutenção, transições). Os LED indicam o estado do alarme e os relés de saída.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Gama
Seleção Do Tipo De
MountingOutputSupply: de 24 a 48 VAC/DC de Alimentação: 115/230 VAC
DIN-rail2xSPDT DEZ 01 D D48 AV0DIC 01 D B23 AV0
Plug-in SPDT PIC 01 C D48 AV0PIC 01 C B23 AV0
InputSpecifications
Entrada
Nível atual DIC01: Terminais Y1, Y2
PIC01: Terminais 6, 7
Nível de tensão DIC01: Terminais Y1, Y3
PIC01: os Terminais 5, 7
DC níveis (DIC01 apenas)terminais de Conexão de Z3, Y1
Tensão de medição de intervalos de
DirectInternal resis. Max. volt.
Selecionável pelo DIP-switch
0,1 a 1 V AC/DC> 10 kΩ7 V
De 1 a 10 V AC/DC > 10 kΩ20 V
0,4 a 4 Vp CA > 10 kΩ100 V
Corrente de medição de intervalos de
De -1 a 1 VDC
} (DIC01 > 10 kΩ7 V
DirectInternal resis. Max. curr.
Selecionável pelo DIP-switch
0,5 a 5 mA CA/CC 50 Ω 35 mA
2 a 20 mA CA/DC50 Ω 55 mA
-10 a 10 VCC) 10 kΩ20 V
Max. tensão de 1 s, 100 V
Nota 1:
-5 a 5 mA DC
} (DIC01 50 Ω 35 mA
A tensão de entrada não é possível
-20 a 20 mA DC só) 50 Ω 55 mA Máx. corrente por 1 s 100 mA
levantar mais de 300 VAC/DC com
respeito ao chão (PIC01 apenas)
As especificações estão sujeitas a alterações sem aviso prévio (26.05.10)1
