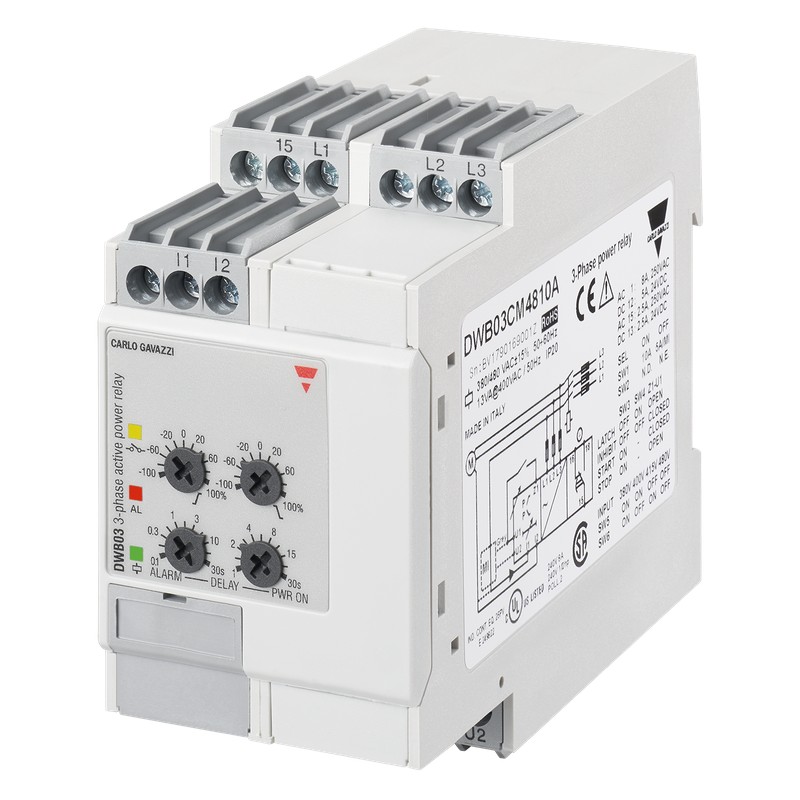

DWB03CM4810A CARLO GAVAZZI SETPOINT 2 ajustáveis ​​APRESENTADOS de controle de potência variável e fator de ..

Relés De Monitoração De
3-Fase de potência Ativa direção
Tipos de DWB03, PWB03
DWB03PWB03
• TRMS active os relés de potência para a fase três aplicações com balanceamento de
• Medição se a potência ativa é dentro de limites estabelecidos
• Medir a sua própria fonte de alimentação
• Faixas de medição: 5A, 10A, MI transformadores de corrente
• Potência EM atraso de 1 a 30 s botão selecionável
• Ajustáveis separadamente superior/nível inferior na escala relativa
• Programável, com travamento de inibição ou no nível do conjunto de
• Automática e manual de início e de parada do sistema
• Saída: 8 A relé SPDT N. D. ou N.E. selecionável
• Para montagem em trilho DIN, em conformidade com a norma DIN/EN
50 022 (DWB03) ou módulo de plug-in (PWB03)
• 45 mm Euronorm habitação (DWB03) ou 36 mm módulo de plug-in (PWB03)
• LED de indicação de relé, alarme e fonte de alimentação
Descrição Do Produto
Chave de ordenação
A MSF 03 C M48 10A
DWB03 e PWB03 são precisos TRMS potência ativa relés de monitoração para 3 - fase equilibrada sistemas. Eles podem ser usados para monitorar a carga real de motores assíncronos e outros simétrica de cargas, bem como para ver se a energia flui na direção correta.
Start/stop de entrada allowsto
usar um comutador manual para iniciar e stopthe sistema, sem a necessidade de um dispositivo auxiliar.
A vantagem de usar a trava de função é a de que o estado de alarme pode ser mantido mesmo após o fim da condição de alarme.
Os LED indicam o estado do alarme e saída de relé.
Moradia Tipo De Função
Número do Item
Saída
Fonte De Alimentação
Gama
Seleção Do Tipo De
MountingOutputSupply: Fonte:Fonte: Fonte:
208 a 240 VAC380 para 415 VCA 380 a 480 VAC600 690 VCA
Trilho DIN SPDT MSF 03 C M23 10A MSF 03 C M48 10A DWB03 C M69 10A
Plug-in SPDT PWB 03 C M23 10A PWB 03 C M48 10A
InputSpecifications
Entrada
Tensão (fonte de alimentação):
3 - fase de DWB03: L1, L2, L3
PWB03: 5, 6, 7
M23: 208 a 240 VAC ± 15% DWB03CM48: 380 a 480 VCA ± 15% PWB03CM48: 380 a 415 VCA ± 15% DWB03CM69: 600 690 VCA ± 15%
1 - fase DWB03CM23: L1, L2
PWB03CM23: 5, 6
208 a 240 VAC ± 15% da Corrente:DWB03: 5A, 10A: I1, I2
MI...:U1, U2,
PWB03: 5A, 10A: 11, 10
MI...: 9, 8
Faixas de medição de nível Superior, de nível Inferior
Potência ativa -100 a 100 %-100 a 100 %
AACrmsMax. curr. (30s)
Entrada direta:0,5 a 5A30A
1 10A 50A
TC padrão (exemplos)
TADK2 50/5 A5 50 A60 UM CTD1 150/5 A15 150 A180 UM CTD4 400 A/5 A40 400 A480 UM TAD12 1000/5 De 100 a 1000 A1200 UM TACO200 6000/5 A600 6000 A7200 Um
MI CT intervalos de
MI 100 10 100 A250 AAC MI 500 50 500 A750 AAC
Nota:
A tensão de entrada não pode aumentar mais de 300 VCA relação à terra (PWB03 apenas)
A entrada de contato
DWB03 Terminais Z1, U2
PWB03 Terminais 2, 9
Desativado > 10 kΩ Habilitado< 500 Ω largura de Pulso > 500 ms
Histerese~ 2% do valor - fixo
As especificações estão sujeitas a alterações sem aviso prévio (07.06.10)1
