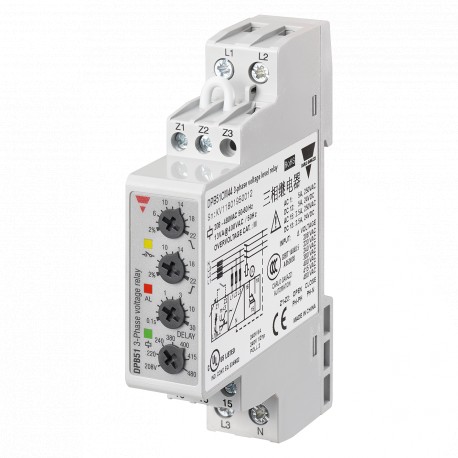

DPB51CM44 CARLO GAVAZZI parâmetros selecionados sinal de saída 1 relé SETPOINT 2 EXIBIDO variável de control..

Relés De Monitoração De
True RMS 3 fases 3 fases+N, Multi-função
Tipo DPB51
• TRMS 3-fase de sobre e sub tensão,
a sequência de fase e de perda de fase relé de monitoração de
• Detecta quando todas as 3 fases estão presentes e a correta seqüência de fase
• Detecta se todos os 3-fase-fase ou fase-neutro volt - as idades estão dentro dos limites definidos
• Limites superior e inferior ajustáveis separadamente
• Medidas de sua própria fonte de alimentação
• Tensão ajustável em escala relativa
• Ajustável função de atraso (0,1 a 30 s)
• Saída: 5 UM relé SPDT N.E.
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022
• 17.5 mm DIN-rail de habitação
• LED de indicação de relé, alarme e fonte de alimentação
Descrição Do Produto Chave De Ordenação
DBP 51 C M44
3-fase ou 3 fases+neutro, com tensão de linha de relés de monitoração de forphase sequência, perda de fase, sobre e sob a tensão (ajustável separadamente conjunto de pontos) com built-intime função de atraso.
Supplyranges from208 para
480 VCA coberto por uma multivoltage relé.
17.5 mm de largura e habitação adequados, tanto para frente e de trás do painel de montagem.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Seleção Do Tipo De
MountingOutput de Alimentação: 208 480 VCA
DIN-railSPDT DBP 51 C M44
InputSpecifications
Especificações De Saída
Entrada
L1, L2, L3, N Terminais L1, L2, L3, N Medidas de sua própria fonte de
Nota: Ligar o neutro só se é intrinsecamente no centro de estrela
Faixas de medição
208 480 Δ VAC 177 550 Δ VAC
Faixas
Nível superior +2 +22%
da tensão nominal
Menor nível de -22 a -2%
da tensão nominal
Nota: A tensão de entrada
não deve exceder a máxima tensão nominal ou cair abaixo de
o mínimo de tensão nominal acima relatados.
Histerese
Conjunto de pontos a partir de 2 para 4% 1% os pontos de ajuste de 4% para 22% 2%
OutputSPDT relé
Tensão nominal de isolamento de 250 VAC
Classificação de contato (AgSnO2) µ
Resistiva loadsAC 1 5 A @ 250 VCA VCC 12 5 A @ 24 VDC
Pequenas cargas indutivas CA 15 2.5 A @ 250 VCA VCC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica≥ 105 operações
(em 5 A, 250 V, cos ϕ = 1)
Freqüência de operação ≤ 7200 operações/h
Força dieléctrica
Dielétrico voltage2 kVAC (rms) de resistência a impuso Nominal volts. 4 kV (1.2/50 µs)
As especificações estão sujeitas a alterações sem aviso prévio (03.09.14)1
