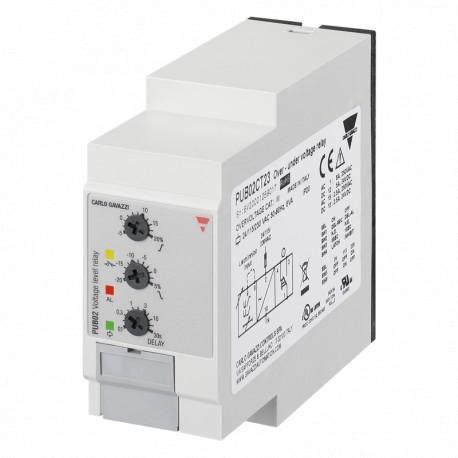

PUB02CT23 CARLO GAVAZZI parâmetros selecionados sinal de saída 1 relé SETPOINT 2 variável indicada tensão de..

Relés De Monitoração De
1-Fase AC True RMS Sobre/Sob Tensão
Tipos de DUB02, PUB02
DUB02 PUB02
• TRMS CA sobre/sob tensão, relés de monitoração de
• Medição se a fonte de alimentação está dentro dos limites de
• Medida na própria fonte de alimentação
• Faixas de medição: 24, 115, 230 VAC
• Potência de atraso de 1 ou 6 s selecionável pelo DIP-switch
• Ajustáveis separadamente superior/nível inferior na escala relativa
• Atraso ajustável em caso de alarme ou em recuperação (0,1 a 30 s)
• Programável, com travamento de inibição ou no nível do conjunto de
• Saída: 8 A relé SPDT N. D. ou N.E. selecionável
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022 (DUB02) ou módulo de plug-in (PUB02)
• 22,5 mm Euronorm habitação (DUB02)
ou 36 mm módulo de plug-in (PUB02)
• LED de indicação de relé, alarme e fonte de alimentação
Produto DescriptionOrdering Chave
DUB 02 C T23
DUB02 e PUB02 são precisos TRMS CA windowvolt - idade relés de monitoração.
Os relés de monitorar a sua própria fonte de alimentação, que é seleccione - capaz, por DIP-switch (24, 115 ou
230 VAC).
A vantagem de usar a trava de função isthat o relé pode ser mantido energizado
mesmo após o fim da condição de alarme. Inibir a função pode ser utilizada para evitar a operação do relé quando não desejado (manutenção, transições).
Os LED indicam o estado do alarme e saída de relé.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Seleção Do Tipo De
MountingOutput de Alimentação: 24, 115, 230 VAC
DIN-railSPDT DUB 02 C T23
Plug-in SPDT PUB 02 C T23
InputSpecifications
Entrada
Próprio poder supplyDUB02: A1, A2 (24, 115, 230 VCA) PUB02: 2, 10 (24, 115, 230 VAC)
Faixas de medição de nível Superior, de nível Inferior
Selecionável pelo DIP-switch-5% a +20% -20% a +5%
24 VAC22.8 a 28.8 V19.2 para 25,2 V
115 VAC109 138 V92 para 121 V
230 VAC218 275 V184 a 242 V
A entrada de contato
DUB02Terminals Z1, Z2,
PUB02Terminals 8, 9
Desativado > 10 kΩ Habilitado< 500 Ω largura de Pulso > 500 ms
Histerese~ 2% do valor - fixo
Especificações De Saída
OutputSPDT relé
Tensão nominal de isolamento de 250 VAC
Classificação de contato (AgSnO2) µ
Resistiva loadsAC 1 8 A @ 250 VCA VCC 12 5 A @ 24 VDC
Pequenas cargas indutivas CA 15 2.5 A @ 250 VCA VCC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica≥ 105 operações
(8 A, 250 V, cos ϕ = 1)
Freqüência de operação ≤ 7200 operações/h
Força dieléctrica
Dielétrico voltage2 kVAC (rms) de resistência a impuso Nominal volts. 4 kV (1.2/50 µs)
As especificações estão sujeitas a alterações sem aviso prévio (27.01.04)1
