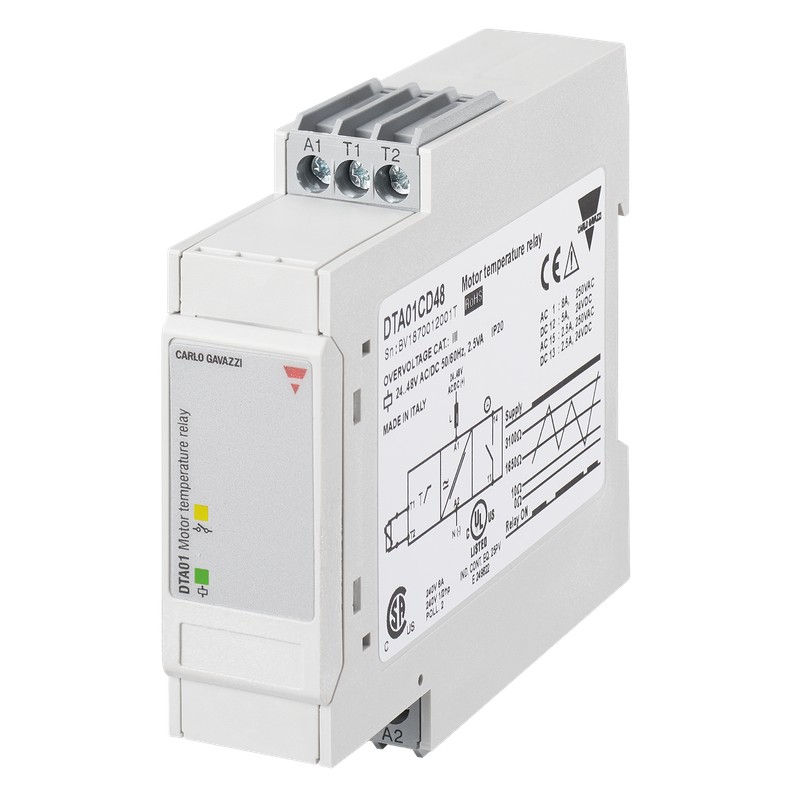

DTA01CD48 CARLO GAVAZZI DIMENSÕES fornecimento de dados de 22,5 mm 24 ÷ 48 VAC / DC temperatura excessiva su..

Relés De Monitoração De
Temperatura do Motor
Tipos de DTA01, PTA01, DTA02, PTA02
• Temperatura do Motor, relé de monitoração de
• Faixas de medição: PTC de acordo com a EN 44081
• Local e remoto de alarme de reset (DTA02, PTA02)
• Saída: 8 SPDT (PTA01/DTA01/DTA02) ou SPST (DTA01) relé, normalmente energizado
• Para montagem em trilho DIN, em conformidade com a norma DIN/EN
50 022 (DTA01, DTA02) ou módulo de plug-in (PTA01, PTA02)
• 22,5 mm Euronorm habitação (DTA01, DTA02) ou
36 mm módulo de plug-in (PTA01, PTA02)
• LED de indicação de relé e alimentação (DTA02, PTA02)
• Galvanicamente separada da fonte de alimentação
DTA01, DTA02PTA01, PTA02
Descrição Do Produto Chave De Ordenação
DTA 01 C 230
DTA01, DTA02, PTA01 e PTA02 são precisethermis - tor relés de monitoração.
Eles podem ser usados para monitorar a temperatura das bobinas de um motor com built-in da PTC.O alarme estatuto do therelaycanberesetby
seja um contato externo ou interno botão (DTA02, PTA02).
O testbuttonallowsthe simulação da condição de falha (DTA02, PTA02).
O redLED indicatesthe estado de alarme.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Seleção Do Tipo De
Montagem OutputSupply: de 24 a 48 VCA/CC: 115 VACSupply: 230 VAC
Trilho DIN SPSTDTA 01 CD 48 DTA 01 C 115 DTA 01 C 230
Plug-inSPDTPTA 01 CD 48 PTA 01 C 115PTA 01 C 230
Trilho DIN SPDTDTA 02 CD 48 DTA 02 C 115 DTA 02 C 230
Plug-inSPDTPTA 02 CD 48 PTA 02 C 115PTA 02 C 230
InputSpecifications
Especificações De Saída
De entrada (PTC)DTA01, DTA02: Terminais T1, T2
PTA01, PTA02: os Terminais 5, 6
Faixas de medição
Max frio resistência do PTC 1500 Ω
Setpoint de alarme 3100 Ω ± 10% Retorno setpoint 1650 Ω ± 10% de Curto-circuito detection0 10 Ω
Medição de tensão ≤ 2,5 V (acc. IEC 60034-11)
A entrada de contato
DTA02 Terminais Z1, Z2,
PTA02 Terminais 8, 9
Desativado > 10 kΩ Habilitado< 500 Ω Alarm reset > 500 ms
OutputSPST ou relé SPDT
Tensão nominal de isolamento de 250 VAC
Classificação de contato (AgSnO2) µ
Resistiva loadsAC 1 8 A @ 250 VCA VCC 12 5 A @ 24 VDC
Pequenas cargas indutivas CA 15 2.5 A @ 250 VCA VCC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica≥ 105 operações
(8 A, 250 V, cos ϕ = 1)
Freqüência de operação ≤ 7200 operações/h
Força dieléctrica
Dielétrica tensão≥ 2 kVAC (rms) de resistência a impuso Nominal volts. 4 kV (1.2/50 µs)
As especificações estão sujeitas a alterações sem aviso prévio (04.06.10)1
