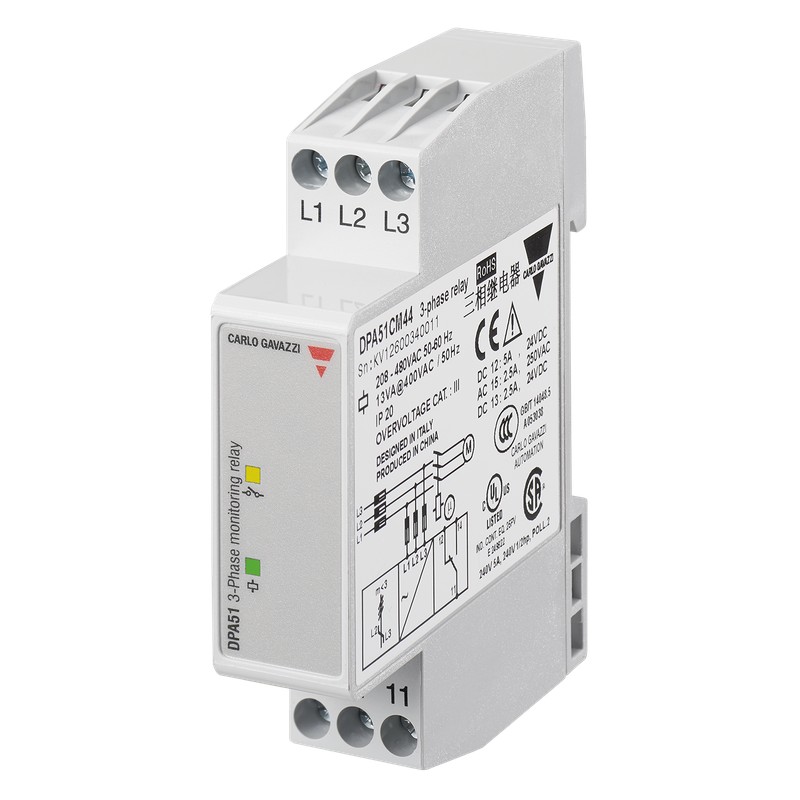

DPA51CM44 CARLO GAVAZZI DADOS DIMENSÕES 17,5 milímetros 208 ÷ 480 VDC poder de monitoramento sequência funçã..

Relés De Monitoração De
3-a Seqüência de Fase e a Fase de Perda de
Tipo DPA51
• 3-fase de acompanhamento do relé de sequência de fase e a fase de perda de
• Detecta quando todas as fases estiverem presentes e ter a seqüência correta
• Medidas de sua própria fonte de alimentação
• Fonte de alimentação gama: 208 480 VCA (±15%)
• Saída: 5 UM relé SPDT normalmente energizado
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022
• 17.5 mm DIN-rail de habitação (DIN 43880)
• LED de indicação de relé e alimentação
Descrição Do Produto
Chave De Ordenação
DPA 51 C M44
3-Fase de retransmissão para a detecção de sequência de fase incorreta, totaland parcial de perda de fase. Intervalo de fornecimento de 208 480
VAC. Para mountingon em trilho DIN.
Housing17.5 mmwide, relé SPDT saída,adequado para frente e de trás do painel de montagem.Thedevice detectsregenerated tensão de até 85% da tensão nominal (fase-fase).
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Seleção Do Tipo De
Montagem OutputSupply: 208 480 VCA
DIN-railSPDTDPA 51 C M44
InputSpecifications
Entrada
L1, L2, L3Terminals L1, L2, L3
Medidas de sua própria fonte de
Faixa de medição
208 480 VCA 177 550 VCA
NO nível > 85% da fase de fase de tensão
Especificações Da Fonte
Especificações De Saída
OutputSPDT relé, N.E. tensão Nominal de isolamento de 250 VCA classificações de Contato (AgSnO2) µ
Resistiva loadsAC 1 5 A @ 250 VAC
DC 12 5 A @ 24 VDC Pequenas cargas indutivas CA 15 2.5 A @ 250 VAC
DC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica≥ 105 operações
(em 5 A, 250 V, cos ϕ = 1)
Freqüência de operação ≤ 7200 operações/h
Força dieléctrica
Dielétrica tensão≥ 2 kVAC (rms)
Poder supplyOvervoltage gato. III tensão Nominal de operação (IEC 60664, IEC 60038) através de terminais: L1, L2, L3
Nominal de impulso atmosférico tensão. 4 kV (1.2/50 µs)
208 480 VCA ± 15%,
45 a 65 Hz
Potência de operação nominal 13 VA @ 400 VCA, 50 Hz
Fornecido por L2 e L3
As especificações estão sujeitas a alterações sem aviso prévio (20.06.14)1
