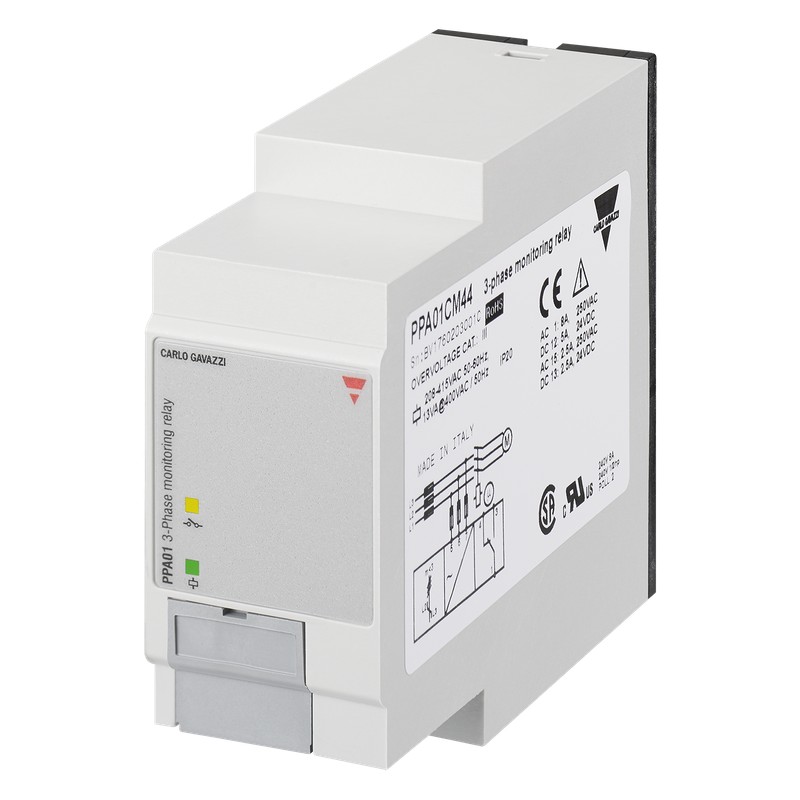

PPA01DM48 CARLO GAVAZZI parâmetros selecionados sinal de saída 1 relé SETPOINT 1 VARIÁVEL fixo EXIBIDO contr..

Relés De Monitoração De
3-a Seqüência de Fase e a Fase de Perda de
Tipos de DPA01, PPA01
• 3-fase de relés de monitorização para a fase de seqüência e de perda de fase
• Detectar quando todas as 3 fases estão presentes e a seqüência correta
• Medir a sua própria fonte de alimentação
• Fonte de alimentação gama: 208 690 VAC (+10 -15%)
• Saída: 8 A relé SPDT ou 8 A DPDT normalmente energizado
• Para montagem em trilho DIN, em conformidade com a norma DIN/EN
50 022 (DPA01) ou módulo de plug-in (PPA01)
• 22,5 mm Euronorm habitação (DPA01) ou 36 mm módulo de plug-in (PPA01)
• LED de indicação de relé e alimentação
DPA01 PPA01
Descrição Do Produto Chave De Ordenação
DPA 01 C M44
3-fase de retransmissão para a detecção de sequência de fase incorreta, totaland parcial de perda de fase. Intervalo de fornecimento de 208 690
VAC coveredbytwomulti - tensão de relés.
Seleção Do Tipo De
Para montagem em trilho DIN ou plug-inmodule.O dispositivo detectsregenerated tensões de até 85% da tensão nominal (fase-fase).
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Montagem de Saída 208 480 VCA 208 a 240 VAC380 480 VAC380 600 VAC600 690 VCA
Trilho DIN SPDT DPA 01 C M44 DPA 01 C M60DPA 01 C M69
Trilho DIN DPDT DPA 01 D M23DPA 01 D M48
Montagem de Saída 208 para 415 VCA 208 a 240 VAC380 para 415 VCA
Plug-inSPDT PPA 01 C M44
Plug-inDPDT PPA 01 D M23PPA 01 D M48
InputSpecifications
Especificações De Saída
Entrada
L1, L2, L3DPA01: Terminais L1, L2, L3
PPA01: os Terminais 5, 6, 7
Medida de sua própria fonte de
Faixas de medição
208 480 VCA (DPA01CM44) 177 550 VCA
380 a 600 VAC (DPA01CM60) 323 690 VCA
600 690 VAC (DPA01CM69) 510 760 VAC
208 para 415 VCA (PPA01CM44)177 475 VAC
208 a 240 VAC (DPA01DM23) 177 275 VAC
380 a 480 VCA (DPA01DM48) 323 550 VCA
208 a 240 VAC (PPA01DM23)177 275 VAC
380 a 415 VCA (PPA01DM48)323 475 VAC
NO nível > 85% da corrente de fase de fase de tensão
OutputSPDT ou relé de DPDT, N.E.
Tensão nominal de isolamento de 250 VAC
Classificação de contato (AgSnO2) µ DPA01C, PPA01C (SPDT):
Resistiva loadsAC 1 8 A @ 250 VCA VCC 12 5 A @ 24 VDC
Pequenas cargas indutivas CA 15 2.5 A @ 250 VCA VCC 13 2.5 @ 24 VDC
DPA01D, PPA01D (DPDT):
Resistiva loadsAC 1 8 A @ 250 VCA Pequenas cargas indutivas CA 15 3 A @ 250 VAC
DC 13 2 A @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica≥ 105 operações
(8 A, 250 V, cos ϕ = 1)
Freqüência de operação ≤ 7200 operações/h
Força dieléctrica
Dielétrica tensão≥ 2 kVAC (rms) de resistência a impuso Nominal volts. 4 kV (1.2/50 µs)
As especificações estão sujeitas a alterações sem aviso prévio (24.03.10)1
