PUB03CW24 CARLO GAVAZZI DIMENSÕES 36 milímetros de fornecimento de dados 12 ÷ 240 V AC / DC SUPERVISÃO FUNÇÃ..

Relés De Monitoração De
1-Fase True RMS AC/DCOver ou Sob Tensão

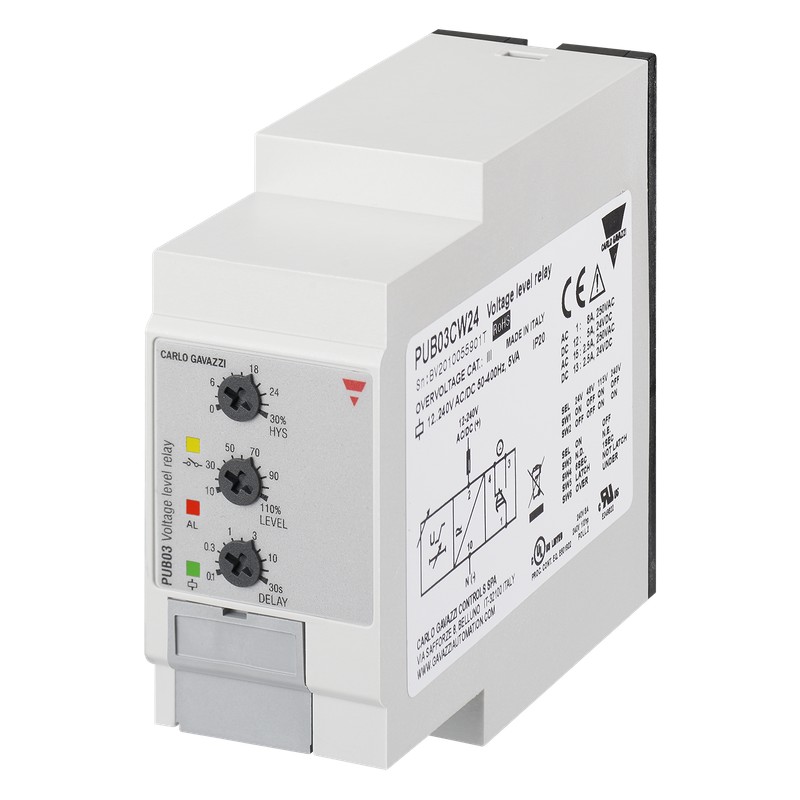

Tipos de DUB03, PUB03
DUB03 PUB03
• TRMS AC/DC sobre ou sob tensão, relés de monitoração de
• Seleção da faixa de medição por DIP-switches
• Tensão ajustável em escala relativa
• Histerese ajustável em escala relativa
• Ajustável função de atraso (0,1 a 30 s)
• Programável, com travamento de inibição ou no nível do conjunto de
• Saída: 8 A relé SPDT N. D. ou N.E. selecionável
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022 (DUB03) ou módulo de plug-in (PUB03)
• 22,5 mm Euronorm habitação (DUB03)
ou 36 mm módulo de plug-in (PUB03)
• LED de indicação de relé, alarme e fonte de alimentação
Produto DescriptionOrdering Chave
DUB 03 C W24
DUB03 e PUB03 são pré - ciseTRMS AC/DCoveror sob tensão (selecionável pelo DIP-switch) relés de monitoração.
Devido ao built-in função de trava, a posição de saída do relé pode ser
mantida.Inhibitfunction pode ser utilizado para evitar a operação do relé quando notdesired (manutenção, transições). Os LED indicam o estado do alarme e saída de relé.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Seleção Do Tipo De
MountingOutputFrequencySupply: 12 a 240V AC/DC
DIN-railSPDT 50 - 400 Hz DUB 03 C W24
Plug-in SPDT 50 - 400 Hz PUB 03 C W24
InputSpecifications
De entrada (nível de tensão)
DUB03Terminals A1, A2
PUB03Terminals 2, 10
Medida de sua própria fonte de alimentação
Faixas de medição
DirectLevel
Selecionável pelo DIP-switch
24 VCA/DC10 26 V 50 a 110%
48 VCA/DC10 53 V 20 a 110%
115 VAC/DC12 127 V 10 a 110%
240 VCA/CC 24 a 264 V 10 a 110%
A tensão de entrada não pode aumentar mais de 300 VAC/DC com relação ao terra (PUB03 apenas)
Especificações De Saída
OutputSPDT relé
Tensão nominal de isolamento de 250 VAC
Classificação de contato (AgSnO2) µ
Resistiva loadsAC 1 8 A @ 250 VCA VCC 12 5 A @ 24 VDC
Pequenas cargas indutivas CA 15 2.5 A @ 250 VCA VCC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica≥ 105 operações
(8 A, 250 V, cos ϕ = 1)
Freqüência de operação ≤ 7200 operações/h
Força dieléctrica
Dielétrica tensão≥ 2 kVAC (rms) de resistência a impuso Nominal volts. 4 kV (1.2/50 µs)
Especificações Da Fonte
Poder supplyOvervoltage gato. III tensão Nominal de operação(IEC 60664, IEC 60038) através de terminais:
A1 e A2 (DUB03) or12 a 240 V AC/DC
2 e 10 (PUB03) +10% -15% 45 440 Hz
Dielétrico voltageNone
Potência de operação nominal 4 VA (AC)
1.5 W (DC)
As especificações estão sujeitas a alterações sem aviso prévio (09.06.10)1
