Relés De Monitoração De
1-Fase AC/DCOver de Tensão, Sobre a Corrente CA
Tipos de DUA01, PUA01

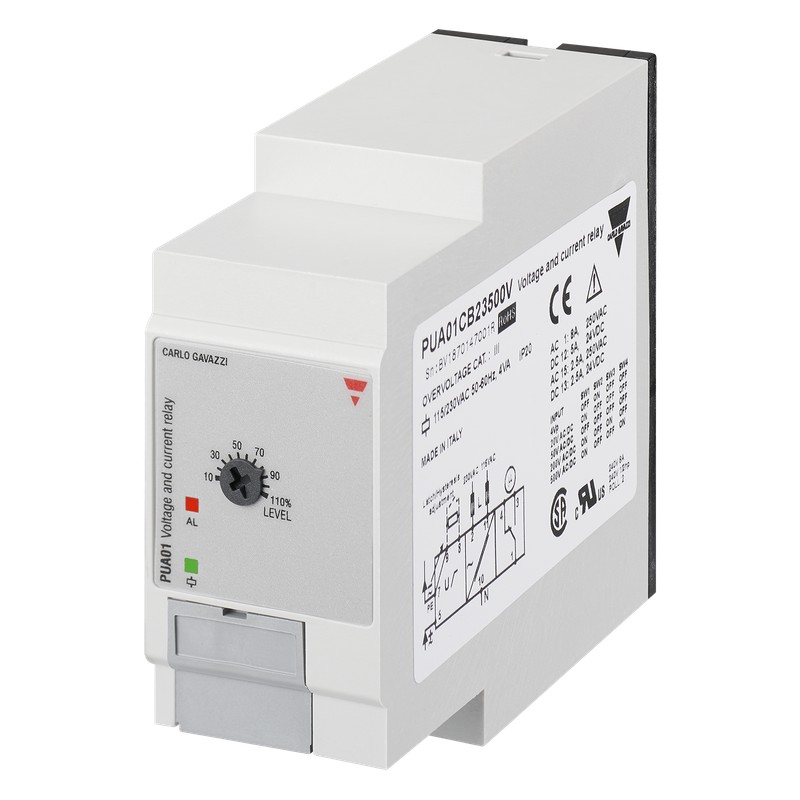

DUA01 PUA01
• O AC/DC de sobretensão relé de monitoração de
• Seleção da faixa de medição por DIP-switches
• Faixas de medição: 2 a 20 VAC/DC, de 5 a 50 VCA/CC,
De 20 a 200 VCA/CC, de 50 a 500 VCA/CC, de 0,4 para 4 Vp CA
• Ajustável limite de tensão em escala relativa
• Histerese ajustável
• Programação de travamento no nível do conjunto de
• Saída: 8 A relé SPDT normalmente desenergizado
• Para montagem em trilho DIN, em conformidade com a norma DIN/EN
50 022 (DUA01) ou módulo de plug-in (PUA01)
• 22,5 mm Euronorm habitação (DUA01) ou
36 mm módulo de plug-in (PUA01)
• LED de indicação de relé e alimentação
• Galvanicamente separada da fonte de alimentação
Descrição Do Produto Chave De Ordenação
DUA 01 C B23 500V
DUA01 e PUA01 são precisos AC/DC sobre a tensão monitoringrelays. Eles também podem ser usados como 1-fase ou
3-a fase mais currentmoni - nitorização relés quando ligar - edwithMIorMPcurrent
transformadores.
Devido ao built-in função de trava, a posição do relé de saída pode ser mantido.
O redLED indicatesthe estado de alarme.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Gama
Seleção Do Tipo De
MountingOutput de Alimentação: de 24 a 48 VAC/DC de Alimentação: 115/230 VAC
DIN-railSPDT DUA 01 C D48 500V DUA 01 C B23 500V
Plug-in SPDT PUA 01 C D48 500V PUA 01 C B23 500V
InputSpecifications
Especificações De Saída
De entrada (nível de tensão)
DUA01Terminals Y1, Y2
PUA01 Terminais 5, 7
Faixas de medição
DirectInt.resistir.Max. volt.
Selecionável pelo DIP-switches
2 a 20 VAC/DC > 500 V kΩ600
De 5 a 50 VAC/DC > 500 V kΩ600
De 20 a 200 VAC/DC > 500 V kΩ600
OutputSPDT relé
Tensão nominal de isolamento de 250 VAC
Classificação de contato (AgSnO2) µ
Resistiva loadsAC 1 8 A @ 250 VCA VCC 12 5 A @ 24 VDC
Pequenas cargas indutivas CA 15 2.5 A @ 250 VCA VCC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
5
50 a 500 VCA/CC > 500 V kΩ600
Vida elétrica≥ 10
operações
0,4 a 4 Vp CA> 500 kΩ600 V Max. tensão de 1 V s1000
MI e MP CT rangesAAC rmsMax. curr.
1-ph.: 3-ph.:
MI 5 MP 30050.5 para 5 A 20 AAC MI 20 MP 30202 20 A50 AAC MI 100 MP 310010 100 A250 AAC MI 500 MP 350050 500 A750 AAC
Nota:
A tensão de entrada não pode aumentar mais de 300 VAC/DC com relação ao terra (PUA01 apenas)
A entrada de contato
DUA01Terminals Z1, Y1
PUA01Terminals 8, 9
Desativado > 10 kΩ Habilitado< 500 Ω Trava desactivar> 500 ms
(8 A, 250 V, cos ϕ = 1)
Freqüência de operação ≤ 7200 operações/h
Força dieléctrica
Dielétrica tensão≥ 2 kVAC (rms) de resistência a impuso Nominal volts. 4 kV (1.2/50 µs)
As especificações estão sujeitas a alterações sem aviso prévio (22.01.13)1
