Relés De Monitoração De
3-Fase De LoadGuard
Tipos de DWA01, PWA01
DWA01PWA01
• Cos ϕ relés de monitoração de
• Medição de se fator de potência está dentro de limites estabelecidos
• Medir a sua própria fonte de alimentação (tensão) e correntes equilibradas de sistemas
• Faixas de medição de corrente: 5A e MI transformadores de corrente intervalo de
• Potência de atraso de 1, 2 ou 6 s selecionável
• Botão ajustável nível na escala absoluta
• Saída: 8 A relé SPDT Normalmente Energizado
• Para montagem em trilho DIN, em conformidade com a norma DIN/EN
50 022 (DWA01) ou módulo de plug-in (PWA01)
• 22,5 mm Euronorm habitação (DWA01) ou 36 mm módulo de plug-in (PWA01)
• LED de indicação de alimentação de energia e de saída NO
Descrição do produto chave de Ordenação
DWA01 C M48 5A

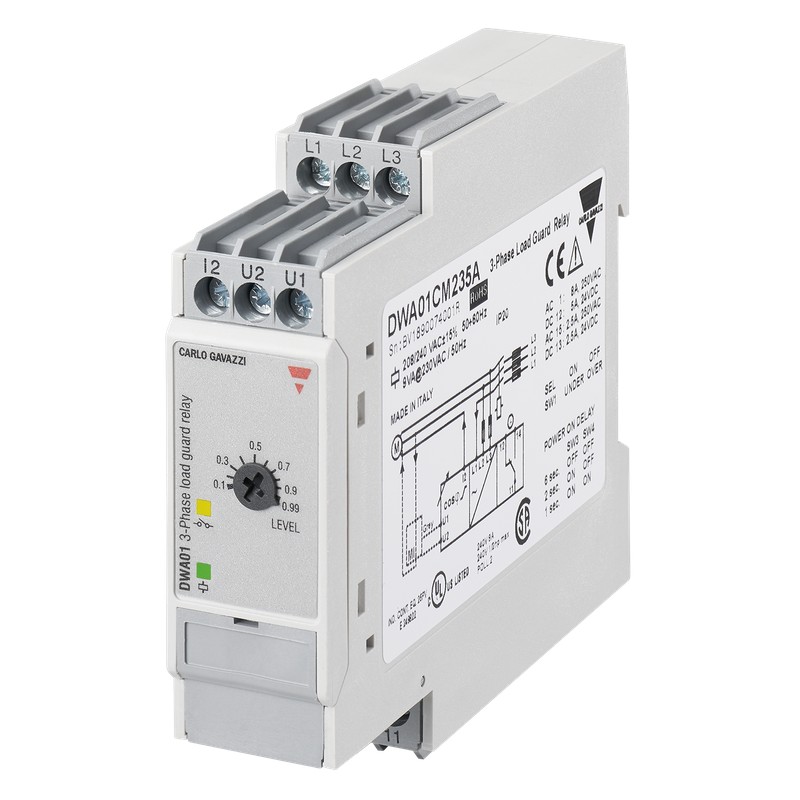

DWA01 e PWA01 são precisos sobre ou sob cos ϕ relés de monitoração.
Os relés de monitorar a sua própria powersupplyvoltageand atual de um equilíbrio 3 - fase do sistema.
Forcurrentmeasure ligação directa, 5A transformadores de corrente padrão e MI CT pode ser usado.
Os LED indicam o estado do alarme e saída de relé.
Moradia Tipo De Função
Número do Item
Saída
Fonte De Alimentação
Gama
Seleção Do Tipo De
MountingOutputSupply: 208 a 240 VAC Alimentação: 380 a 415 VAC Alimentação: 380 a 480 VCA
DIN-railSPDTDWA 01 C M23 5A DWA 01 C M48 5A
Plug-in SPDTPWA 01 C M23 5APWA 01 C M48 5A
InputSpecifications
Entrada
Tensão (fonte de alimentação):
Faixas de medição
Nível
3 - phaseDWA01: L1, L2, L3
PWA01: 5, 6, 7
M23: 208 a 240 VAC ± 15% DWA01CM48: 380 a 480 VCA ± 15% PWA01CM48: 380 a 415 VCA ± 15%
1 - phaseDWA01CM235A: L1, L3
PWA01CM235A: 5, 7
208 a 240 VAC ± 15% da Corrente DWA01: 5A: L1, I2
MI CT: U1, U3
PWA01: 5A: 9, 10
MI CT: 8, 11
Fator de potência (cos ϕ) de 0,1 a 0,99
AACrmsMax. curr.
Entrada direta de 0,5 a 5 a 30 anos 30
TC padrão (exemplos)
TADK 2 50 A/5 5 50 A60 UM CTD1 150/5 A15 150 A180 UM CTD4 400 A/5 A40 400 A480 UM TAD12 1000/5 De 100 a 1000 A1200 UM TACO200 6000/5 A600 6000 A7200 Um
MI CT intervalos de
MI 100 10 100 A250 AAC MI 500 50 500 A750 AAC
Nota:
A tensão de entrada não pode aumentar mais de 300 VCA relação à terra (PWA01 apenas).
Histerese~ cos ϕ = 0,02 - fixo
As especificações estão sujeitas a alterações sem aviso prévio (23.11.10)1
