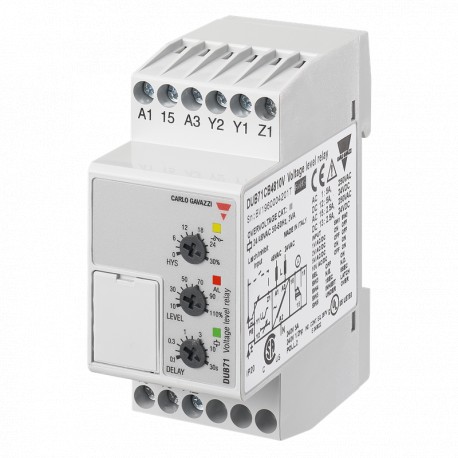

DUB71CB23500V CARLO GAVAZZI Parâmetros selecionados saída de sinal do valor nominal 1 relé 1 Apresentado Con..

Relés De Monitoração De
1-Fase True RMS AC/DCOver ou Sob Tensão
Tipo DUB71
• TRMS AC/DC sobre ou sob tensão, relés de monitoração de
• Seleção da faixa de medição por DIP-switches
• Faixas de medição de 0,1 a 500 V AC/DC
• Tensão ajustável em escala relativa
• Histerese ajustável em escala relativa
• Ajustável função de atraso (0,1 a 30 s)
• Programável, com travamento de inibição ou no nível do conjunto de
• Saída: 5 UM relé SPDT N. D. ou N.E. selecionável
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022
• 35.5 mm DIN-rail de habitação
• LED de indicação de relé, alarme e fonte de alimentação
Produto DescriptionOrdering Chave
DUB 71 C B23 10V
DUB71isapreciseTRMS AC/DCoverorundervolt - idade (selecionável byDIP - switch) relé de monitoração. Owingtothebuilt-inlatch função, a posição do relé de saída pode ser mantido.Inhibitfunction pode ser utilizado para evitar a retransmissão
operação quando notdesired (manutenção, transições). Os LED indicam o estado do alarme e saída de relé.
35.5 mm de largura e habitação adequados, tanto para frente e de trás do painel de montagem.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Gama
Seleção Do Tipo De
MountingOutputMeasuring intervalo de Alimentação: 24/48 VAC Alimentação: 115/230 VAC
DIN-railSPDT 0,1 a 10 V AC/DC DUB 71 C B48 10V DUB 71 C B23 10V
DIN-railSPDT 2 500 V AC/DCDUB 71 C B48 500V DUB 71 C B23 500V
InputSpecifications
De entrada (nível de tensão)Terminais de Y1, Y2
Faixas de medição
Interna e direta de resistir. Max. volt.
Selecionável pelo DIP-switch
..10V: 0,1 a 1 V AC/DC >120 kΩ100 V
0,2 a 2 V AC/DC >120 kΩ100 V
0,5 a 5 V AC/DC >120 kΩ100 V
De 1 a 10 V AC/DC >120 kΩ100 V Max. tensão de 1 V s 200
..500V: 2 a 20 V AC/DC 500 kΩ350 V
De 5 a 50 V AC/DC 500 kΩ350 V
De 20 a 200 V CA/CC, 500 kΩ600 V
50 a 500 V AC/DC 500 kΩ600 V Max. tensão de 1 V s1000
Contato inputTerminals Z1, Y1
Desativado > 10 kΩ Habilitado< 500 Ω Trava desactivar> 500 ms
Especificações De Saída
OutputSPDT relé
Tensão nominal de isolamento de 250 VAC
Classificação de contato (AgSnO2) µ
Resistiva loadsAC 1 5 A @ 250 VCA VCC 12 5 A @ 24 VDC
Pequenas cargas indutivas CA 15 2.5 A @ 250 VCA VCC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica≥ 105 operações
(em 5 A, 250 V, cos ϕ = 1)
Freqüência de operação ≤ 7200 operações/h
Força dieléctrica
Dielétrico voltage2 kVAC (rms) de resistência a impuso Nominal volts. 4 kV (1.2/50 µs)
As especificações estão sujeitas a alterações sem aviso prévio (09.06.10)1
