DUA52C724 CARLO GAVAZZI Parâmetros selecionados saída de sinal do valor nominal 1 relé 1 variável indicada t..

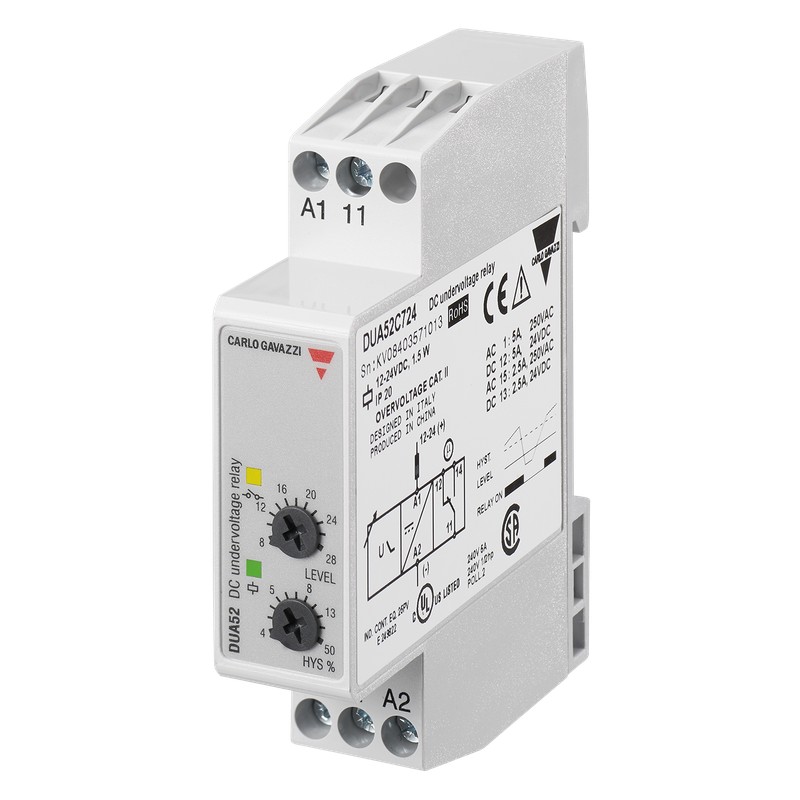

Relés de monitoração de DC Sob Tensão Tipo de DUA52
• Subtensão CC relé de monitoração de
• Medição se a fonte de alimentação está abaixo do nível definido
• Medidas de sua própria fonte de alimentação
• Faixas de medição: de 8 a 28 V DC e 38 - 58 V DC
• Histerese ajustável: 4 a 50%
• Saída: 5 UM SPDT NE relé
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022
• 17.5 mm habitação (DIN 43880)
• LED de indicação de relé e alimentação
Descrição Do Produto Chave De Ordenação
DUA 52 C 724
DUA52 é um relé de monitoração de tensão que medida a sua própria fonte de alimentação. As faixas de medição são de 8 a 28 VDC e 38-
58 VDC. Ele tem separado os potenciômetros para setpoint
e histerese. Aplicações típicas são o monitoramento de backup de pilhas, baterias em grupos de gerador diesel e o como.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Seleção Do Tipo De
Montagem OutputMeasuring rangeSupply : 12/24 VDC fonte de Alimentação: 48 VDC
Trilho DIN SPDT8 a 28 VDC DUA 52 C 724
Trilho DIN SPDT38 58 VDCDUA 52 C 748
InputSpecifications
De entrada (nível de tensão)Terminais A1, A2
Medidas de sua própria fonte de alimentação
Faixas de medição
DirectLevel
48 VDC 38 a 58 VDC
De 12 a 24 VDC 8 a 28 VDC
Especificações De Saída
OutputSPDT relé
Tensão nominal de isolamento de 250 VAC
Classificação de contato (AgSnO2) µ
Resistiva loadsAC 1 5 A @ 250 VCA VCC 12 5 A @ 24 VDC
Pequenas cargas indutivas CA 15 2.5 A @ 250 VCA VCC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica≥ 105 operações
(8 A, 250 V, cos ϕ = 1)
Freqüência de operação ≤ 7200 operações/h
Força dieléctrica
Dielétrico voltage2 kVAC (rms) de resistência a impuso Nominal volts. 4 kV (1.2/50 µs)
Especificações Da Fonte
Poder supplyOvervoltage gato. III tensão Nominal de operação(IEC 60664, IEC 60038) através de terminais:
A1 e A2 724 8 a 28 VDC
748 38 a 58 VDC Dielétrico voltageNone
Dielétrica tensão
Alimentação de saída de 2 kV
Potência de operação nominal 1,5 W
As especificações estão sujeitas a alterações sem aviso prévio (08.06.10)1
