Relés De Monitoração De
1-Fase True RMS AC/DCOver ou Em Corrente

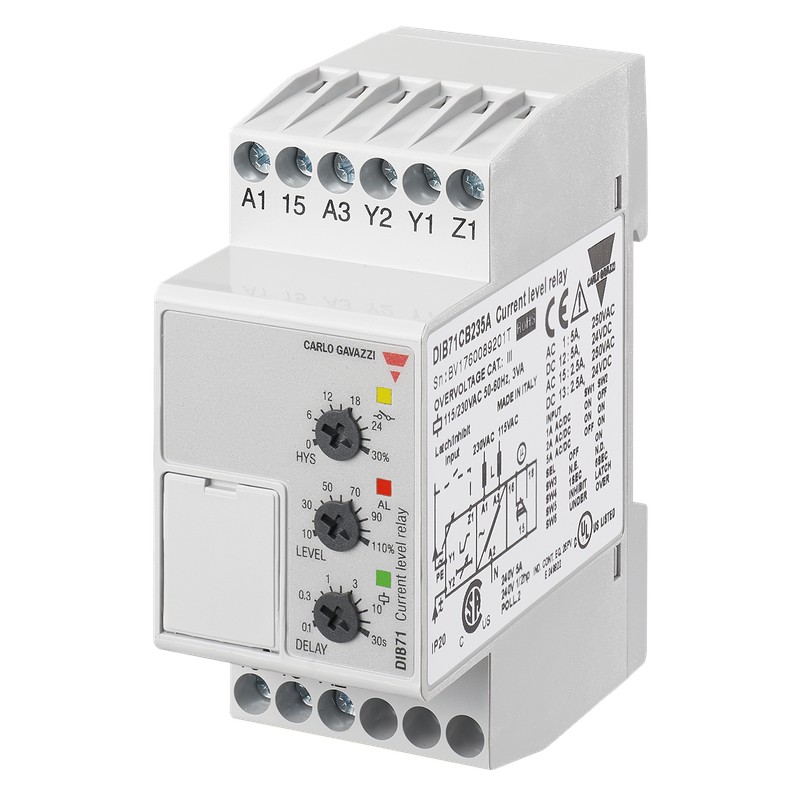

Tipo DIB71
• TRMS AC/DC cima ou por baixo de corrente relé de monitoração de
• Corrente de medição por meio de shunt interno
• Seleção da faixa de medição por DIP-switches
• Faixas de medição de 0,1 mA a 5 a AC/DC
• Ajustável de corrente em escala relativa
• Histerese ajustável em escala relativa
• Ajustável função de atraso (0,1 a 30 s)
• Programável, com travamento de inibição ou no nível do conjunto de
• Saída: 5 UM relé SPDT N. D. ou N.E. selecionável
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022
• 35.5 mm DIN-rail de habitação
• LED de indicação de relé, alarme e fonte de alimentação
• Galvanicamente separada da fonte de alimentação
Descrição Do Produto Chave De Ordenação
DIB 71 C B23 5A
DIB71 é preciso TRMS AC/DC acima ou abaixo do atual (selecionável pelo DIP-switch) relés de monitoração. Medição direta ou através de transformadores de corrente.
Devido ao built-in função de trava, a posição do relé de saída pode ser mantido. Inibir a função pode ser utilizada para evitar a retransmissão
Seleção Do Tipo De
operationwhen notdesired (manutenção, transições). Os LED indicam o estado do alarme e saída de relé.Throughthebuilt-shunt é possível monitorar as cargas de até 5 a AC/DC.
35.5 mm de largura e habitação adequados, tanto para frente e de trás do painel de montagem.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Faixa de medição
MountingOutputMeasuring rangeSupply: 24/48 VAC Alimentação: 115/230 VAC
DIN-railSPDT0.De 1 a 5 mA CA/DCDIB 71 C B48 5mA DIB 71 C B23 5mA DIN-railSPDT1 50 mA CA/CC DIB 71 C B48 50mA DIB 71 C B23 50mA DIN-railSPDT10 500 mA AC/DC DIB 71 C B48 500mA DIB 71 C B23 500mA DIN-railSPDT0.De 1 a 5, UM AC/DC DIB 71 C B48 5A DIB 71 C B23 5A
InputSpecifications
De entrada (nível atual) Terminais de Y1, Y2
Faixas de medição
Interna e direta de resistir. Max. curr.
Selecionável pelo DIP-switch
..5MA: 0,1 a 1 mA, AC/DC 100 Ω40 mA
0,2 a 2 mA AC/DC 100 Ω40 mA
0,5 a 5 mA AC/DC 100 Ω40 mA Máx. corrente por 1 s100 mA
..50MA: de 1 a 10 mA CA/CC 10 Ω120 mA
2 a 20 mA CA/CC 10 Ω120 mA
De 5 a 50 mA CA/CC 10 Ω120 mA Máx. corrente por 1 s300 mA
..500MA:de 10 a 100 mA AC/DC 1 Ω700 mA
De 20 a 200 mA AC/DC 1 Ω700 mA
50 a 500 mA AC/DC 1 Ω700 mA Máx. corrente por 1 s1.4 Uma
..5A: 0,1 a 1 UM AC/DC0.03 Ω6 Um
0,2 a 2 VCA/DC0.03 Ω6 Um
0,5 a 5 AC/DC0.03 Ω6 Um Max. corrente por 1 s15 Um
Faixas de medição (cont.)
TC padrão (exemplos) AACrms Max. curr.
TADK250 A/5 5 a 50 A 60 A CTD1150 A/5 A 15 150 A 180 A CTD4400 A/5 40 400 a 480 A TAD121000 A/5 A 100 a 1000 A 1200 TACO2006000 A/5 600 6000 Um De 7200 Um
Contato com os Terminais de entrada Z1, Y1
Desativado > 10 kΩ Habilitado< 500 Ω Trava desactivar > 500 ms
As especificações estão sujeitas a alterações sem aviso prévio (26.05.10)1
