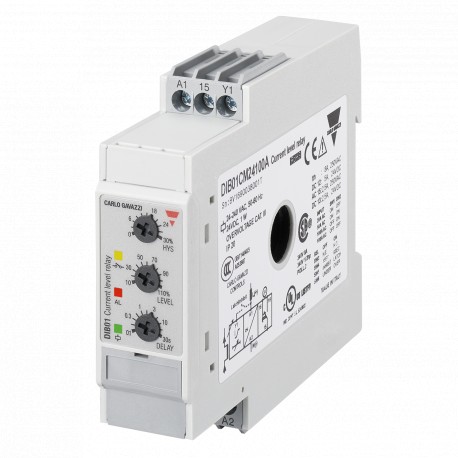

DIB01CM24100A CARLO GAVAZZI Exibido comando de intensidade variável 1fase AC / DC Outros 22,5 mm Dimensões f..

Relés De Monitoração De
1-Fase AC True RMS acima ou abaixo do Atual
Tipo DIB01 100A
• TRMS CA por cima ou por baixo de corrente relé de monitoração de
• Medição da corrente através do built-in do transformador de corrente
• Seleção da faixa de medição por DIP-switches
• Faixas de medição de 2 a 100 a C.A.
• Ajustável de corrente em escala relativa
• Histerese ajustável em escala relativa
• Ajustável função de atraso (0,1 a 30 s)
• Programável, com travamento de inibição ou no nível do conjunto de
• Saída: 8 A relé SPDT N. D. ou N.E. selecionável
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022
• 22,5 mm Euronorm habitação
• LED de indicação de relé, alarme e fonte de alimentação
• Galvanicamente separada da fonte de alimentação
Descrição Do Produto Chave De Ordenação
DIB 01 C M24 100A
DIB01 é preciso TRMS CA acima ou abaixo do atual (selecionável pelo DIP-switch) relé de monitoração.
Devido ao built-in função de trava, a posição do relé de saída pode ser mantido. Inibir a função pode ser utilizada para evitar a retransmissão
Seleção Do Tipo De
operação quando notdesired (manutenção, transições). Os LED indicam o estado do alarme e saída de relé.Throughthebuilt-no transformador de corrente é possível monitorar cargas de até
100 AC.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Faixa de medição
MountingOutput faixa de Medição de Alimentação: 24 VDC e 24 a 240 VAC
DIN-railSPDT 2 100 AC DIB 01 C M24 100A
InputSpecifications
De entrada (nível atual)
DIB01 100A interna do transformador de corrente
Faixas de medição
Selecionável pelo DIP-switchMax atual
2 a 20 a AC120 UM
De 5 a 50 de UM AC120 UM
10 a 100 a AC120 UM Max. corrente para 30 s250 Um
Max. corrente por 1 s2000 Um
A entrada de contato
DIB01Terminals A1, Y1
DisabledOpen Habilitado < 10 kΩ Trava desactivar > 500 ms
Especificações Da Fonte
Poder supplyOvervoltage gato. III tensão Nominal de operação(IEC 60664, IEC 60038) através de terminais:
A1, A224 VDC - 15% +10%
24 a 240 VAC ± 15%
45 a 65 Hz
Dielétrica tensão
Alimentação de entrada 4 kV de Suprimento à saída de 4 kV Entrada para output4 kV
Potência de operação nominal
DC1 W
AC 1 W / 35 VA
Especificações De Saída
OutputSPDT relé
Tensão nominal de isolamento de 250 VAC
Classificação de contato (AgSnO2) µ
Resistiva loadsAC 1 8 A @ 250 VAC
DC 12 5 A @ 24 VDC Pequenas cargas indutivas CA 15 2.5 A @ 250 VAC
DC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica≥ 105 operações
(8 A, 250 V, cos ϕ = 1)
Freqüência de operação ≤ 7200 operações/h
Força dieléctrica
Dielétrica tensão≥ 2 kVAC (rms) de resistência a impuso Nominal volts. 4 kV (1.2/50 µs)
As especificações estão sujeitas a alterações sem aviso prévio (19.05.10)1
