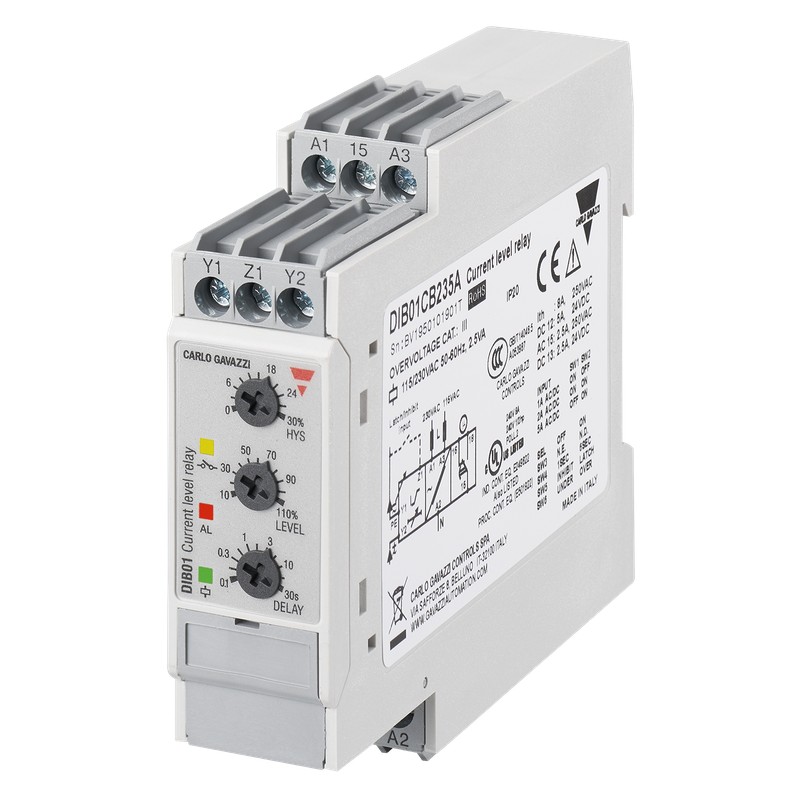

DIB01CB235A CARLO GAVAZZI Os parâmetros selecionados sinal de saída 1 relés nominais 1, Variável ajustável 1..

Relés De Monitoração De
1-Fase True RMS AC/DCOver ou Em Corrente
Tipos de DIB01, PIB01
DIB01PIB01
• TRMS AC/DC cima ou por baixo de corrente relé de monitoração de
• Corrente de medição por meio de shunt interno
• Seleção da faixa de medição por DIP-switches
• Faixas de medição de 0,1 mA 10 a AC/DC
• Ajustável de corrente em escala relativa
• Histerese ajustável em escala relativa
• Ajustável função de atraso (0,1 a 30 s)
• Programável, com travamento de inibição ou no nível do conjunto de
• Saída: 8 A relé SPDT N. D. ou N.E. selecionável
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022 (DIB01) ou módulo de plug-in (PIB01)
• 22,5 mm Euronorm habitação (DIB01)
ou 36 mm módulo de plug-in (PIB01)
• LED de indicação de relé, alarme e fonte de alimentação
• Galvanicamente separada da fonte de alimentação
Descrição Do Produto Chave De Ordenação
DIB 01 C B23 5A
DIB01 e PIB01 são precisos TRMS AC/DC acima ou abaixo do atual (selecionável pelo DIP - switch) relés de monitoração. Medição direta ou através de transformadores de corrente.
Devido ao built-in função de trava, a posição do relé de saída pode ser mantido.Inhibitfunction
pode ser utilizado para evitar a retransmissão operationwhen notdesired (manutenção, transições). Os LED indicam o estado do alarme e saída de relé.Throughthebuilt-shunt é possível monitorar as cargas de até 10 a AC/DC.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Faixa de medição
Seleção Do Tipo De
MountingOutputMeasuring rangeSupply: de 24 a 48 VCA/DCSupply: 115/230 VAC
DIN-railSPDT0.De 1 a 5 mA CA/DCDIB 01 C D48 5mA DIB 01 C B23 5mA
De 1 a 50 mA CA/CC DIB 01 C D48 50mA DIB 01 C B23 50mA
10 a 500 mA CA/CC DIB 01 C D48 500mA DIB 01 C B23 500mA
0,1 a 5 AC/DC DIB 01 C D48 5ADIB 01 C B23 5A
1 a 10 de UM AC/DCDIB 01 C D48 10ADIB 01 C B23 10A
Plug-in SPDT0.De 1 a 5 mA CA/DCPIB 01 C D48 5mA PIB 01 C B23 5mA
De 1 a 50 mA CA/CC PIB 01 C D48 50mA PIB 01 C B23 50mA
10 a 500 mA CA/CC PIB 01 C D48 500mA PIB 01 C B23 500mA
0,1 a 5 AC/DC PIB 01 C D48 5APIB 01 C B23 5A
1 a 10 de UM AC/DCPIB 01 C D48 10APIB 01 C B23 10A
InputSpecifications
De entrada (nível atual)
DIB01Terminals Y1, Y2
Faixas de medição (cont.)
Interno resistir. Max. curr.
PIB01 Terminais 5, 7
Faixas de medição
Interna e direta de resistir. Max. curr.
Selecionável pelo DIP-switch
..5MA: 0,1 a 1 mA CA/CC 50 Ω50 mA
0,2 a 2 mA CA/CC 50 Ω50 mA
0,5 a 5 mA CA/CC 50 Ω50 mA Máx. corrente por 1 s100 mA
..50MA: de 1 a 10 mA AC/DC 5 Ω150 mA
2 a 20 mA AC/DC 5 Ω150 mA
De 5 a 50 mA AC/DC 5 Ω150 mA Máx. corrente por 1 s500 mA
..500MA:de 10 a 100 mA AC/DC 0,5 Ω700 mA
De 20 a 200 mA AC/DC 0,5 Ω700 mA
50 a 500 mA AC/DC 0,5 Ω700 mA Máx. corrente por 1 s 1.4 Um
..5A:0,1 a 1 UM AC/DC 0.05 Ω6 Um
0,2 a 2 A AC/DC 0.05 Ω6 Um
0,5 a 5 AC/DC 0.05 Ω6 Um Max. corrente por 1 s 15
..10A: 1 a 10 de UM AC/DC 3 mΩ11 Um Max. corrente por 1 s 50 A
As especificações estão sujeitas a alterações sem aviso prévio (27.07.10)1
