DPA53CM48 CARLO GAVAZZI parâmetros selecionados sinal de saída 1 relé SETPOINT 1 VARIÁVEL tensão de 3 fases ..

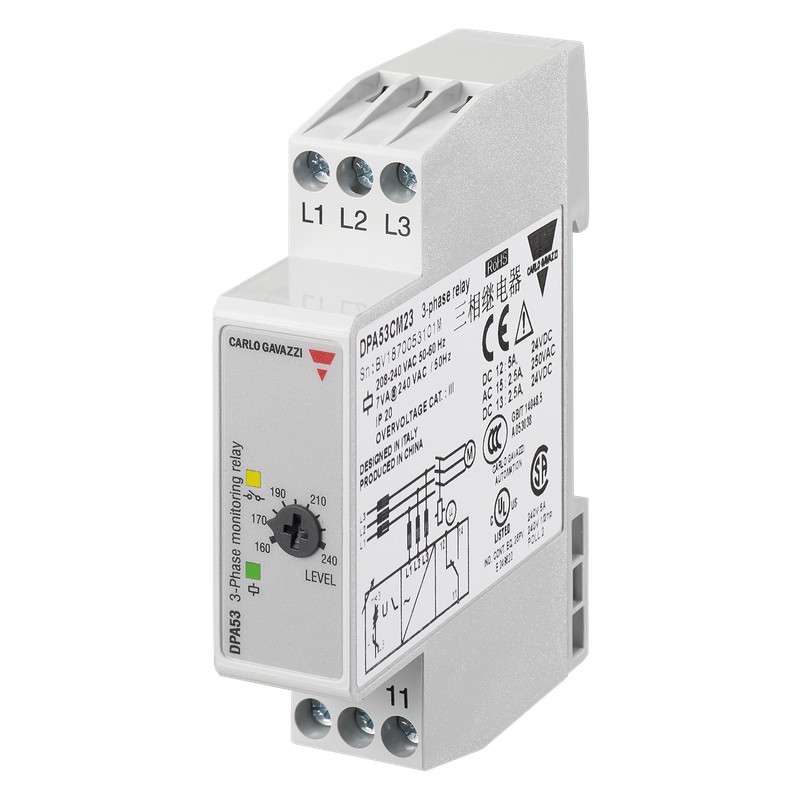

Relés De Monitoração De
3-a Seqüência de Fase e a Fase de Perda de
Tipo DPA53
• 3-fase de acompanhamento do relé de sequência de fase e a fase de perda de
• Detecta quando todas as fases estiverem presentes e ter a seqüência correta
• Botão-ajustável undevoltage de detecção de
• Medidas de sua própria fonte de alimentação
• Fonte de alimentação gama: 208 a 240 380 a 480 VCA (±15%)
• Saída: 5 UM relé SPDT normalmente energizado
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022
• 17.5 mm DIN-rail de habitação (DIN 43880)
• LED de indicação de relé e alimentação
Produto DescriptionOrdering Chave
DPA 53 C M23
3-Fase de retransmissão fordetection de sequência de fase incorreta e perda de fase.
Usando o frontknob pode ser decidida a subtensão setpoint da unidade.
Supplyrangefrom208to
240VACand380to480
VAC coberto por twomulti - tensão de relés. Para a montagem onDIN-rail.Housing17.5 mm de largura adequado tanto para frente e para trás, para montagem em painel - ing.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Seleção Do Tipo De
MountingOutputSupply: 208 a 240 VACSupply: 380 a 480 VCA
DIN-railSPDTDPA 53 C M23 DPA 53 C M48
InputSpecifications
Entrada
L1, L2, L3Terminals L1, L2, L3
Medidas de sua própria fonte de
Faixa de medição
M23 160 a 240 VAC M48 320 a 480 VCA
Histerese M23 3% da escala completa
M48 de 4% da escala completa
Especificações De Saída
OutputSPDT relé, N.E. tensão Nominal de isolamento de 250 VCA classificações de Contato (AgSnO2) µ
Resistiva loadsAC 1 5 A @ 250 VAC
DC 12 5 A @ 24 VDC Pequenas cargas indutivas CA 15 2.5 A @ 250 VAC
DC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica≥ 105 operações
(em 5 A, 250 V, cos ϕ = 1)
Freqüência de operação ≤ 7200 operações/h
Força dieléctrica
Dielétrica tensão≥ 2 kVAC (rms) de resistência a impuso Nominal volts. 4 kV (1.2/50 µs)
Especificações Da Fonte
Poder supplyOvervoltage gato. III tensão Nominal de operação (IEC 60664, IEC 60038) através de terminais: L1, L2, L3
M23 208 a 240 VAC ± 15%,
45 a 65 Hz
M48380 480 VCA ± 15%,
45 a 65 Hz
Potência de operação nominal
M23 7 VA @ 230 V ca, 50 Hz
M48 13 VA @ 400 VCA, 50 Hz
Fornecido por L1 e L3
Especificações Gerais
Tempo de reação
Alarme EM atraso< 100 ms
Alarme atraso < 300 ms
Precisão (15 min tempo de aquecimento) desvio de Temperatura de± 1000 ppm/°C Repetibilidade de ± 0,5% da escala completa
Indicação para
Fonte de alimentação LED, verde
Relé de ONLED, amarelo
As especificações estão sujeitas a alterações sem aviso prévio (30.03.10)1
