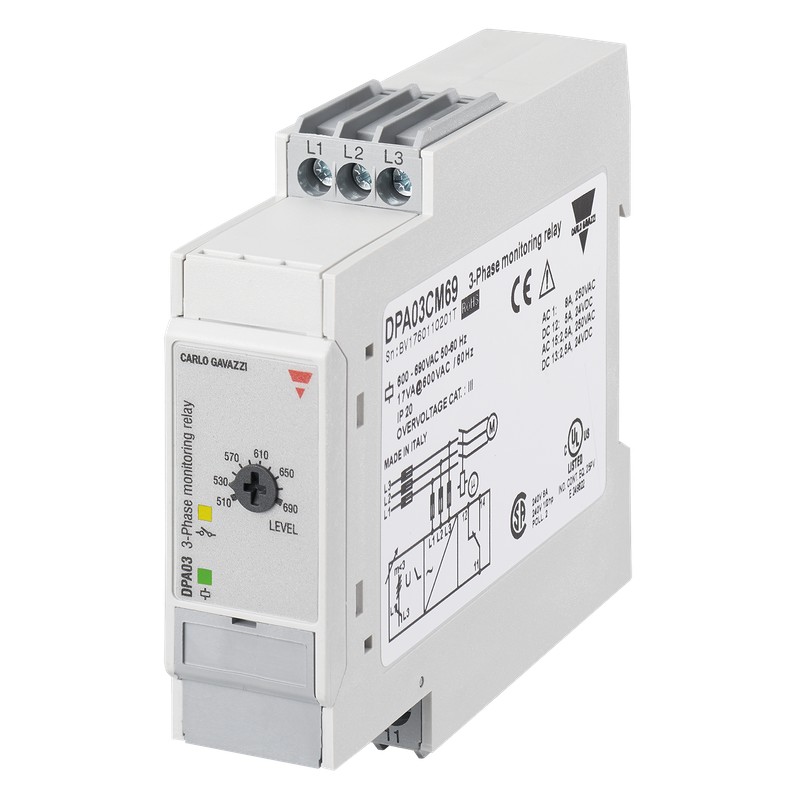

DPA03CM69 CARLO GAVAZZI Parâmetros de saída selecionado SETPOINT sinal 1 relé 1 variável indicada tensão de ..

Relés De Monitoração De
3-a Seqüência de Fase e a Fase de Perda de
Tipos de DPA03, PPA03
DPA03 PPA03
• 3-fase de acompanhamento do relé de sequência de fase e a fase de perda de
• Detectar quando todas as fases estiverem presentes e ter a seqüência correta
• Botão-ajustável de detecção de subtensão
• Medir a sua própria fonte de alimentação
• Fonte de alimentação gama: 208, 240, 380 a 480 e 600 para
690 VCA (±15%)
• Saída: 8 A relé SPDT normalmente energizado
• Para montagem em trilho DIN, em conformidade com a norma DIN/EN
50 022 (DPA03) ou módulo de plug-in (PPA03)
• 22,5 mm Euronorm habitação (DPA03) ou 36 mm módulo de plug-in (PPA03)
• LED de indicação de relé e alimentação
Produto DescriptionOrdering Chave
DPA 03 C M23
3-Fase de retransmissão fordetection de sequência de fase incorreta e perda de fase.
Usando o frontknob pode ser decidida a subtensão setpoint da unidade.
Supplyrangefrom208to
240VAC, 380to480and
600 690 VCA coberto por threemultivoltagerelays. Para montagem em trilho DIN ou módulo de plug-in.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Seleção Do Tipo De
MountingOutputSupply:Fonte:Fonte:Fonte:
208 a 240 VCA 380 a 415 VAC380 480 VCA 600 690 VCA
DIN-railSPDTDPA 03 C M23 DPA 03 C M48 DPA 03 C M69
Plug-in SPDTPPA 03 C M23 PPA 03 C M48
InputSpecifications
Entrada
L1, L2, L3Terminals L1, L2, L3
Medida de sua própria fonte de
Faixa de medição
M23 160 a 240 VAC DPA03C M48 320 a 480 VCA PPA03C M48 320 415 VCA M69 510 690 VCA
Especificações De Saída
OutputSPDT relé, N.E. tensão Nominal de isolamento de 250 VCA classificações de Contato (AgSnO2) µ
Resistiva loadsAC 1 8 A @ 250 VAC
DC 12 5 A @ 24 VDC Pequenas cargas indutivas CA 15 2.5 A @ 250 VAC
DC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica≥ 105 operações
(8 A, 250 V, cos ϕ = 1)
Freqüência de operação ≤ 7200 operações/h
Força dieléctrica
Dielétrica tensão≥ 2 kVAC (rms) de resistência a impuso Nominal volts. 4 kV (1.2/50 µs)
Especificações Da Fonte
Poder supplyOvervoltage gato. III tensão Nominal de operação (IEC 60664, IEC 60038) através de terminais: L1, L2, L3
M23 208 a 240 VAC ± 15%,
45 a 65 Hz
DPA03C M48 de 380 a 480 VCA ± 15%,
45 a 65 Hz
PPA03C M48 de 380 a 415 VCA ± 15%,
45 a 65 Hz
M69 600 690 VCA ± 15%,
45 a 65 Hz
Potência de operação nominal
M23 7 VA @ 230 V ca, 50 Hz M48 11 VA @ 400 VCA, 50 Hz M69 17 VA @ 600 VAC, 60 Hz
Fornecido por L1 e L3
As especificações estão sujeitas a alterações sem aviso prévio (02.04.10)1
