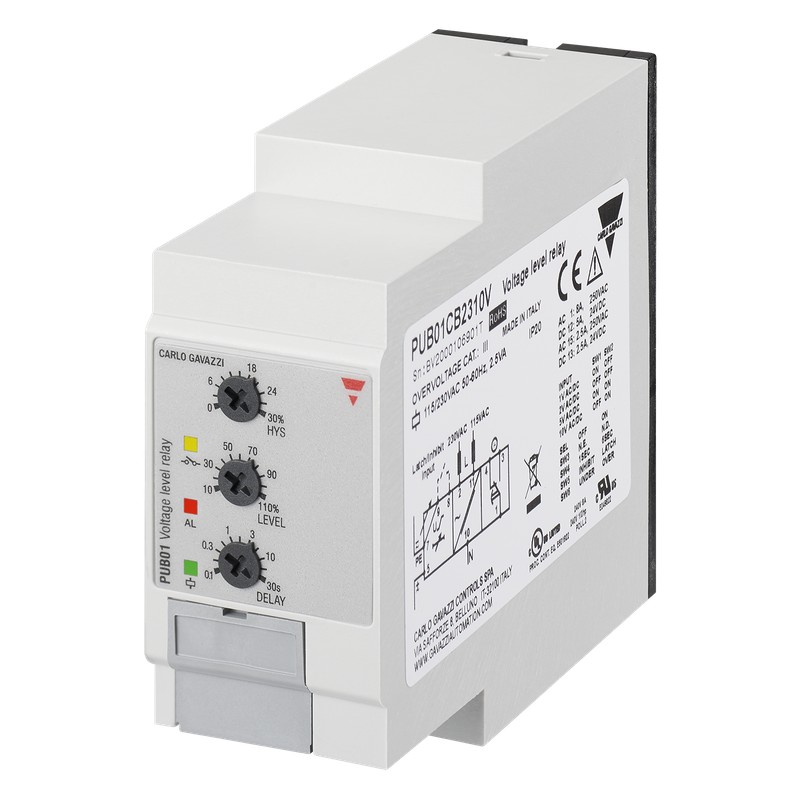

PUB01CB23500V CARLO GAVAZZI tensão de controle 1 fase AC / DC outras dimensões 36 milímetros 115/230 VAC for..

Relés De Monitoração De
1-Fase True RMS AC/DCOver ou Sob Tensão
Tipos de DUB01, PUB01
DUB01 PUB01
• TRMS AC/DC sobre ou sob tensão, relés de monitoração de
• Seleção da faixa de medição por DIP-switches
• Faixas de medição de 0,1 a 500 V AC/DC
• Tensão ajustável em escala relativa
• Histerese ajustável em escala relativa
• Ajustável função de atraso (0,1 a 30 s)
• Programável, com travamento de inibição ou no nível do conjunto de
• Saída: 8 A relé SPDT N. D. ou N.E. selecionável
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022 (DUB01) ou módulo de plug-in (PUB01)
• 22,5 mm Euronorm habitação (DUB01)
ou 36 mm módulo de plug-in (PUB01)
• LED de indicação de relé, alarme e fonte de alimentação
Produto DescriptionOrdering Chave
DUB 01 C B23 10V
DUB01 e PUB01 são pré - ciseTRMS AC/DCoveror sob tensão (selecionável pelo DIP-switch) relés de monitoração.
Devido ao built-in função de trava, a posição de saída do relé pode ser
mantida.Inhibitfunction pode ser utilizado para evitar a operação do relé quando notdesired (manutenção, transições). Os LED indicam o estado do alarme e saída de relé.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Gama
Seleção Do Tipo De
MountingOutput de Medição rangeSupply: de 24 a 48 VCA/DCSupply: 115/230 VAC
DIN-railSPDT 0,1 a 10 V AC/DCDUB 01 C D48 10V DUB 01 C B23 10V
2 500 V AC/DC DUB 01 C D48 500V DUB 01 C B23 500V
Plug-in SPDT 0,1 a 10 V AC/DCPUB 01 C D48 10V PUB 01 C B23 10V
2 500 V AC/DC PUB 01 C D48 500V PUB 01 C B23 500V
InputSpecifications
De entrada (nível de tensão)
DUB01Terminals Y1, Y2
PUB01Terminals 5, 7
Faixas de medição
DirectInt.resistir.Max. volt.
Selecionável pelo DIP-switches
..10V: 0,1 a 1 V AC/DC>200 kΩ100 V
0,2 a 2 V AC/DC >200 kΩ100 V
0,5 a 5 V AC/DC >200 kΩ100 V
De 1 a 10 V AC/DC >200 kΩ100 V Max. tensão de 1 V s200
..500V: 2 a 20 V AC/DC >500 V kΩ350
De 5 a 50 V AC/DC >500 V kΩ350
De 20 a 200 V AC/DC >500 V kΩ600
50 a 500 V AC/DC >500 kΩ600 V Max. tensão de 1 V s1000
A entrada de contato
DUB01Terminals Z1, Y1
PUB01Terminals 8, 9
Desativado > 10 kΩ Habilitado< 500 Ω Trava desactivar> 500 ms
Nota:
A tensão de entrada não pode aumentar mais de 300 VAC/DC com relação ao terra (PUB01 apenas)
As especificações estão sujeitas a alterações sem aviso prévio (08.06.10)1
