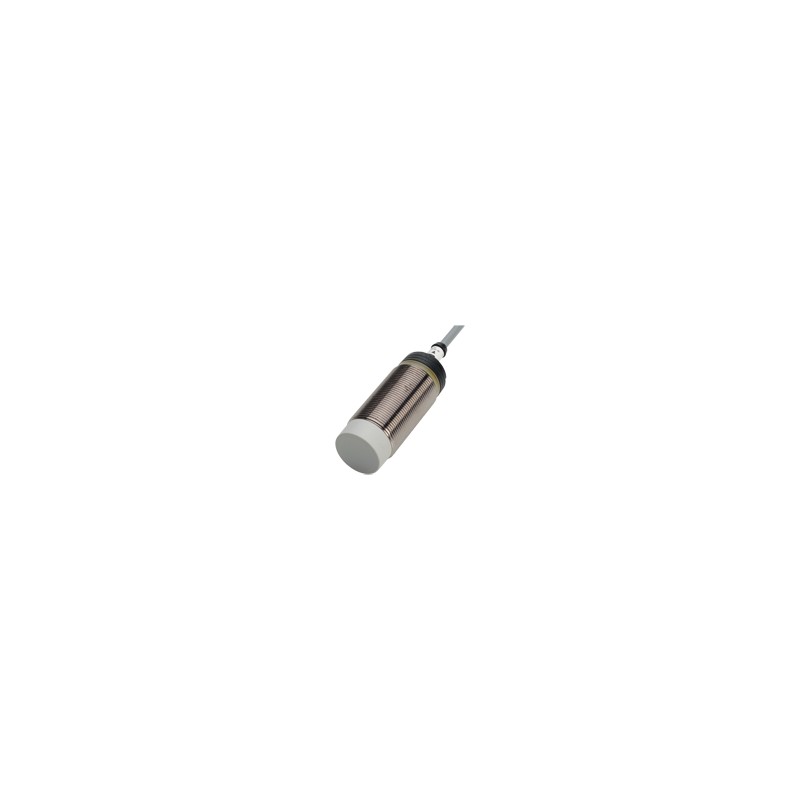

ICB30LN22PO CARLO GAVAZZI Parâmetros de FUNÇÃO de SAÍDA SEM MONTAGEM Não Flush HABITAÇÃO M30 FAIXA de DETECÇ..

PICBr,oMx30imity Indutivos Sensores de
A Faixa Estendida, Em Latão Niquelado Habitação
Tipos ICB, M30
• Distância de detecção: de 15 a 22 mm
• Liberar ou não liberar tipos de
• Curto ou longo corpo versões
• Tensão nominal de operação (Ub): 10 - 36 VDC
• Saída: DC 200 mA, NPN ou PNP
• Normalmente aberta ou normalmente fechada
• LED de indicação de saída
• Proteção: inversão de polaridade, curto-circuito, transientes
• Cabo ou plug M12 versões
• De acordo com IEC 60947-5-2
• CSA para Locais Perigosos
Produto DescriptionOrdering Chave
ICB30SF15NOM1
Um familyofinductiveprox - imity opções inindustri - al padrão de latão niquelado carcaças. Eles são capazes de tohandle aplicações onde a alta da faixa de detecção é solicitada.
A saída é de coletor aberto
NPN ou PNP transistores.
Tipo
Moradia de estilo Habitação Habitação material tamanho comprimento da caixa princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Conexão
Seleção Do Tipo De
Connec - Corpo RatedOrdering não.Nº do pedido Nº do pedido Nº do pedido tionstyleoperatingNPN,PNP, NPN,PNP,
distância Sn Normalmente openNormally openNormally fechado Normalmente fechado
CableShort 15 mm 1) ICB30SF15NOICB30SF15PO ICB30SF15NCICB30SF15PC CableShort 22 mm 2) ICB30SN22NOICB30SN22PO ICB30SN22NCICB30SN22PC PlugShort 15 mm 1) ICB30SF15NOM1ICB30SF15POM1ICB30SF15NCM1ICB30SF15PCM1
PlugShort 22 mm 2) ICB30SN22NOM1ICB30SN22POM1ICB30SN22NCM1ICB30SN22PCM1
CableLong15 mm 1) ICB30LF15NOICB30LF15POICB30LF15NCICB30LF15PC CableLong22 mm 2) ICB30LN22NOICB30LN22POICB30LN22NCICB30LN22PC PlugLong15 mm 1) ICB30LF15NOM1 ICB30LF15POM1ICB30LF15NCM1 ICB30LF15PCM1
PlugLong22 mm 2) ICB30LN22NOM1ICB30LN22POM1ICB30LN22NCM1ICB30LN22PCM1
1) Para montagem embutida em metal2) Para a não-liberação de montagem em metal
Especificações
Tensão operacional nominal (Ub)de 10 a 36 VCC (ripple incl.)
Ondulação ≤ 10%
Corrente de saída (Ie) ≤ 200 mA @ 50°C
(≤ 150 mA @ 50-70°C)
FORA do estado atual (Ir)≤ 50 µA
Sem carga de alimentação de corrente (Io) ≤ 15 mA
Queda de tensão (Ud)Máx. 2,5 VCC @ 200 mA
ProtectionReverse polaridade,
curto-circuito, transientes
Tensão transitória 1 kV/0.5 J de Energia EM atraso (tv)300 ms frequência de operação (f)≤ 1000 Hz
Indicação de saída ONActivated LED, amarelo
NÃO versionTarget presente
NC versionTarget não presente
Indicação de curto-circuito/
sobrecarga de intermitência do LED (f = 2 Hz)
A certeza de operação
distância de detecção (Sa)0 ≤ Sa ≤ de 0,81 x Sn
De funcionamento efectivo
distância (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x Sn
Utilizável distância de operação (Su) de 0,85 x Sr ≤ Su ≤ 1,1 x Sr
Precisão de repetição (R) ≤ 5%
Diferencial de viagem (H)
(Histerese) 1 a 20% de detecção de versão (dist.
Temperatura ambiente
Operacional-25° a +70°C (-13° f a +158°F) Armazenamento: -30° a +80°C (-22° f a +176°F)
O choque e a vibração IEC 60947-5-2/7.4
Material da carcaça
Corpo em latão niquelado
Frente capGrey de poliéster termoplástico
As especificações estão sujeitas a alterações sem aviso prévio (26.11.2014)1
