EI1808TBOPL CARLO GAVAZZI Parâmetros de FUNÇÃO de SAÍDA SEM MONTAGEM Não Flush HABITAÇÃO M18 FAIXA de DETECÇ..

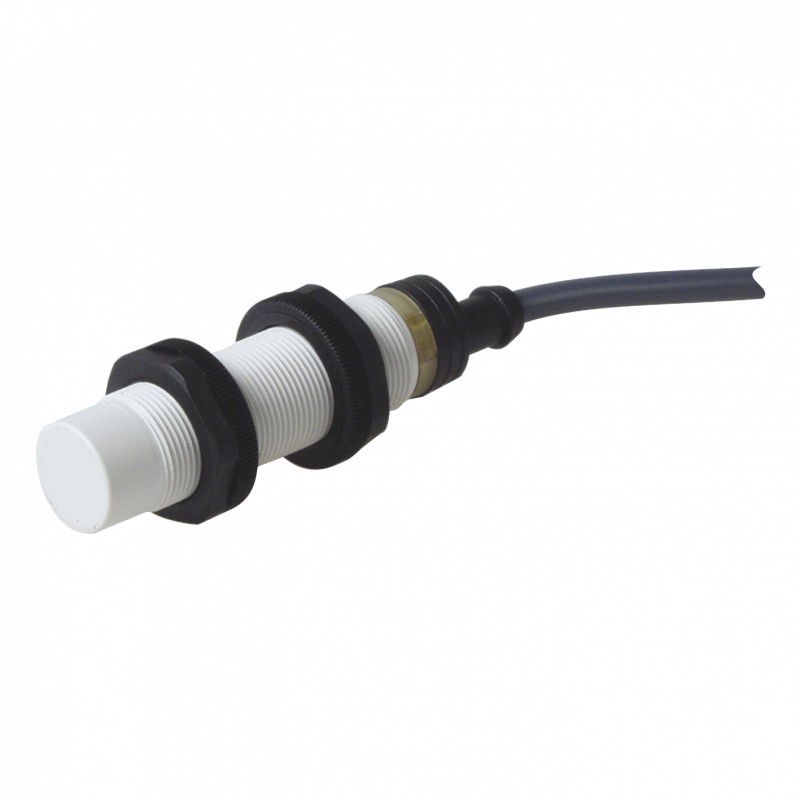

Sensores de proximidade Indutivos de Poliéster Termoplástico Tipos de Habitação EI, CA, M18, M30
• Poliéster termoplástico de habitação, cilíndrica
• Diâmetro: M18 e M30
• Distância de detecção: de 5 a 15 mm
• Fonte de alimentação: 20 a 250 VAC
• Saída: SCR, fazer ou quebrar de comutação
• Proteção: Sobretensão
• LED de indicação de saída
• Longa ou curta habitação
• Cabo de 2 m ou plug M12 (duplo encaixe)
Descrição Do Produto
Pedido KeyEI 1808 TBCPL-6
AC proximityswitchescon construída no robusto termo - plástico de poliéster carcaças. Os tamanhos disponíveis são: M18 e M30. Comprimento de habitação é selectablewith30mm threador50mm thread.
DIODO emissor de luz brilhante anel utilizando um LED amarelo claramente dá indicação de status de saída. Grau de proteção IP 67 garante a compatibilidade ambiental.
Tipo
Diâmetro do alojamento (mm) Nominal de funcionamento dist. (mm) tipo de Saída
Material da carcaça
Estilo do corpo
Plug
Seleção do tipo de AC Tipos de Cabo e Plug M12
Habitação Corpo Connec-RatedOrdering não. Nº do pedido diâmetro styletionoperating SCR NOSCR NC
dist. (Sn)
M18 Cabo Curto de 5 mm 1) EI 1805 TBOPS
M18 LongCable 5 mm 1) EI 1805 TBOPL
M18 LongCable 8 mm 2) EI 1808 TBOPL EI 1808 TBCPL
M18 LongPlug 8 mm 2)EI 1808 TBCPL-6
M30 LongCable 10 mm 1)IE 3010 TBOPL
M30 LongCable 15 mm 2)EI 3015 TBOPL
1) Para montagem embutida em metal
2) Para os não-montagem embutida em metal
Especificações
Operacional nominal volts. (Ue) de 24 a 240 VAC
(UB)de 20 a 265 VAC, 50 a 60 Hz
Corrente operacional nominal (Ie)
Contínua de 10 a 500 mA
Curto tempo ≤ 2,5 A, máx. 20 ms
Indicação de saída ONLED, amarelo Certeza operacional dist. (Sa)0 ≤ Sa ≤ 0.81 Sn precisão de Repetição (R) ≤ 5% Histerese (H)
(Diferencial de viagem) de 3% a 20% da distância de detecção
Carga mínima current10 mA
De funcionamento efectivo dist. (S )0,9 x S
≤ S ≤ 1,1 x S
rnrn
FORA do estado atual (Ir)≤ 2 mA
Utilizável operacional dist. (S)0,9 x S ≤ S
≤ 1,1 x S
Queda de tensão (Ud)≤ 8 V no máximo. carga
Temperatura ambiente
rur
ProtectionTransients
Transitória voltageLevel 3, 2,5 kV, acc. para
IEC 60255-5 (500 Ω, 0.5 J) (preparado)
O poder do atraso≤ 100 ms
Frequência de funcionamento
ciclos (f)de 25 Hz
Operacional-25° a +70°C (-13° f a +158°F) Armazenamento: -30° a +80°C (-22° f a +176°F)
Grau de protectionIP 67
(Nema 1, 3, 4, 6, 13)
Material da carcaça
Corpo Cinza poliéster termoplástico
De volta Preto Poliéster termoplástico
As especificações estão sujeitas a alterações sem aviso prévio (30.04.10)1
