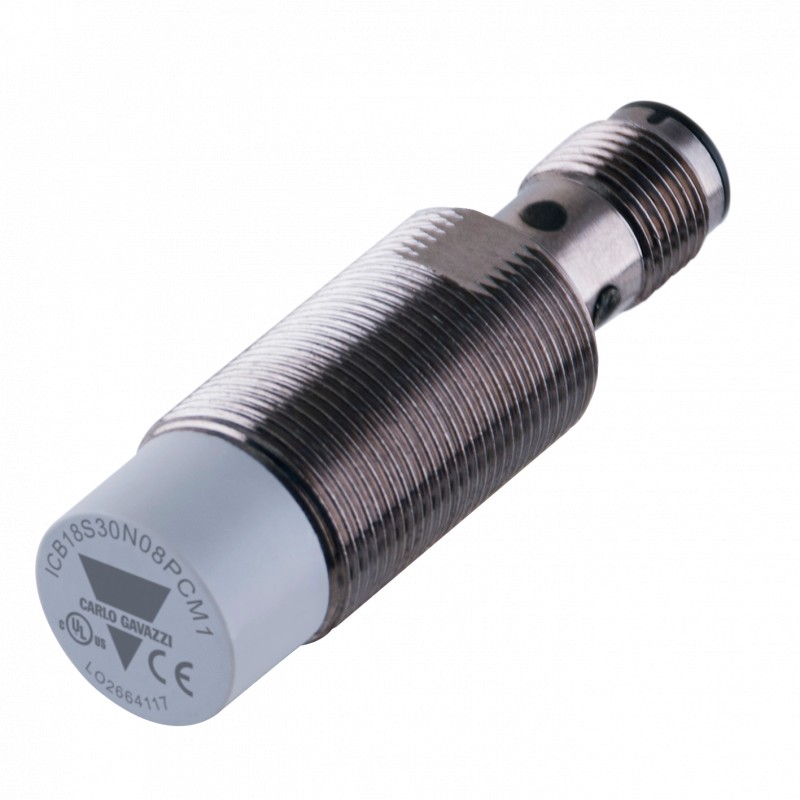

ICB18S30N14NOM1 CARLO GAVAZZI Parâmetros de FUNÇÃO de SAÍDA SEM MONTAGEM Não Flush HABITAÇÃO M18 FAIXA de DE..

PICBr,oMx18imity Indutivos Sensores de
A Faixa Estendida, Em Latão Niquelado Habitação
Tipos ICB, M18
• Distância de detecção: de 8 a 14 mm
• Liberar ou não liberar tipos de
• Curto ou longo corpo versões
• Tensão nominal de operação (Ub): 10 - 36 VDC
• Saída: DC 200 mA, NPN ou PNP
• Normalmente aberta ou normalmente fechada
• LED de indicação de saída
• Proteção: inversão de polaridade, curto-circuito, transientes
• Cabo ou plug M12 versões
• De acordo com IEC 60947-5-2
• Gravado a Laser na tampa frontal, de forma permanente legível
Produto DescriptionOrdering Chave
ICB18S30F08NOM1
Um familyofinductiveprox - imity opções inindustri - al padrão de latão niquelado carcaças. Eles são capazes de tohandle aplicações onde a alta da faixa de detecção é solicitada.
A saída é de coletor aberto
NPN ou PNP transistores.
Tipo
Moradia de estilo Habitação Habitação material tamanho comprimento da caixa comprimento de Rosca princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Conexão
Seleção Do Tipo De
Connec - Corpo RatedOrdering não.Nº do pedido Nº do pedido Nº do pedido tionstyleoperatingNPN,PNP, NPN,PNP,
distância Sn Normalmente openNormally openNormally fechado Normalmente fechado
CableShort 8 mm 1)ICB18S30F08NO ICB18S30F08PO ICB18S30F08NCICB18S30F08PC CableShort 14 mm 2) ICB18S30N14NO ICB18S30N14PO ICB18S30N14NC ICB18S30N14PC PlugShort 8 mm 1)ICB18S30F08NOM1ICB18S30F08POM1 ICB18S30F08NCM1ICB18S30F08PCM1
PlugShort 14 mm 2) ICB18S30N14NOM1 ICB18S30N14POM1 ICB18S30N14NCM1ICB18S30N14PCM1
CableLong8 mm 1)ICB18L50F08NO ICB18L50F08PO ICB18L50F08NCICB18L50F08PC CableLong14 mm 2) ICB18L50N14NO ICB18L50N14PO ICB18L50N14NC ICB18L50N14PC PlugLong8 mm 1)ICB18L50F08NOM1ICB18L50F08POM1 ICB18L50F08NCM1ICB18L50F08PCM1
PlugLong14 mm 2) ICB18L50N14NOM1ICB18L50N14POM1 ICB18L50N14NCM1ICB18L50N14PCM1
1) Para montagem embutida em metal2) Para a não-liberação de montagem em metal
Especificações
Tensão operacional nominal (Ub)de 10 a 36 VCC (ripple incl.)
Ondulação ≤ 10%
Corrente de saída (Ie) ≤ 200 mA @ 50°C
(≤ 150 mA @ 50-70°C)
FORA do estado atual (Ir)≤ 50 µA
Sem carga de alimentação de corrente (Io) ≤ 15 mA
Queda de tensão (Ud)Máx. 2,5 VCC @ 200 mA
ProtectionReverse polaridade,
curto-circuito, transientes
Tensão transitória 1 kV/0.5 J de Energia EM atraso (tv)300 ms frequência de operação (f)≤ 1500 Hz
Indicação de saída ONActivated LED, amarelo
NÃO versionTarget presente
NC versionTarget não presente
Indicação de curto-circuito/
sobrecarga de intermitência do LED (f = 2 Hz)
A certeza de operação
distância de detecção (Sa)0 ≤ Sa ≤ de 0,81 x Sn
De funcionamento efectivo
distância (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x Sn
Utilizável distância de operação (Su) 0,9 x Sr ≤ Su ≤ 1,1 x Sr
Precisão de repetição (R) ≤ 10%
Diferencial de viagem (H)
(Histerese) 1 a 20% de detecção de versão (dist.
Temperatura ambiente
Operacional-25° a +70°C (-13° f a +158°F) Armazenamento: -30° a +80°C (-22° f a +176°F)
O choque e a vibração IEC 60947-5-2/7.4
Material da carcaça
Corpo em latão niquelado
Frente Cinza poliéster termoplástico
As especificações estão sujeitas a alterações sem aviso prévio (08.01.2015) 1
