EI1202NPOPL CARLO GAVAZZI Saída da função parâmetros selecionados NA CAIXA DE M12 montagem em até 2 mm REACH..

Sensores de proximidade Indutivos de Poliéster Termoplástico Tipos de Habitação EI, DC, M12, M18, M30
• Euronorma: poliéster termoplástico de habitação, cilíndrica
• Diâmetro: M12, M18, M30
• Lavar e não-flush tipos de
• Longas e corpo curto versões
• Distância de detecção: de 2 a 15 mm
• Fonte de alimentação: 10 a 40 VCC
• Saída: saída de Transistor NPN/PNP, Normalmente aberto ou fechado Normaly
• Proteção: Curto-circuito, inversão de polaridade e de sobrecarga
• LED de indicação de saída
• Cabo de 2 m ou plug M12
Descrição Do Produto
Chave de ordenação EI 1808 PPCPL-1

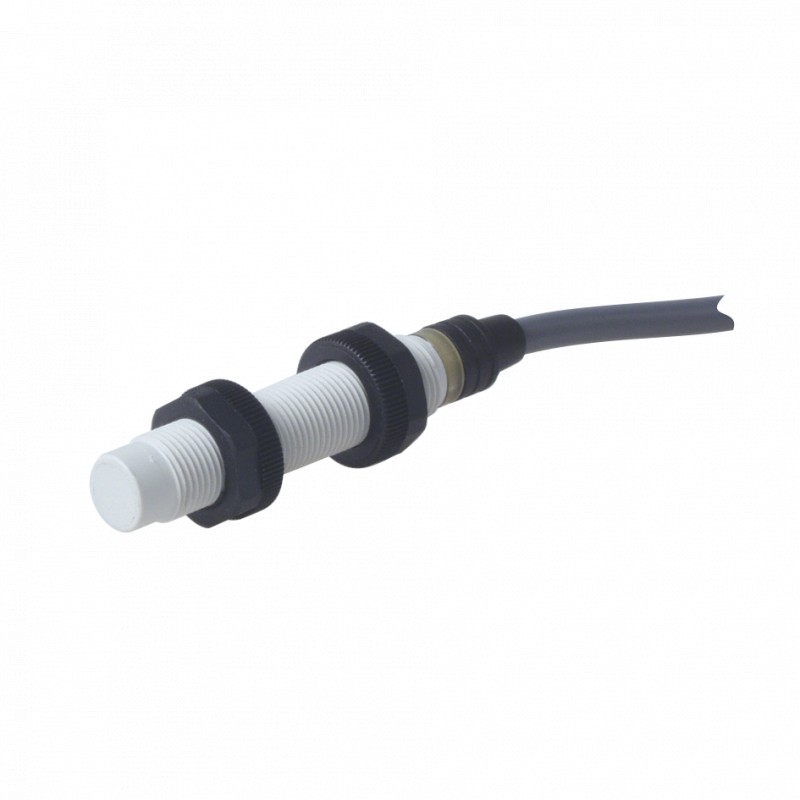

Sensor de proximidade, em M12, M18 e M30 poliéster carcaças. Feita em conformidade com
euronormsEN50008and
PT 50 036.
Tipo
Diâmetro do alojamento (mm) Nominal de funcionamento dist. (mm) tipo de Saída
Material da carcaça
Estilo do corpo
Plug
Seleção do tipo DC Tipos de Cabo e Plug M12
Habitação Corpo ConnectionRatedOrdering não.Nº do pedido Nº do pedido diâmetro styleoperatingTransistor NPNTransistor PNPTransistor PNP
dist. (Sn)Normaly openNormaly abrir Normaly fechado
M12 LongCable2 mm 1) EI 1202 NPOPLEI 1202 PPOPL M12 ShortCable4 mm 2)EI 1204 PPOPS M12 LongCable4 mm 2) EI 1204 NPOPLEI 1204 PPOPL
M18 ShortCable5 mm 1)EI 1805 PPOPS M18 LongCable5 mm 1) EI 1805 NPOPLEI 1805 PPOPL M18 ShortCable8 mm 2)EI 1808 NPOPSEI 1808 PPOPS M18 ShortPlug 8 mm 2) EI 1808 PPOPS-1
M18 LongCable8 mm 2)EI 1808 NPOPLEI 1808 PPOPLEI 1808 PPCPL
M18 LongPlug 8 mm 2) EI 1808 PPOPL-1EI 1808 PPCPL-1
M30 LongCable10 mm 1)IE 3010 NPOPLEI 3010 PPOPLEI 3010 PPCPL
M30 ShortCable15 mm 2)EI 3015 NPOPS
M30 LongCable15 mm 2)EI 3015 PPOPL
1) Para montagem embutida em metal2) Para a não-liberação de montagem em metal
Especificações
Operacional nominal volts. (Ue) de 12 a 36 VCC
(UB)de 10 a 40 VCC (ripple incl.)
Ondulação ≤ 10%
Corrente operacional nominal (Ie)
Contínua ≤ 200 mA
Nenhum-carga da corrente de alimentação (e / s) de Saída: < 6,5 mA de Saída DESLIGADO: < 2.7 mA
Queda de tensão (Ud)≤ 2 VDC max. carga
ProtectionReverse de polaridade, curto-circuito, transientes
Transientes de tensão≤ 700 V/0.5 J
O poder do atraso< 10 ms
Frequência de ciclos de operação (f)
EI 1202 800 Hz EI 1204 500 Hz EI 1805 500 Hz EI 1808 400 Hz IE 3010 300 Hz EI 3015 100 Hz
Indicação de saída ONLED, amarelo Certeza operacional dist. (Sa)0 ≤ Sa ≤ 0.81 Sn precisão de Repetição (R) ≤ 5%
Histerese (H) (Diferencial de viagem)1% a 15% da distância de detecção
De funcionamento efectivo dist. (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x Sn
Utilizável operacional dist. (S)0,9 x Sr ≤ Su ≤ 1,1 x Sr
As especificações estão sujeitas a alterações sem aviso prévio (10.01.14) 1
