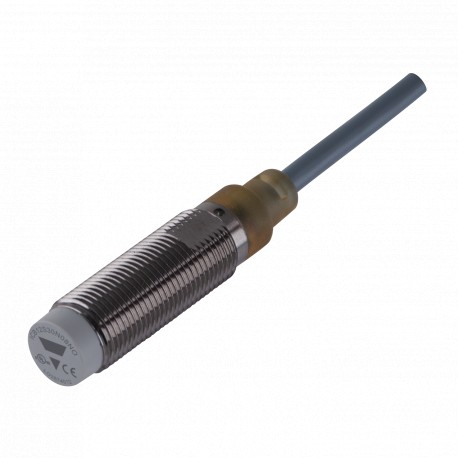

ICB12S30N04NC CARLO GAVAZZI Parâmetros de FUNÇÃO de SAÍDA NC MONTAGEM Não Flush HABITAÇÃO M12 FAIXA de DETEC..

PICBr,oMx12imity Indutivos Sensores de
Faixa Padrão, Latão Niquelado Habitação
Tipos ICB, M12
• Distância de detecção: 2 a 4 mm
• Liberar ou não liberar tipos de
• Curto ou longo corpo versões
• Tensão nominal de operação (Ub): 10 - 36 VDC
• Saída: DC 200 mA, NPN ou PNP
• Normalmente aberta ou normalmente fechada
• LED de indicação de saída
• Proteção: inversão de polaridade, curto-circuito, transientes
• Cabo ou plug M12 versões
• De acordo com IEC 60947-5-2
• Gravado a Laser na tampa frontal, de forma permanente legível
Produto DescriptionOrdering Chave
ICB12S30F02NOM1
Um familyofinductiveprox - imity opções inindustri - al padrão de latão niquelado carcaças. Eles são capazes de tohandle aplicações onde a alta da faixa de detecção é solicitada.
Seleção Do Tipo De
A saída é de coletor aberto
NPN ou PNP transistores.
Tipo
Moradia de estilo Habitação Habitação material tamanho comprimento da caixa comprimento de Rosca princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Conexão
Connec - Corpo RatedOrdering não.Nº do pedido Nº do pedido Nº do pedido tionstyleoperatingNPN,PNP, NPN,PNP,
distância Sn Normalmente openNormally openNormally fechado Normalmente fechado
CableShort 2 mm 1)ICB12S30F02NO ICB12S30F02PO ICB12S30F02NCICB12S30F02PC CableShort 4 mm 2)ICB12S30N04NO ICB12S30N04PO ICB12S30N04NC ICB12S30N04PC PlugShort 2 mm 1)ICB12S30F02NOM1ICB12S30F02POM1 ICB12S30F02NCM1ICB12S30F02PCM1
PlugShort 4 mm 2)ICB12S30N04NOM1 ICB12S30N04POM1 ICB12S30N04NCM1ICB12S30N04PCM1
CableLong2 mm 1)ICB12L50F02NO ICB12L50F02PO ICB12L50F02NCICB12L50F02PC CableLong4 mm 2)ICB12L50N04NO ICB12L50N04PO ICB12L50N04NC ICB12L50N04PC PlugLong2 mm 1)ICB12L50F02NOM1ICB12L50F02POM1 ICB12L50F02NCM1ICB12L50F02PCM1
PlugLong4 mm 2)ICB12L50N04NOM1ICB12L50N04POM1 ICB12L50N04NCM1ICB12L50N04PCM1
1) Para montagem embutida em metal2) Para a não-liberação de montagem em metal
Especificações
Tensão operacional nominal (Ub)de 10 a 36 VCC (ripple incl.)
Ondulação ≤ 10%
Corrente de saída (Ie) ≤ 200 mA @ 50°C
(≤ 150 mA @ 50-70°C)
FORA do estado atual (Ir)≤ 50 µA
Sem carga de alimentação de corrente (Io) ≤ 15 mA
Queda de tensão (Ud)Máx. 2,5 VCC @ 200 mA
ProtectionReverse polaridade,
curto-circuito, transientes
Tensão transitória 1 kV/0.5 J de Energia EM atraso (tv)300 ms frequência de operação (f)≤ 2000 Hz
Indicação de saída ONActivated LED, amarelo
NÃO versionTarget presente
NC versionTarget não presente
Indicação de curto-circuito/
sobrecarga de intermitência do LED (f = 2 Hz)
A certeza de operação
distância de detecção (Sa)0 ≤ Sa ≤ de 0,81 x Sn
De funcionamento efectivo
distância (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x Sn
Utilizável distância de operação (Su) 0,9 x Sr ≤ Su ≤ 1,1 x Sr
Precisão de repetição (R) ≤ 10%
Diferencial de viagem (H)
(Histerese) 1 a 20% de detecção de versão (dist.
Temperatura ambiente
Operacional-25° a +70°C (-13° f a +158°F) Armazenamento: -30° a +80°C (-22° f a +176°F)
O choque e a vibração IEC 60947-5-2/7.4
As especificações estão sujeitas a alterações sem aviso prévio (19.12.2014)1
