ICB18L50F05PCM1 CARLO GAVAZZI Parâmetros de FUNÇÃO de SAÍDA NC MONTAGEM de HABITAÇÃO Flush M18 FAIXA de DETE..

PICBr,oMx18imity Indutivos Sensores de
Faixa Padrão, Latão Niquelado Habitação

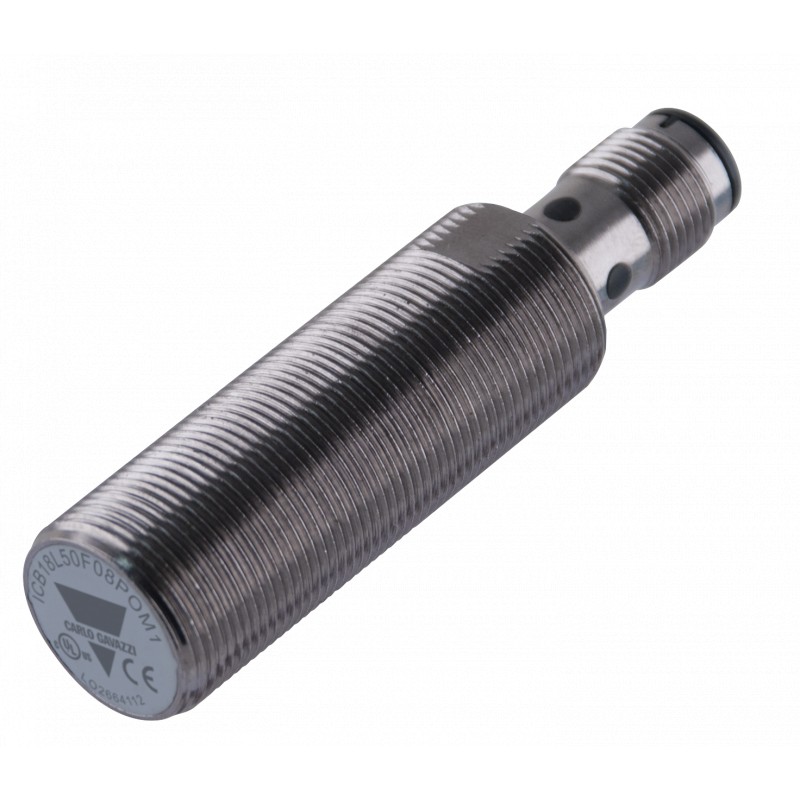

Tipos ICB, M18
• Distância de detecção: de 5 a 8 mm
• Liberar ou não liberar tipos de
• Curto ou longo corpo versões
• Tensão nominal de operação (Ub): 10 - 36 VDC
• Saída: DC 200 mA, NPN ou PNP
• Normalmente aberta ou normalmente fechada
• LED de indicação de saída
• Proteção: inversão de polaridade, curto-circuito, transientes
• Cabo ou plug M12 versões
• De acordo com IEC 60947-5-2
• Gravado a Laser na tampa frontal, de forma permanente legível
Produto DescriptionOrdering Chave
ICB18S30F05NOM1
Um familyofinductiveprox - imity opções inindustri - al padrão de latão niquelado carcaças. Eles são capazes de tohandle aplicações onde a alta da faixa de detecção é solicitada.
Seleção Do Tipo De
A saída é de coletor aberto
NPN ou PNP transistores.
Tipo
Moradia de estilo Habitação Habitação material tamanho comprimento da caixa comprimento de Rosca princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Conexão
Connec - Corpo RatedOrdering não.Nº do pedido Nº do pedido Nº do pedido tionstyleoperatingNPN,PNP, NPN,PNP,
distância Sn Normalmente openNormally openNormally fechado Normalmente fechado
CableShort 5 mm 1)ICB18S30F05NO ICB18S30F05PO ICB18S30F05NCICB18S30F05PC CableShort 8 mm 2)ICB18S30N08NO ICB18S30N08PO ICB18S30N08NC ICB18S30N08PC PlugShort 5 mm 1)ICB18S30F05NOM1ICB18S30F05POM1 ICB18S30F05NCM1ICB18S30F05PCM1
PlugShort 8 mm 2)ICB18S30N08NOM1 ICB18S30N08POM1 ICB18S30N08NCM1ICB18S30N08PCM1
CableLong5 mm 1)ICB18L50F05NO ICB18L50F05PO ICB18L50F05NCICB18L50F05PC CableLong8 mm 2)ICB18L50N08NO ICB18L50N08PO ICB18L50N08NC ICB18L50N08PC PlugLong5 mm 1)ICB18L50F05NOM1ICB18L50F05POM1 ICB18L50F05NCM1ICB18L50F05PCM1
PlugLong8 mm 2)ICB18L50N08NOM1ICB18L50N08POM1 ICB18L50N08NCM1ICB18L50N08PCM1
1) Para montagem embutida em metal2) Para a não-liberação de montagem em metal
Especificações
Tensão operacional nominal (Ub)de 10 a 36 VCC (ripple incl.)
Ondulação ≤ 10%
Corrente de saída (Ie) ≤ 200 mA @ 50°C
(≤ 150 mA @ 50-70°C)
FORA do estado atual (Ir)≤ 50 µA
Sem carga de alimentação de corrente (Io) ≤ 15 mA
Queda de tensão (Ud)Máx. 2,5 VCC @ 200 mA
ProtectionReverse polaridade,
curto-circuito, transientes
Tensão transitória 1 kV/0.5 J de Energia EM atraso (tv)300 ms frequência de operação (f)≤ 1500 Hz
Indicação de saída ONActivated LED, amarelo
NÃO versionTarget presente
NC versionTarget não presente
Indicação de curto-circuito/
sobrecarga de intermitência do LED (f = 2 Hz)
A certeza de operação
distância de detecção (Sa)0 ≤ Sa ≤ de 0,81 x Sn
De funcionamento efectivo
distância (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x Sn
Utilizável distância de operação (Su) 0,9 x Sr ≤ Su ≤ 1,1 x Sr
Precisão de repetição (R) ≤ 10%
Diferencial de viagem (H)
(Histerese) 1 a 20% de detecção de versão (dist.
Temperatura ambiente
Operacional-25° a +70°C (-13° f a +158°F) Armazenamento: -30° a +80°C (-22° f a +176°F)
O choque e a vibração IEC 60947-5-2/7.4
Material da carcaça
Corpo em latão niquelado
Frente Cinza poliéster termoplástico
As especificações estão sujeitas a alterações sem aviso prévio (19.12.2014)1
