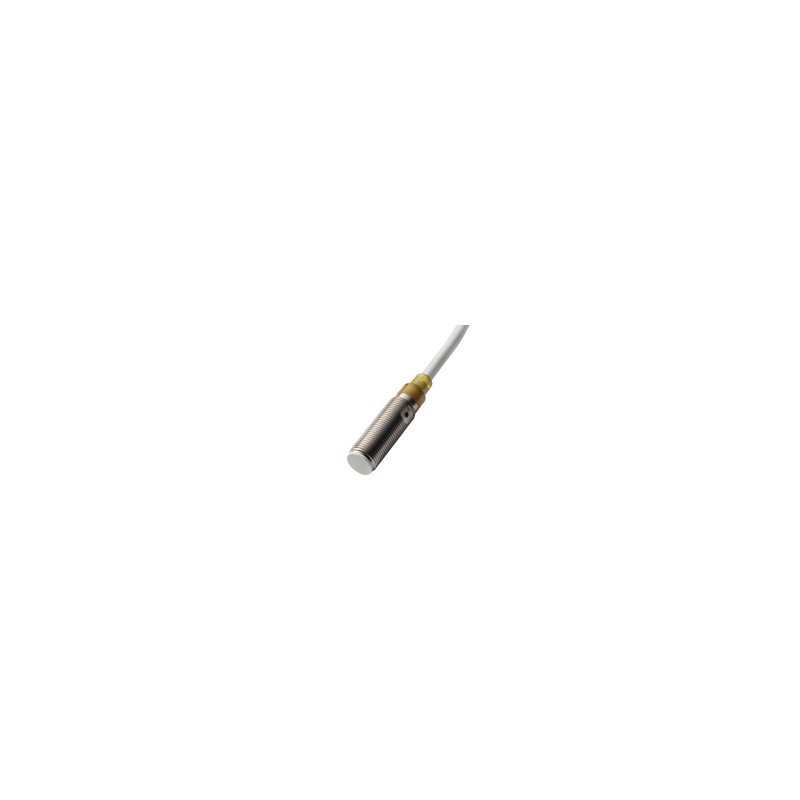

ICB12SF02PC CARLO GAVAZZI OUTPUT NC função de caixa de montagem embutida M12 até 2 mm REACH OUT PNP DC fio f..

De Proximidade Indutivos Sensores De
Faixa padrão, Latão Niquelado Habitação
Tipos ICB, M12
• Distância de detecção: 2 a 4 mm
• Lavar e não-flush tipos de
• Curto e longo corpo versões
• Tensão nominal de operação (Ub): 10 - 36 VDC
• Saída: DC 200 mA, NPN ou PNP
• Normalmente aberto, normalmente fechado
• LED de indicação de saída
• Proteção: inversão de polaridade, curto-circuito, transientes
• O cabo e o plug M12 versões
• De acordo com IEC 60947-5-2
• Maior resistência ao campo magnético
• CSA para Locais Perigosos
Descrição Do Produto
Chave De Ordenação
ICB12SF02NOM1
Uma família de proximidade indutivos de opções no padrão industrial de latão niquelado carcaças.Eles são capazes de lidar com aplicações onde
Seleção Do Tipo De
alta faixa de detecção é solicitada.
A saída é de coletor aberto
NPN ou PNP transistores.
Tipo
Moradia de estilo Habitação Habitação material tamanho comprimento da caixa princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Conexão
Connec-BodyRated nº do Pedido Nº do pedido Nº do pedido Nº do pedido tionstyle operacional NPN PNP NPNPNP
distância SnNormally openNormally openNormally closedNormally fechado
Cabo Short2 mm 1)ICB 12 SF 02 NÃO ICB 12 SF 02 PO ICB 12 SF 02 NCICB 12 SF 02 PC Cabo Short4 mm 2)ICB 12 SN 04 NOICB 12 SN 04 POICB 12 SN 04 NC ICB 12 SN 04 PC PlugShort2 mm 1)ICB 12 SF 02 NOM1ICB 12 SF 02 POM1ICB 12 SF 02 NCM1 ICB 12 SF 02 PCM1
PlugShort4 mm 2)ICB 12 SN 04 NOM1 ICB 12 SN 04 POM1 ICB 12 SN 04 NCM1ICB 12 SN 04 PCM1
Cabo Longo de 2 mm 1)ICB 12 LF 02 NÃO ICB 12 LF 02 PO ICB 12 LF 02 NCICB 12 LF 02 PC Cabo Longo de 4 mm 2)ICB 12 LN 04 NOICB 12 LN 04 POICB 12 LN 04 NC ICB 12 LN 04 PC PlugLong 2 mm 1)ICB 12 LF 02 NOM1ICB 12 LF 02 POM1ICB 12 LF 02 NCM1 ICB 12 LF 02 PCM1
PlugLong 4 mm 2)ICB 12 LN 04 NOM1 ICB 12 LN 04 POM1 ICB 12 LN 04 NCM1ICB 12 LN 04 PCM1
1) Para montagem embutida no metal 2) Para os não-montagem embutida em metal
Especificações
Tensão operacional nominal (Ub)de 10 a 36 VCC (ripple incl.)
Ondulação ≤ 10%
Corrente de saída (Ie)≤ 200 mA @ 50°C
(≤ 150 mA @ 50-70°C)
FORA do estado atual (Ir)≤ 50 µA
Sem carga de alimentação de corrente (IO) ≤ 15 mA
Queda de tensão (Ud) Máx. 2,5 VCC @ 200 mA
ProtectionReverse polaridade,
curto-circuito, transientes
Tensão transitória 1 kV/0.5 J de Energia EM atraso (tv)300 ms frequência de operação (f) ≤ 2000 Hz
Indicação de saída ONActivated LED, amarelo
NÃO versionTarget presente
NC versionTarget não presente
Indicação de curto-circuito/
sobrecarga de intermitência do LED
A certeza de operação
distância de detecção (Sa) 0 ≤ Sa ≤ de 0,81 x Sn
De funcionamento efectivo
distância (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x Sn
Utilizável distância de operação (Su) 0,9 x Sr ≤ Su ≤ 1,1 x Sr
Precisão de repetição (R) ≤ 10%
Diferencial de viagem (H)
(Histerese) 1 a 20% de detecção de versão (dist.
Temperatura ambiente
Operacional-25° a +70°C (-13° f a +158°F) Armazenamento: -30° a +80°C (-22° f a +176°F)
O choque e a vibração IEC 60947-5-2/7.4
Material da carcaça
Corpo em latão niquelado
Frente Cinza poliéster termoplástico
As especificações estão sujeitas a alterações sem aviso prévio (04.12.14) 1
