SHPINNI2 CARLO GAVAZZI Outros parâmetros selecionados

Smart Dupline® Analógico InputModule Tipo de SHPINNI2
• 2 x Ni1000/Pt1000 de entrada
• Bus-powered
• Tipo de entrada selecionáveis a partir de SBWEB/SHWEB
ferramentas de configuração
• Pequena dimensão habitação para descentralizada dentro instalação de parede-caixa
Descrição Do Produto
Chave De Ordenação
SH P NI 2

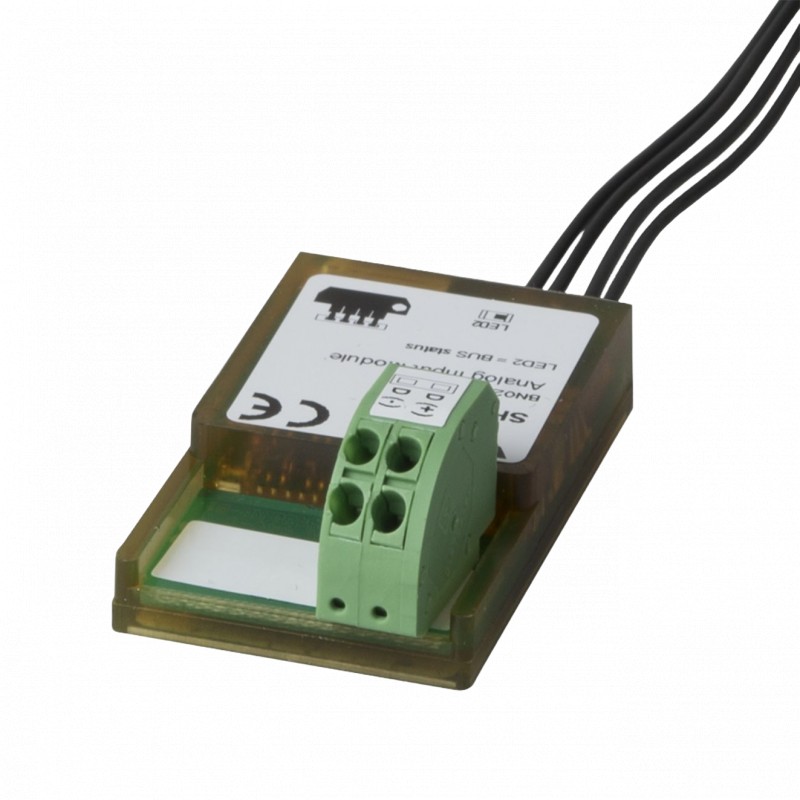

SHPINNI2 é um módulo de entrada com 2 x Ni1000/Pt1000 entradas. O tamanho compacto do módulo torna pos - sibletofititintoawall - caixa ou pequena caixa de junção, permitindo, assim, uma descentralização installationconcept onde o Dupline®bus é multiponto fromsensor para o sensor.Thissimplifies a fiação do controlador em relação ao tradicional estrelas
as ligações dos fios, reduz o número de DDC e sub-painéis e providesa maior flexibilidade para a última hora
alterações e melhorias. A seleção de inputtype (Ni1000 ou Pt1000) e a entrada rangetobeusedisdone com o SBWEB/SHWEB ferramentas de configuração. Nota: Theaccuracydependson o intervalo de entrada selecionado.
Smart Dupline®
Descentralizado de módulo de Entrada de Ni1000/Pt1000 de Entrada Número de entradas
Seleção Do Tipo De
Entrada de Tipo de número Fornecidos pelo Dupline®
2Ni1000/Pt1000 SHPINNI2
Especificações Da Fonte
Poder SupplySupplied por Dupline®
O poder do atraso≤ 2 s
Ativado (todas as entradas) ≤ 1 s
Dupline® Especificações
Voltage8.2 V Máximo Dupline® voltage10 V Mínimo Dupline® 5,5 V tensão Máxima Dupline® current3.5 mA
Especificações forAnalog entradas
Ni1000
Selecionado o alcance do sinal-de 30 a 130°C Imprecisão (-30 a -21°C) < 1,0°C Imprecisão (-20 a 50°C) < 0,5°C Imprecisão (51 130°C)< 1,0°C comprimento do Cabo < 5 m
Ni1000
Selecionado o alcance do sinal-de 30 a 250°C Imprecisão (-30 a -21°C) < 2,0°C Imprecisão (-20 a 50°C) < 0.9°C Imprecisão (51 130°C)< 2,0°C Imprecisão (131 250°C)< 5.0°C comprimento do Cabo < 5 m
Pt1000
Sinal seleccionado faixa de -30 a 130°C Imprecisão (-30 a -21°C) < 1,0°C Imprecisão (-20 a 50°C) < 0,5°C Imprecisão (51 130°C)< 1,0°C
Comprimento do cabo < 5 m
Pt1000
Selecionado o alcance do sinal-de 30 a 250°C Imprecisão (-30 a -21°C) < 2,0°C Imprecisão (-20 a 50°C) < 0.9°C Imprecisão (51 130°C)< 2,0°C Imprecisão (131 250°C)< 5.0°C comprimento do Cabo < 5 m
As especificações estão sujeitas a alterações sem aviso prévio (02.01.2014)1
